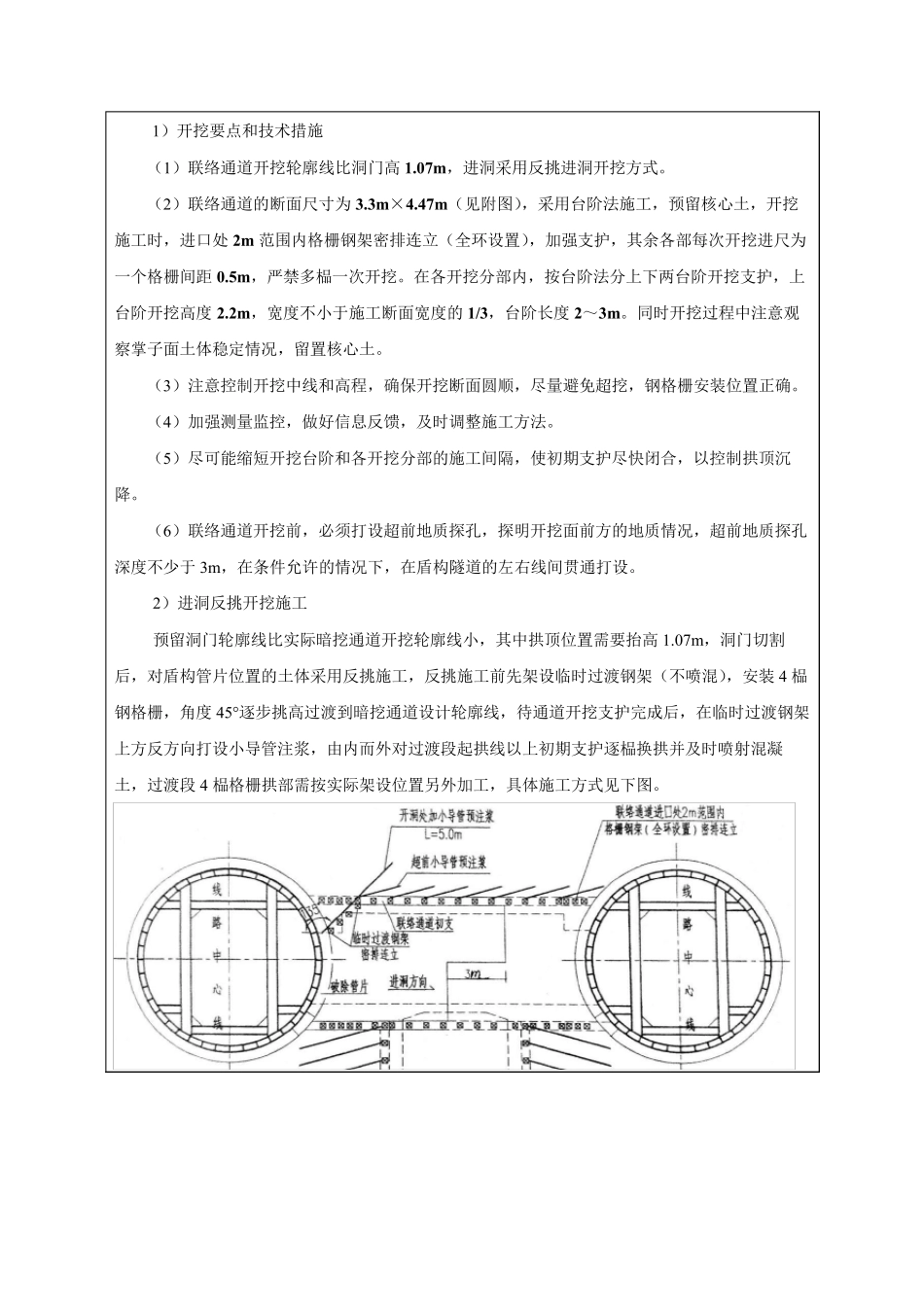

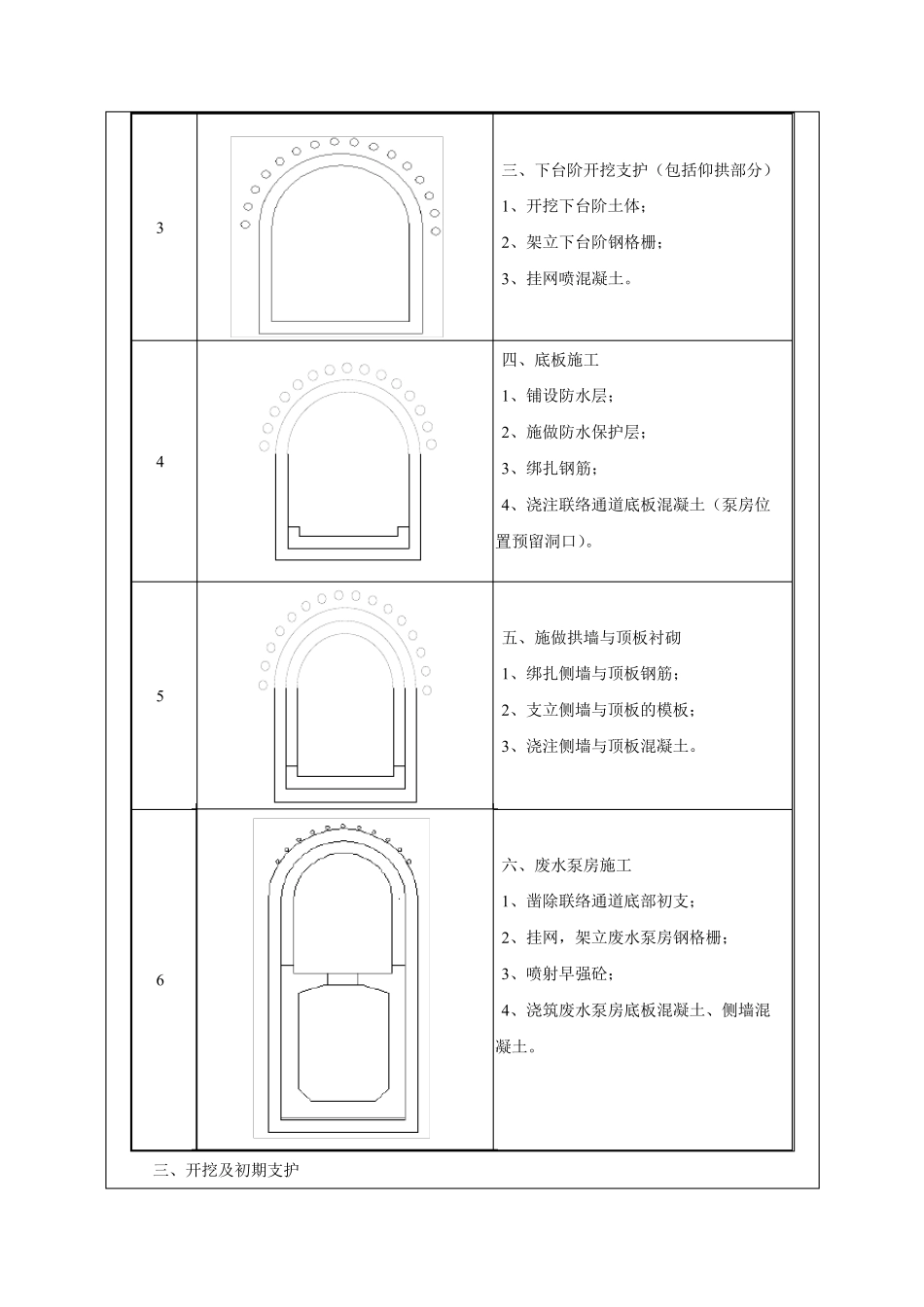

施工技术交底记录 交底提要 联络通道开挖及支护施工技术交底 交底内容： 一、工程概况 1 区间联络通道计划从左线向右线开挖，2 区间联络通道计划从右线向左线开挖，车站为其材料加工、存放地点，盾构始发井口为施工期间材料运输、渣土外运的工作井。施工先进行1 区间联络通道施工，后进行2 区间联络通道施工。 二、联络通道施工工序 根据工程结构特点，管片切割开孔以后，联络通道开挖分上下台阶法开挖方式进行。标准施工工序如下表所示。 联络通道施工工序表 序号 图 示 施 工 步 骤 说 明 1 一、拱部小导管注浆 1、开挖上台阶土体； 2 、预留核心土 2 二、上台阶施作初期支护 1、架立上台阶钢格栅； 2 、挂网喷射混凝土； 3 、开挖核心土。 3 三、下台阶开挖支护（包括仰拱部分） 1、开挖下台阶土体； 2 、架立下台阶钢格栅； 3 、挂网喷混凝土。 4 四、底板施工 1、铺设防水层； 2 、施做防水保护层； 3 、绑扎钢筋； 4 、浇注联络通道底板混凝土（泵房位置预留洞口）。 5 五、施做拱墙与顶板衬砌 1、绑扎侧墙与顶板钢筋； 2 、支立侧墙与顶板的模板； 3 、浇注侧墙与顶板混凝土。 6 六、废水泵房施工 1、凿除联络通道底部初支； 2 、挂网，架立废水泵房钢格栅； 3 、喷射早强砼； 4 、浇筑废水泵房底板混凝土、侧墙混凝土。 三、开挖及初期支护 1）开挖要点和技术措施 （1）联络通道开挖轮廓线比洞门高1.07m，进洞采用反挑进洞开挖方式。 （2）联络通道的断面尺寸为3.3m×4.47m（见附图），采用台阶法施工，预留核心土，开挖施工时，进口处2m 范围内格栅钢架密排连立（全环设置），加强支护，其余各部每次开挖进尺为一个格栅间距0.5m，严禁多榀一次开挖。在各开挖分部内，按台阶法分上下两台阶开挖支护，上台阶开挖高度2.2m，宽度不小于施工断面宽度的1/3，台阶长度2～3m。同时开挖过程中注意观察掌子面土体稳定情况，留置核心土。 （3）注意控制开挖中线和高程，确保开挖断面圆顺，尽量避免超挖，钢格栅安装位置正确。 （4）加强测量监控，做好信息反馈，及时调整施工方法。 （5）尽可能缩短开挖台阶和各开挖分部的施工间隔，使初期支护尽快闭合，以控制拱顶沉降。 （6）联络通道开挖前，必须打设超前地质探孔，探明开挖面前方的地质情况，超前地质探孔深度不少于3m，在条件允许的情况下，在盾构隧道的左右线间贯通打设。 2）进洞反挑开挖施工 预留洞门轮廓线比...
