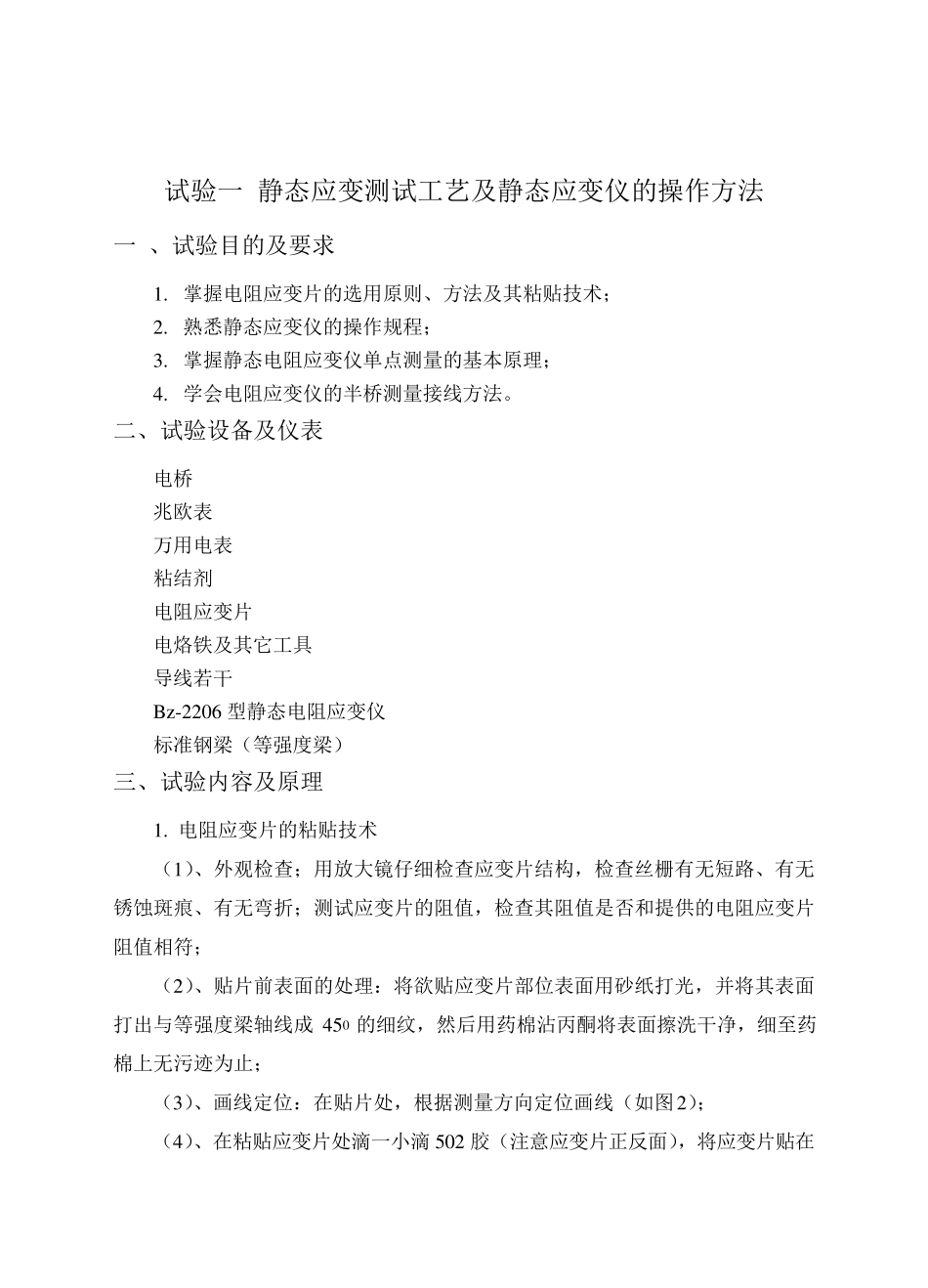

试验一静态应变测试工艺及静态应变仪的操作方法_第1页
1/21

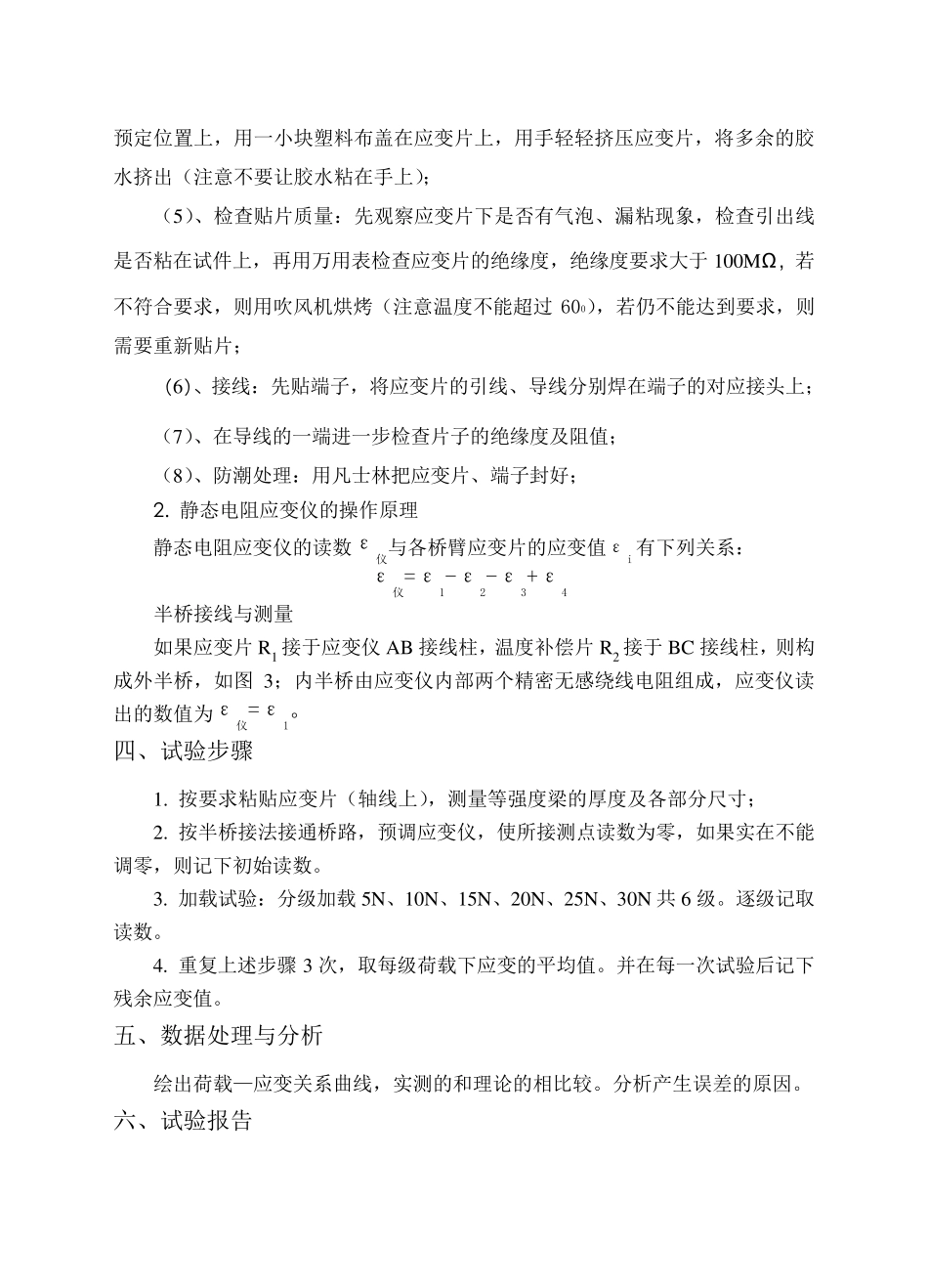

试验一静态应变测试工艺及静态应变仪的操作方法_第2页
2/21
试验一静态应变测试工艺及静态应变仪的操作方法_第3页
3/21
试验一 静态应变测试工艺及静态应变仪的操作方法 一 、试验目的及要求 1. 掌握电阻应变片的选用原则、方法及其粘贴技术; 2. 熟悉静态应变仪的操作规程; 3. 掌握静态电阻应变仪单点测量的基本原理; 4. 学会电阻应变仪的半桥测量接线方法。 二、试验设备及仪表 电桥 兆欧表 万用电表 粘结剂 电阻应变片 电烙铁及其它工具 导线若干 Bz-2206 型静态电阻应变仪 标准钢梁(等强度梁) 三、试验内容及原理 1. 电阻应变片的粘贴技术 (1)、外观检查;用放大镜仔细检查应变片结构,检查丝栅有无短路、有无锈蚀斑痕、有无弯折;测试应变片的阻值,检查其阻值是否和提供的电阻应变片阻值相符; (2)、贴片前表面的处理:将欲贴应变片部位表面用砂纸打光,并将其表面打出与等强度梁轴线成450 的细纹,然后用药棉沾丙酮将表面擦洗干净,细至药棉上无污迹为止; (3)、画线定位:在贴片处,根据测量方向定位画线(如图2); (4)、在粘贴应变片处滴一小滴502 胶(注意应变片正反面),将应变片贴在预定位置上,用一小块塑料布盖在应变片上,用手轻轻挤压应变片,将多余的胶水挤出(注意不要让胶水粘在手上); (5)、检查贴片质量:先观察应变片下是否有气泡、漏粘现象,检查引出线是否粘在试件上,再用万用表检查应变片的绝缘度,绝缘度要求大于100MΩ,若不符合要求,则用吹风机烘烤(注意温度不能超过600),若仍不能达到要求,则需要重新贴片; (6)、接线:先贴端子,将应变片的引线、导线分别焊在端子的对应接头上; (7)、在导线的一端进一步检查片子的绝缘度及阻值; (8)、防潮处理:用凡士林把应变片、端子封好; 2. 静态电阻应变仪的操作原理 静态电阻应变仪的读数ε仪与各桥臂应变片的应变值εi有下列关系: ε仪=ε1-ε2-ε3+ε4 半桥接线与测量 如果应变片R1 接于应变仪AB 接线柱,温度补偿片R2 接于BC 接线柱,则构成外半桥,如图3;内半桥由应变仪内部两个精密无感绕线电阻组成,应变仪读出的数值为ε仪=ε1。 四、试验步骤 1. 按要求粘贴应变片(轴线上),测量等强度梁的厚度及各部分尺寸; 2. 按半桥接法接通桥路,预调应变仪,使所接测点读数为零,如果实在不能调零,则记下初始读数。 3. 加载试验:分级加载5N、10N、15N、20N、25N、30N 共6 级。逐级记取读数。 4. 重复上述步骤3 次,取每级荷载下应变的平均值。并在每一次试验后记下残余应变值。 五、数据处理与分...
