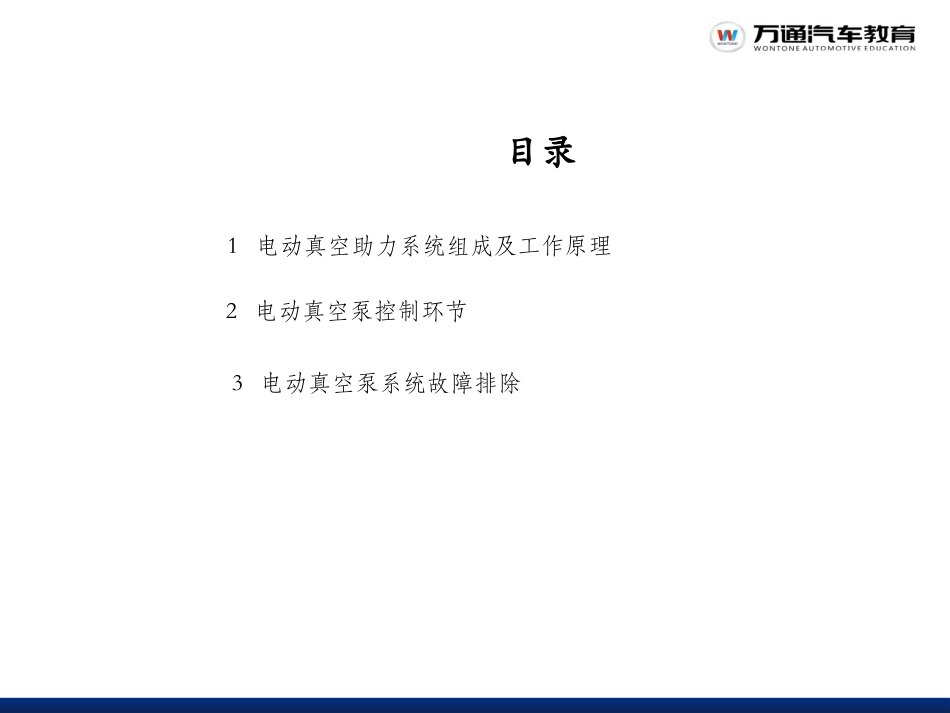

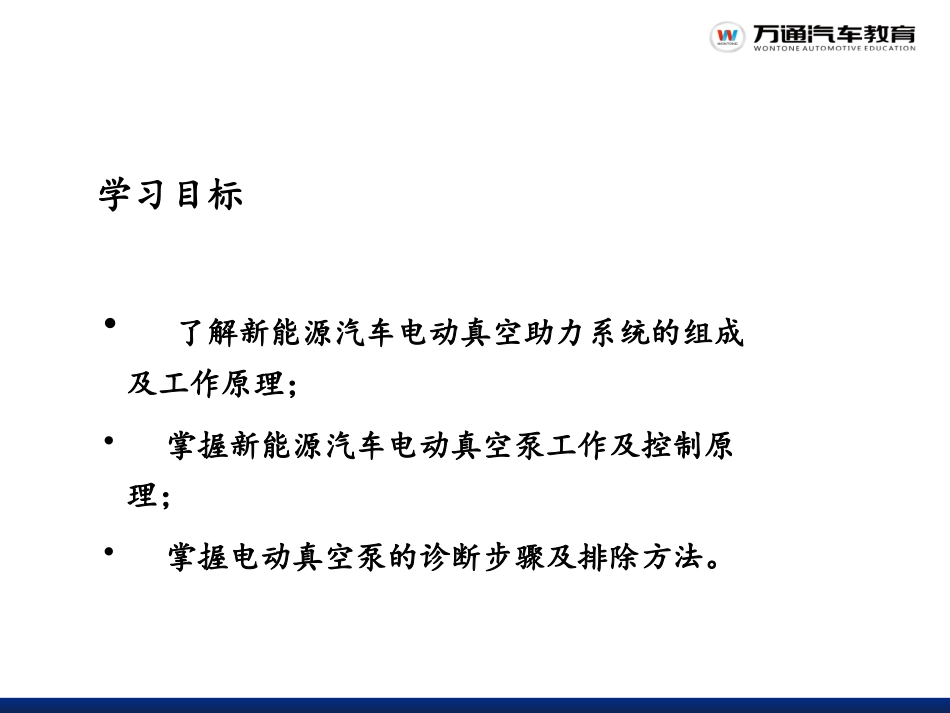

——冷却系统新能源汽车故障诊断技术——制动系统故障诊断主讲人：课时目录1电动真空助力系统组成及工作原理2电动真空泵控制环节3电动真空泵系统故障排除学习目标•了解新能源汽车电动真空助力系统的组成及工作原理；•掌握新能源汽车电动真空泵工作及控制原理；•掌握电动真空泵的诊断步骤及排除方法。1电动真空助力系统组成及工作原理学习目标1.掌握电动汽车电动真空助力系统组成;2.掌握电动汽车电动真空助力系统工作原理。知识储备制动系统是汽车安全系统。制动系统主要由供能装置、控制装置、传动装置和制动器组成，电动汽车的制动系统工作原理与传统汽油或柴油发动机大致类似，但真空助力的动力来源有所不同，本章着重介绍其不同之处。一、电动汽车电动真空助力系统组成纯电动汽车电动真空助力系统一般由电动真空泵、电动真空控制器、真空压力传感器、真空助力器、真空罐和制动系统故障灯等组成。二、电动汽车电动真空助力系统工作原理纯电动汽车因为采用电驱动，目前普遍采用的是电动真空泵控制。真空助力器通过真空软管与真空罐连通，真空泵控制器通过压力开关监测真空罐内的压力，当真空罐内负压不足时，真空泵控制器控制真空泵工作，对真空罐抽气，直至真空罐内负压达到限值。送电动真空助力的控制逻辑按照建立负压与工作过程、故障诊断3个部分列述。1、建立负压真空罐内负压不足时，真空罐上的压力开关断开，并向真空泵控制器输出信号，真空泵控制器控制真空泵电源接通，真空泵开始抽气，增大真空罐内的负压；当负压达到限值时，真空泵控制器延时10s后断开真空泵电源。二、电动汽车电动真空助力系统工作原理2、工作过程当驾驶员发动汽车行驶，如果真空罐内真空度不足时，压力开关断开，负压较高时关闭。当踩制动后空气进入真空罐，踩过3次后罐内真空度不足，压力开关会断开，然后ECU给真空泵供电，真空泵开始工作，抽出空气，罐内负压逐渐增大，大到一定的A值后压力开关关闭，此时ECU会继续给真空泵供电12s然后停止供电。当真空罐内的真空度因制动消耗，真空度小于设定值时，电动真空泵再次开始工作，如此循环。当由于意外工况，如真空罐漏气、真空泵损坏等，造成真空罐负压无法满足系统需求时，真空罐上的真空报警开关将输出报警信号给组合仪表，仪表上的制动系统故障警示灯点亮。二、电动汽车电动真空助力系统工作原理2电动真空泵控制环节学习目标1.了解电动真空泵工作原理；2.掌握电动真空泵控制原理。一、电动真空泵工作原理电动真空助力系统的工作过程为：当驾驶员发动汽车时，12V电源接通，电子控制系统模块开始自检，如果真空罐内的真空度小于设定值，真空压力传感器输出相应电压值至控制器，此时控制器控制电动真空泵开始工作,当真空度达到设定值后，真空压力传感器输出相应电压值至控制器，此时控制器控制真空泵停止工作,当真空罐内的真空度因制动消耗，真空度小于设定值时，电动真空泵再次开始工作,如此循环。二、电动真空泵控制原理真空泵控制系统主要由真空泵供电、真空泵系统两部分组成，期中真空泵系统又由真空泵及真空压力传感器组成。电动真空泵主要由集成控制器VCU控制。VCU通过采集压力传感器的信号的电压值，并与参考电压进行比较，判断真空泵中压力的大小。若真空泵中压力小于设定值，则通过真空泵控制线启动真空泵，增大真空泵内压力。到设定值后，压力传感器传递信号给VCU，VCU切断控制电路，维持泵内压力。3电动真空泵系统故障排除学习目标1.了解电动真空泵的常见故障及一般检修方法；2.掌握电动真空助力系统的故障诊断程序。一、电动真空泵的常见故障及一般检修方法1、真空泵电机不转连接电源后真空泵电机不转，应检查熔丝是否熔断。若熔断，检查线路是否短路、控制器是否损坏、电机是否烧毁短路。若没熔断，则检查蓄电池是否亏电、线路是否断路、控制器是否损坏。2、真空泵电机不停转真空度抽至上限设定值时真空泵电机不停转的故障，应检查开关触点是否短路常开，若开关正常，则电子延时模块损坏，应更换。3、压力开关不能正常开启和断开压力开关不能正常开启和断开的故障，首先检查压力开关触点是否污损、锈蚀，或者接触不良。如有上述现象，...
