1-电气施工方案VIP免费

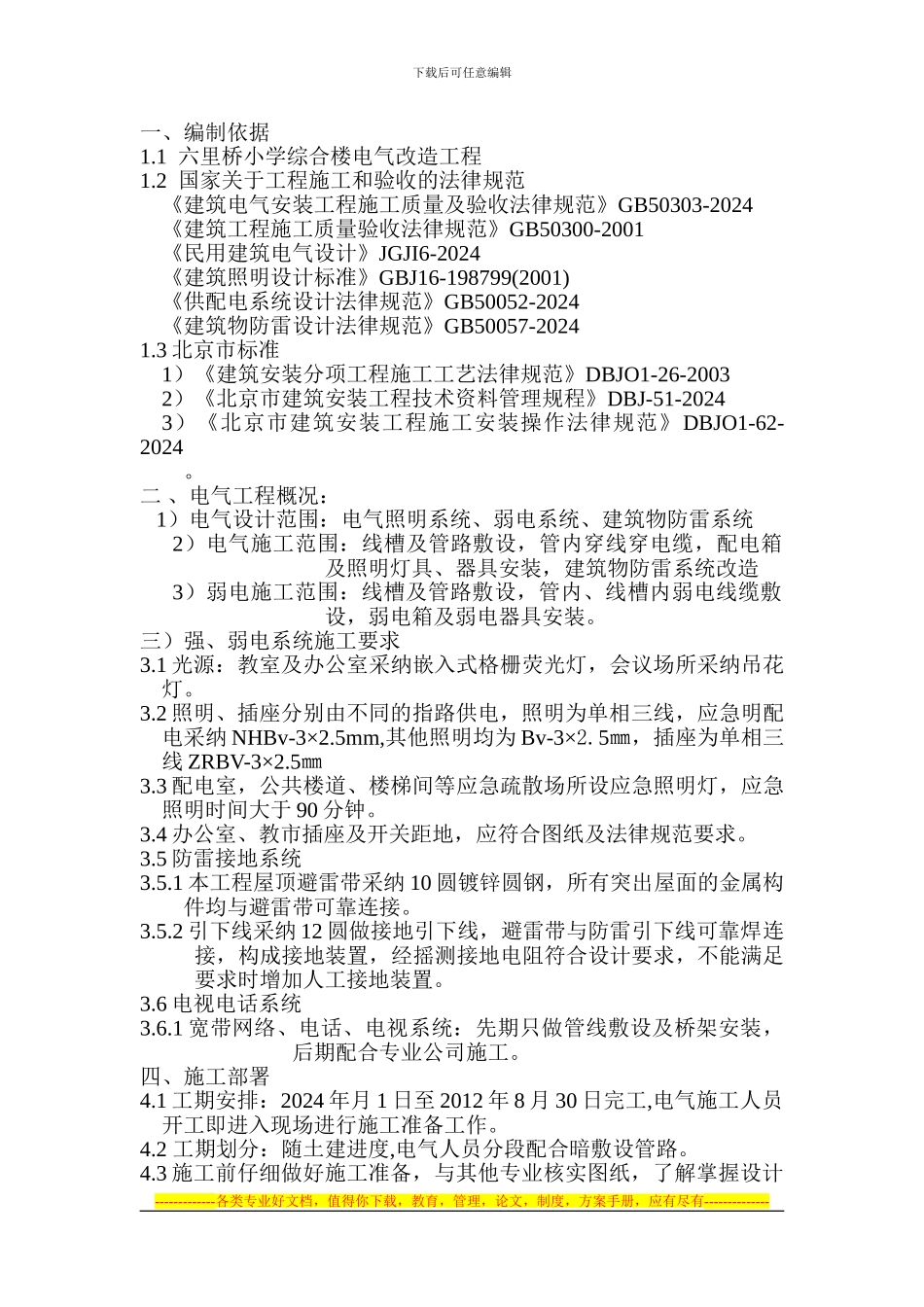

下载后可任意编辑一、编制依据1.1 六里桥小学综合楼电气改造工程1.2 国家关于工程施工和验收的法律规范《建筑电气安装工程施工质量及验收法律规范》GB50303-2024《建筑工程施工质量验收法律规范》GB50300-2001《民用建筑电气设计》JGJI6-2024《建筑照明设计标准》GBJ16-198799(2001)《供配电系统设计法律规范》GB50052-2024《建筑物防雷设计法律规范》GB50057-20241.3 北京市标准1）《建筑安装分项工程施工工艺法律规范》DBJO1-26-20032）《北京市建筑安装工程技术资料管理规程》DBJ-51-20243）《北京市建筑安装工程施工安装操作法律规范》DBJO1-62-2024。二 、电气工程概况： 1）电气设计范围：电气照明系统、弱电系统、建筑物防雷系统2）电气施工范围：线槽及管路敷设，管内穿线穿电缆，配电箱及照明灯具、器具安装，建筑物防雷系统改造3）弱电施工范围：线槽及管路敷设，管内、线槽内弱电线缆敷设，弱电箱及弱电器具安装。三）强、弱电系统施工要求3.1 光源：教室及办公室采纳嵌入式格栅荧光灯，会议场所采纳吊花灯。3.2 照明、插座分别由不同的指路供电，照明为单相三线，应急明配电采纳 NHBv-3×2.5mm,其他照明均为 Bv-3×2.5㎜，插座为单相三线 ZRBV-3×2.5㎜3.3 配电室，公共楼道、楼梯间等应急疏散场所设应急照明灯，应急照明时间大于 90 分钟。3.4 办公室、教市插座及开关距地，应符合图纸及法律规范要求。3.5 防雷接地系统3.5.1 本工程屋顶避雷带采纳 10 圆镀锌圆钢，所有突出屋面的金属构件均与避雷带可靠连接。3.5.2 引下线采纳 12 圆做接地引下线，避雷带与防雷引下线可靠焊连接，构成接地装置，经摇测接地电阻符合设计要求，不能满足要求时增加人工接地装置。3.6 电视电话系统3.6.1 宽带网络、电话、电视系统：先期只做管线敷设及桥架安装，后期配合专业公司施工。四、施工部署4.1 工期安排：2024 年月 1 日至 2012 年 8 月 30 日完工,电气施工人员开工即进入现场进行施工准备工作。4.2 工期划分：随土建进度,电气人员分段配合暗敷设管路。4.3 施工前仔细做好施工准备，与其他专业核实图纸，了解掌握设计-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------下载后可任意编辑意图，熟悉施工图纸中电气设备的位置、标高、敷设方式、安装方式等，做好技术安全交底，及时提出材料计划，劳动力及工具使用计划，提前做好各分项工作的准备工作，紧配合...
