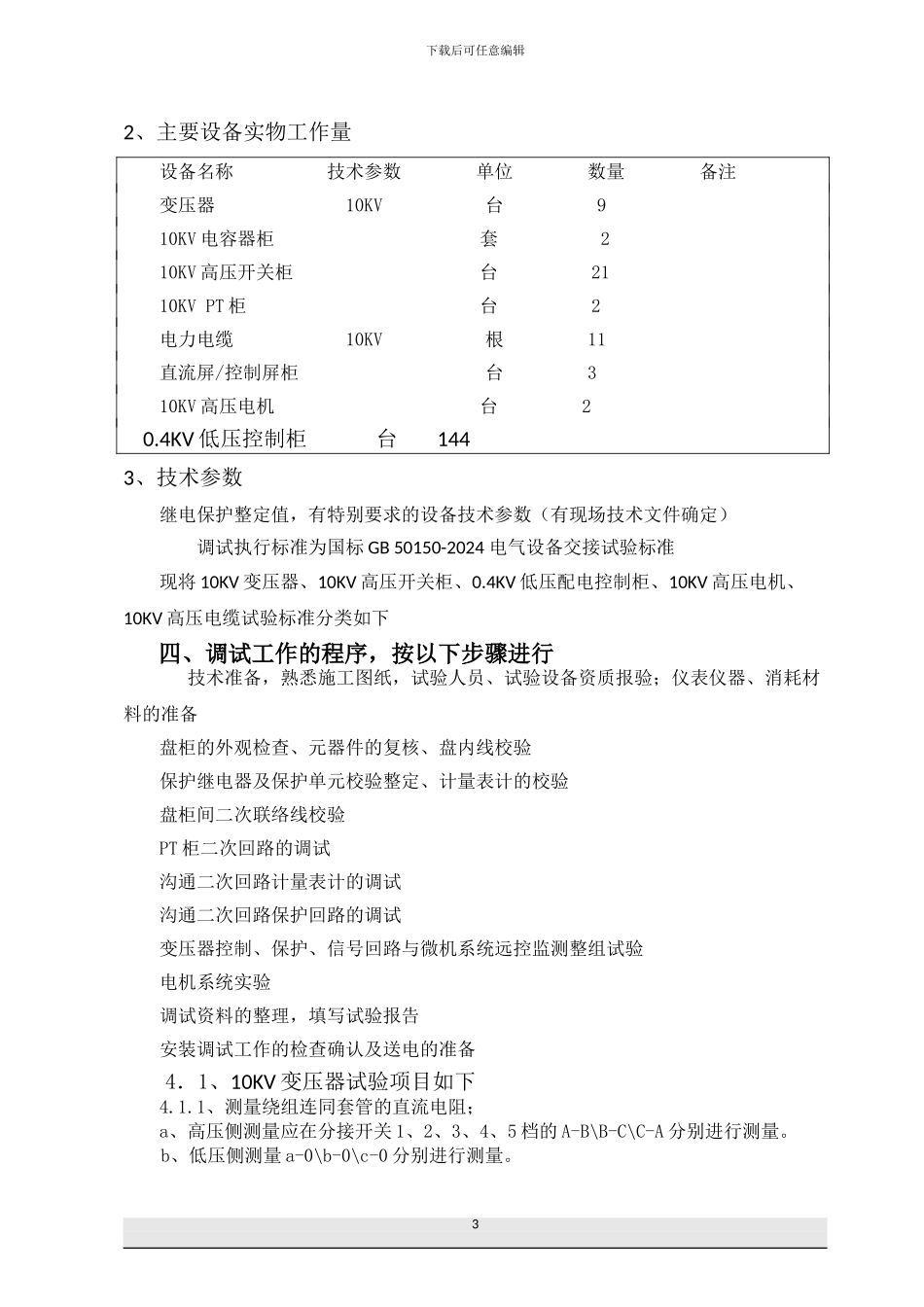

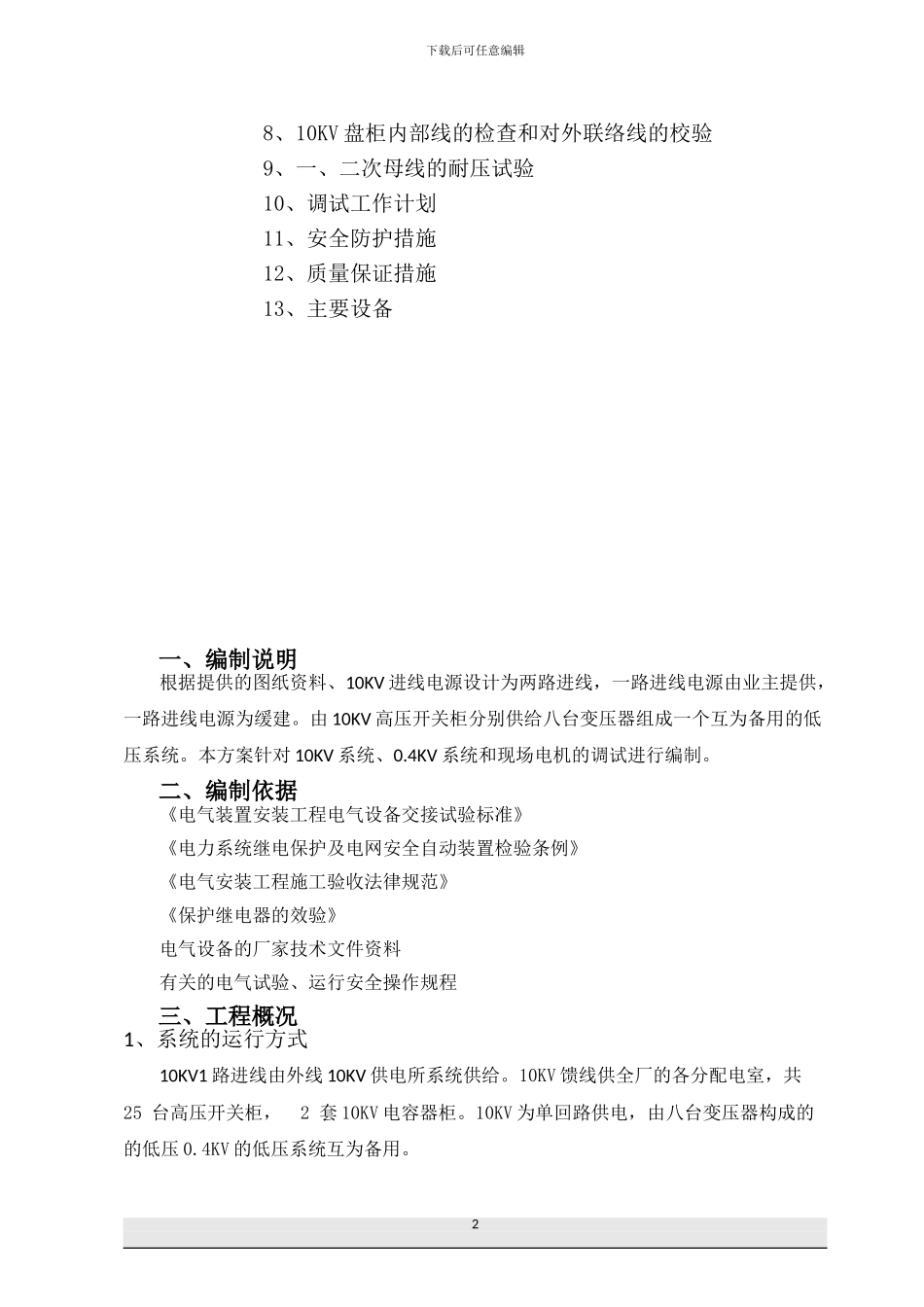

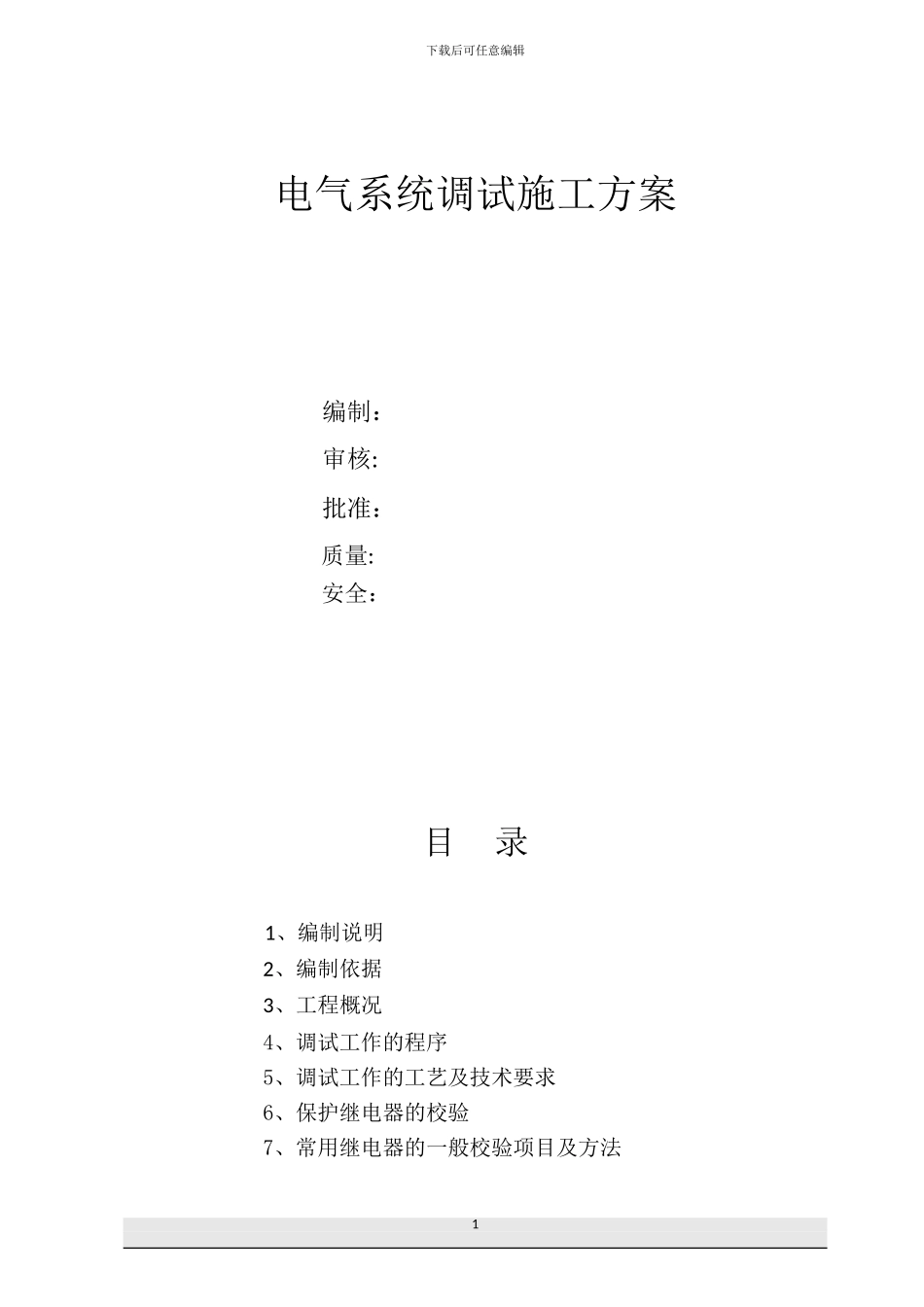

下载后可任意编辑电气系统调试施工方案编制：审核:批准：质量: 安全：目 录1、编制说明2、编制依据3、工程概况4、调试工作的程序5、调试工作的工艺及技术要求6、保护继电器的校验7、常用继电器的一般校验项目及方法 1下载后可任意编辑8、10KV 盘柜内部线的检查和对外联络线的校验9、一、二次母线的耐压试验10、调试工作计划11、安全防护措施12、质量保证措施13、主要设备一、编制说明根据提供的图纸资料、10KV 进线电源设计为两路进线，一路进线电源由业主提供，一路进线电源为缓建。由 10KV 高压开关柜分别供给八台变压器组成一个互为备用的低压系统。本方案针对 10KV 系统、0.4KV 系统和现场电机的调试进行编制。二、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收法律规范》《保护继电器的效验》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程三、工程概况1、系统的运行方式10KV1 路进线由外线 10KV 供电所系统供给。10KV 馈线供全厂的各分配电室，共 25 台高压开关柜， 2 套 10KV 电容器柜。10KV 为单回路供电，由八台变压器构成的的低压 0.4KV 的低压系统互为备用。 2下载后可任意编辑2、主要设备实物工作量设备名称 技术参数 单位 数量 备注变压器 10KV 台 9 10KV 电容器柜 套 210KV 高压开关柜 台 2110KV PT 柜 台 2电力电缆 10KV 根 11直流屏/控制屏柜 台 310KV 高压电机 台 2 0.4KV 低压控制柜 台 1443、技术参数继电保护整定值，有特别要求的设备技术参数（有现场技术文件确定）调试执行标准为国标 GB 50150-2024 电气设备交接试验标准现将 10KV 变压器、10KV 高压开关柜、0.4KV 低压配电控制柜、10KV 高压电机、10KV 高压电缆试验标准分类如下四、调试工作的程序，按以下步骤进行技术准备，熟悉施工图纸，试验人员、试验设备资质报验；仪表仪器、消耗材料的准备盘柜的外观检查、元器件的复核、盘内线校验保护继电器及保护单元校验整定、计量表计的校验盘柜间二次联络线校验PT 柜二次回路的调试沟通二次回路计量表计的调试沟通二次回路保护回路的调试变压器控制、保护、信号回路与微机系统远控监测整组试验电机系统实验调试资料的整理，填写试验报告安装调试工作的检查确认及送电的准备4．1、10KV 变压器试验项目如下4.1.1、测量绕组连同套管的直流电阻；a、高压侧测量应在分...
