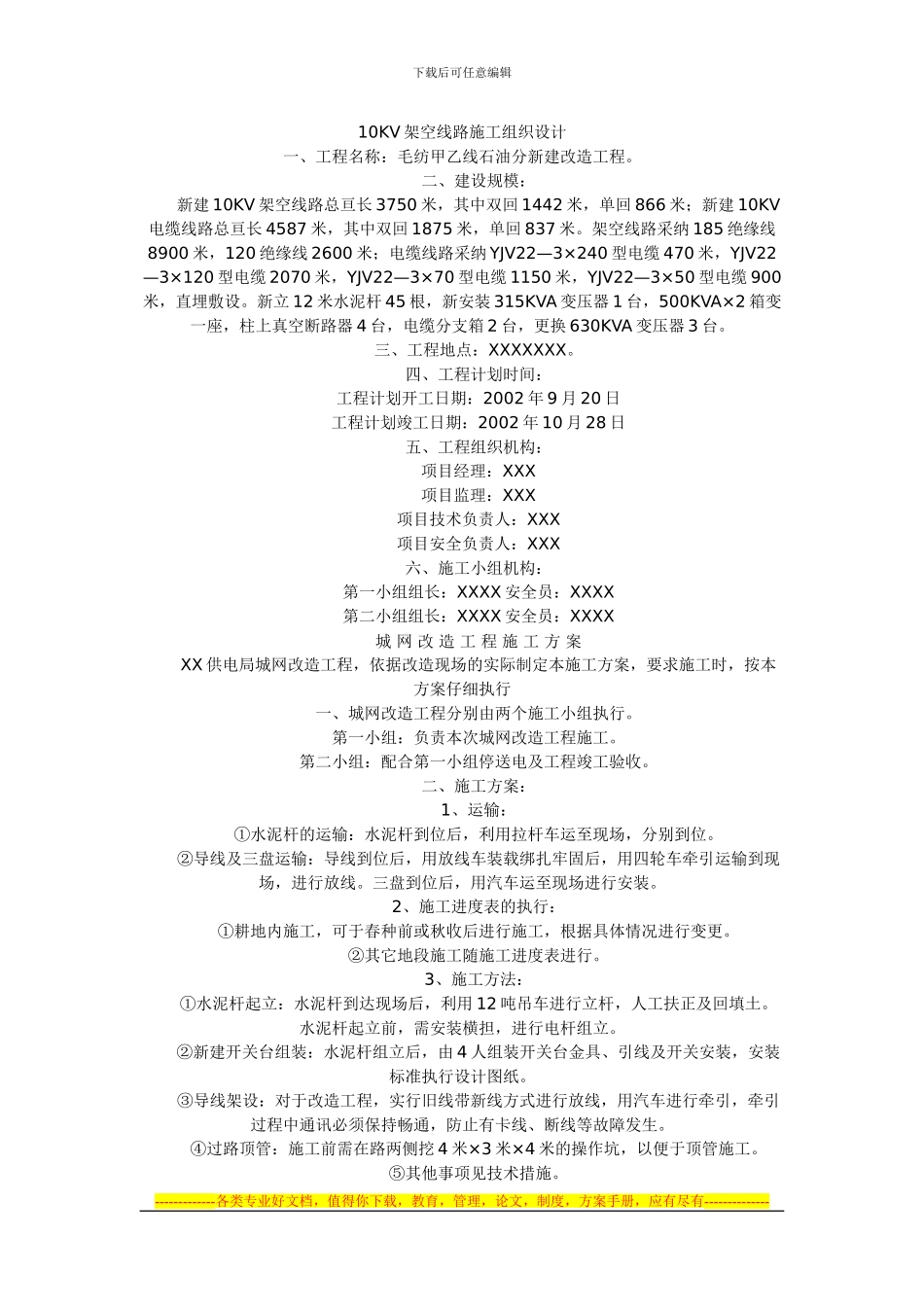

下载后可任意编辑10KV 架空线路施工组织设计一、工程名称：毛纺甲乙线石油分新建改造工程。 二、建设规模： 新建 10KV 架空线路总亘长 3750 米，其中双回 1442 米，单回 866 米；新建 10KV电缆线路总亘长 4587 米，其中双回 1875 米，单回 837 米。架空线路采纳 185 绝缘线8900 米，120 绝缘线 2600 米；电缆线路采纳 YJV22—3×240 型电缆 470 米，YJV22—3×120 型电缆 2070 米，YJV22—3×70 型电缆 1150 米，YJV22—3×50 型电缆 900米，直埋敷设。新立 12 米水泥杆 45 根，新安装 315KVA 变压器 1 台，500KVA×2 箱变一座，柱上真空断路器 4 台，电缆分支箱 2 台，更换 630KVA 变压器 3 台。 三、工程地点：XXXXXXX。 四、工程计划时间： 工程计划开工日期：2002 年 9 月 20 日 工程计划竣工日期：2002 年 10 月 28 日 五、工程组织机构： 项目经理：XXX 项目监理：XXX 项目技术负责人：XXX 项目安全负责人：XXX 六、施工小组机构： 第一小组组长：XXXX 安全员：XXXX 第二小组组长：XXXX 安全员：XXXX 城 网 改 造 工 程 施 工 方 案 XX 供电局城网改造工程，依据改造现场的实际制定本施工方案，要求施工时，按本方案仔细执行 一、城网改造工程分别由两个施工小组执行。 第一小组：负责本次城网改造工程施工。 第二小组：配合第一小组停送电及工程竣工验收。 二、施工方案： 1、运输： ①水泥杆的运输：水泥杆到位后，利用拉杆车运至现场，分别到位。 ②导线及三盘运输：导线到位后，用放线车装载绑扎牢固后，用四轮车牵引运输到现场，进行放线。三盘到位后，用汽车运至现场进行安装。 2、施工进度表的执行： ①耕地内施工，可于春种前或秋收后进行施工，根据具体情况进行变更。 ②其它地段施工随施工进度表进行。 3、施工方法： ①水泥杆起立：水泥杆到达现场后，利用 12 吨吊车进行立杆，人工扶正及回填土。水泥杆起立前，需安装横担，进行电杆组立。 ②新建开关台组装：水泥杆组立后，由 4 人组装开关台金具、引线及开关安装，安装标准执行设计图纸。 ③导线架设：对于改造工程，实行旧线带新线方式进行放线，用汽车进行牵引，牵引过程中通讯必须保持畅通，防止有卡线、断线等故障发生。 ④过路顶管：施工前需在路两侧挖 4 米×3 米×4 米的操作坑，以便于顶管施工。 ⑤其他事项见技术措施。-------------各类专业好文...
