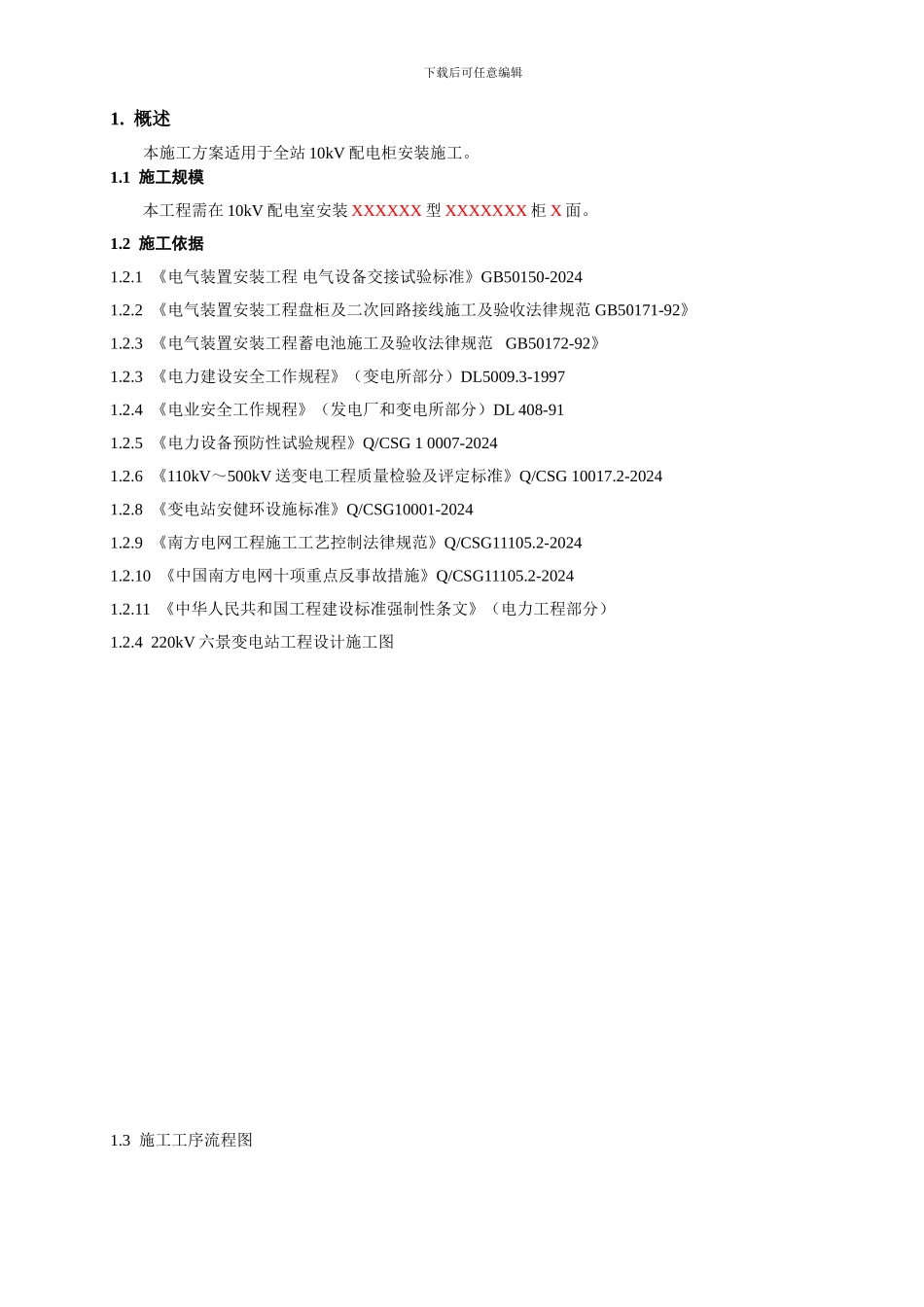

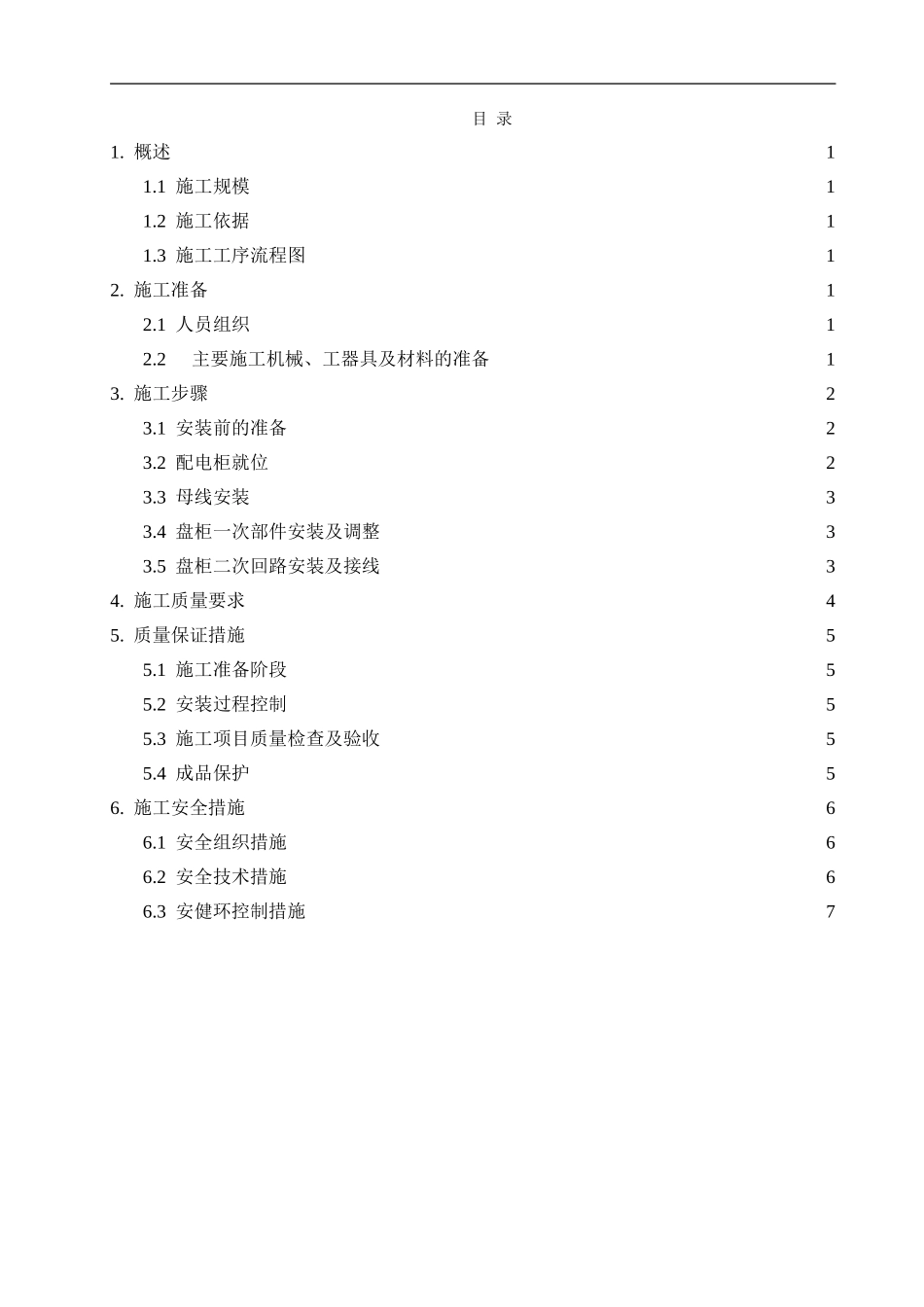

目 录1. 概述11.1 施工规模11.2 施工依据11.3 施工工序流程图12. 施工准备12.1 人员组织12.2主要施工机械、工器具及材料的准备13. 施工步骤23.1 安装前的准备23.2 配电柜就位23.3 母线安装33.4 盘柜一次部件安装及调整33.5 盘柜二次回路安装及接线34. 施工质量要求45. 质量保证措施55.1 施工准备阶段55.2 安装过程控制55.3 施工项目质量检查及验收55.4 成品保护56. 施工安全措施66.1 安全组织措施66.2 安全技术措施66.3 安健环控制措施7下载后可任意编辑1. 概述本施工方案适用于全站 10kV 配电柜安装施工。1.1 施工规模本工程需在 10kV 配电室安装 XXXXXX 型 XXXXXXX 柜 X 面。1.2 施工依据1.2.1 《电气装置安装工程 电气设备交接试验标准》GB50150-20241.2.2 《电气装置安装工程盘柜及二次回路接线施工及验收法律规范 GB50171-92》1.2.3 《电气装置安装工程蓄电池施工及验收法律规范 GB50172-92》1.2.3 《电力建设安全工作规程》（变电所部分）DL5009.3-19971.2.4 《电业安全工作规程》（发电厂和变电所部分）DL 408-911.2.5 《电力设备预防性试验规程》Q/CSG 1 0007-20241.2.6 《110kV～500kV 送变电工程质量检验及评定标准》Q/CSG 10017.2-20241.2.8 《变电站安健环设施标准》Q/CSG10001-20241.2.9 《南方电网工程施工工艺控制法律规范》Q/CSG11105.2-20241.2.10 《中国南方电网十项重点反事故措施》Q/CSG11105.2-20241.2.11 《中华人民共和国工程建设标准强制性条文》（电力工程部分）1.2.4 220kV 六景变电站工程设计施工图1.3 施工工序流程图下载后可任意编辑2. 施工准备2.1 人员组织施工阶段施工负责人安全负责人施工人数开箱检查盘柜就位一次设备安装调整母线安装二次回路接线2.2主要施工机械、工器具及材料的准备序号设备名称规格数量序号设备名称规格数量1撬棍4 跟13编号套打印机2 台2铁锤4 把14校线灯10 个3水平尺2 把15一字螺丝刀各种规格10 把4钢板尺2 把16十字螺丝刀各种规格10 把5卷尺5 米4 把17尖嘴钳小号10 把6水平仪1 台18平口钳中号10 把7沟通电焊机1 台19斜口钳10 把8电缆牌打印机1 台20剥线钳10 把9扳手4 把21压线钳2 把10美工刀15 把22万用表2 个11电烙铁8 把12热风枪5 把2.3.1 设备到达现场后的检查：2.3.1.1 核对设备送货单、设备外包装上标注的型号规格，是否与设计图及订货合同相符，另配附件种类数量应与生产厂家随货清单相符；2...
