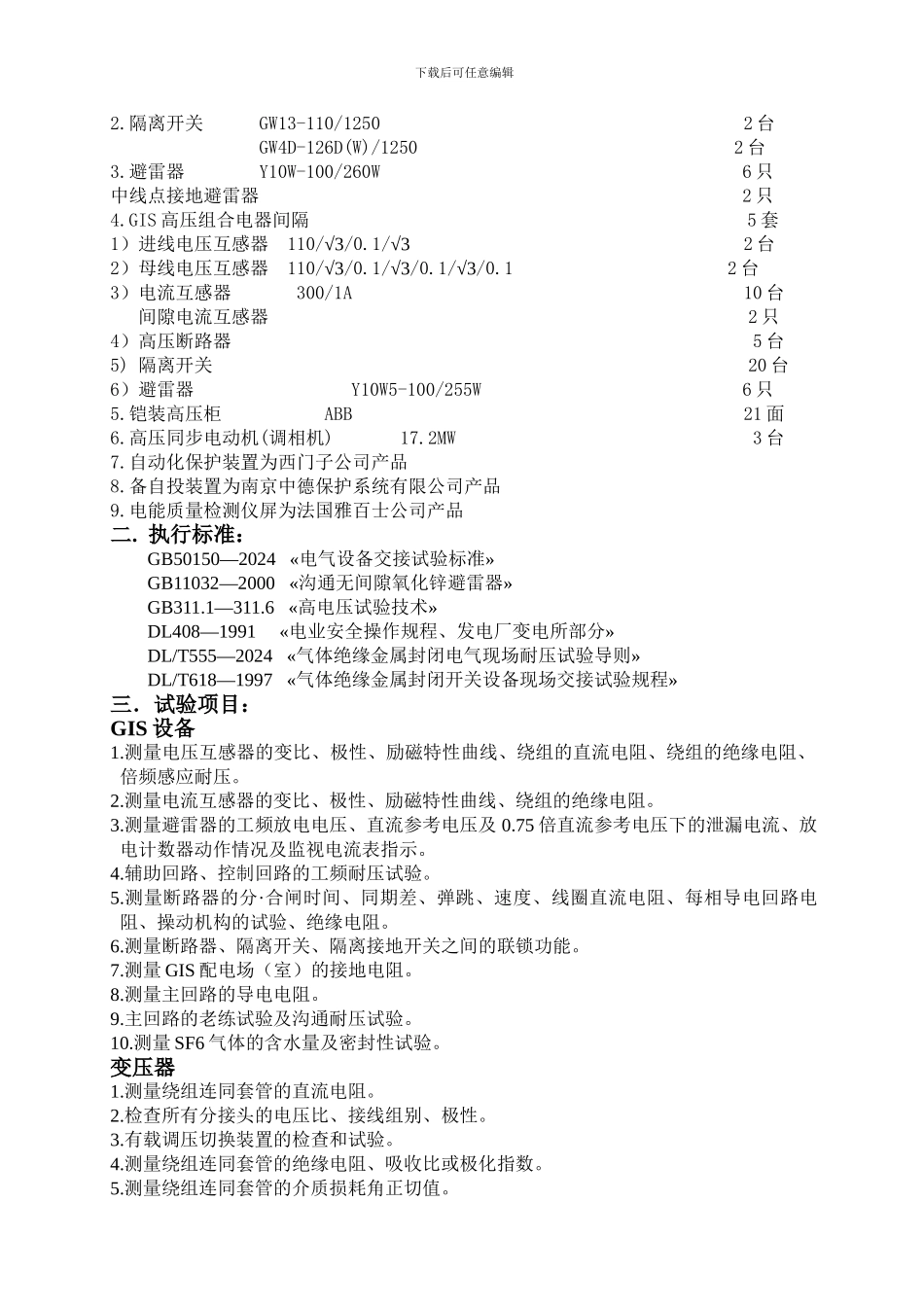

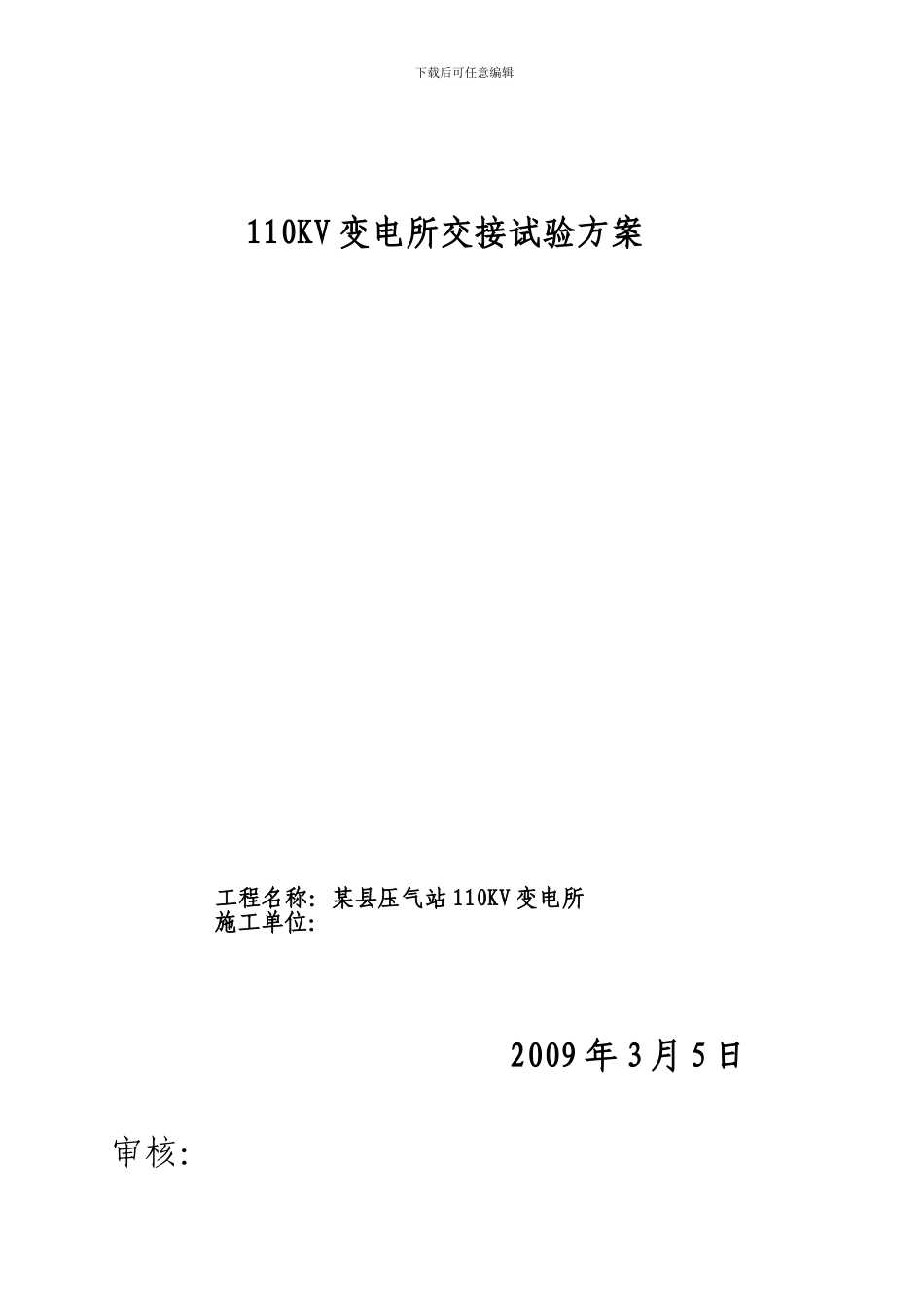

下载后可任意编辑110KV 变电所交接试验方案工程名称：某县压气站 110KV 变电所施工单位：2009 年 3 月 5 日审核：下载后可任意编辑批准：编制：一. 现场设备：1.电力变压器 SZ10-50000/110-10 Ynd11 50MW 2 台隔离变压器 13.2MW3 台下载后可任意编辑2.隔离开关 GW13-110/1250 2 台GW4D-126D(W)/1250 2 台3.避雷器 Y10W-100/260W 6 只中线点接地避雷器2 只4.GIS 高压组合电器间隔 5 套1）进线电压互感器 110/√3/0.1/√32 台2）母线电压互感器 110/√3/0.1/√3/0.1/√3/0.1 2 台3）电流互感器 300/1A 10 台间隙电流互感器2 只4）高压断路器 5 台5) 隔离开关20 台6）避雷器Y10W5-100/255W 6 只5.铠装高压柜 ABB 21 面6.高压同步电动机(调相机)17.2MW3 台7.自动化保护装置为西门子公司产品8.备自投装置为南京中德保护系统有限公司产品9.电能质量检测仪屏为法国雅百士公司产品二. 执行标准：GB50150―2024 «电气设备交接试验标准»GB11032―2000 «沟通无间隙氧化锌避雷器»GB311.1―311.6 «高电压试验技术»DL408—1991 «电业安全操作规程、发电厂变电所部分»DL/T555—2024 «气体绝缘金属封闭电气现场耐压试验导则»DL/T618—1997 «气体绝缘金属封闭开关设备现场交接试验规程»三．试验项目：GIS 设备1.测量电压互感器的变比、极性、励磁特性曲线、绕组的直流电阻、绕组的绝缘电阻、倍频感应耐压。2.测量电流互感器的变比、极性、励磁特性曲线、绕组的绝缘电阻。3.测量避雷器的工频放电电压、直流参考电压及 0.75 倍直流参考电压下的泄漏电流、放电计数器动作情况及监视电流表指示。4.辅助回路、控制回路的工频耐压试验。5.测量断路器的分·合闸时间、同期差、弹跳、速度、线圈直流电阻、每相导电回路电阻、操动机构的试验、绝缘电阻。6.测量断路器、隔离开关、隔离接地开关之间的联锁功能。7.测量 GIS 配电场（室）的接地电阻。8.测量主回路的导电电阻。9.主回路的老练试验及沟通耐压试验。10.测量 SF6 气体的含水量及密封性试验。变压器1.测量绕组连同套管的直流电阻。2.检查所有分接头的电压比、接线组别、极性。3.有载调压切换装置的检查和试验。4.测量绕组连同套管的绝缘电阻、吸收比或极化指数。5.测量绕组连同套管的介质损耗角正切值。下载后可任意编辑6.测量绕组连同套管的泄漏电流。7.变压器的绕组变形试验。8.绕组连同套管的沟通耐压试验。9.绕组连同套管的长时感应电...
