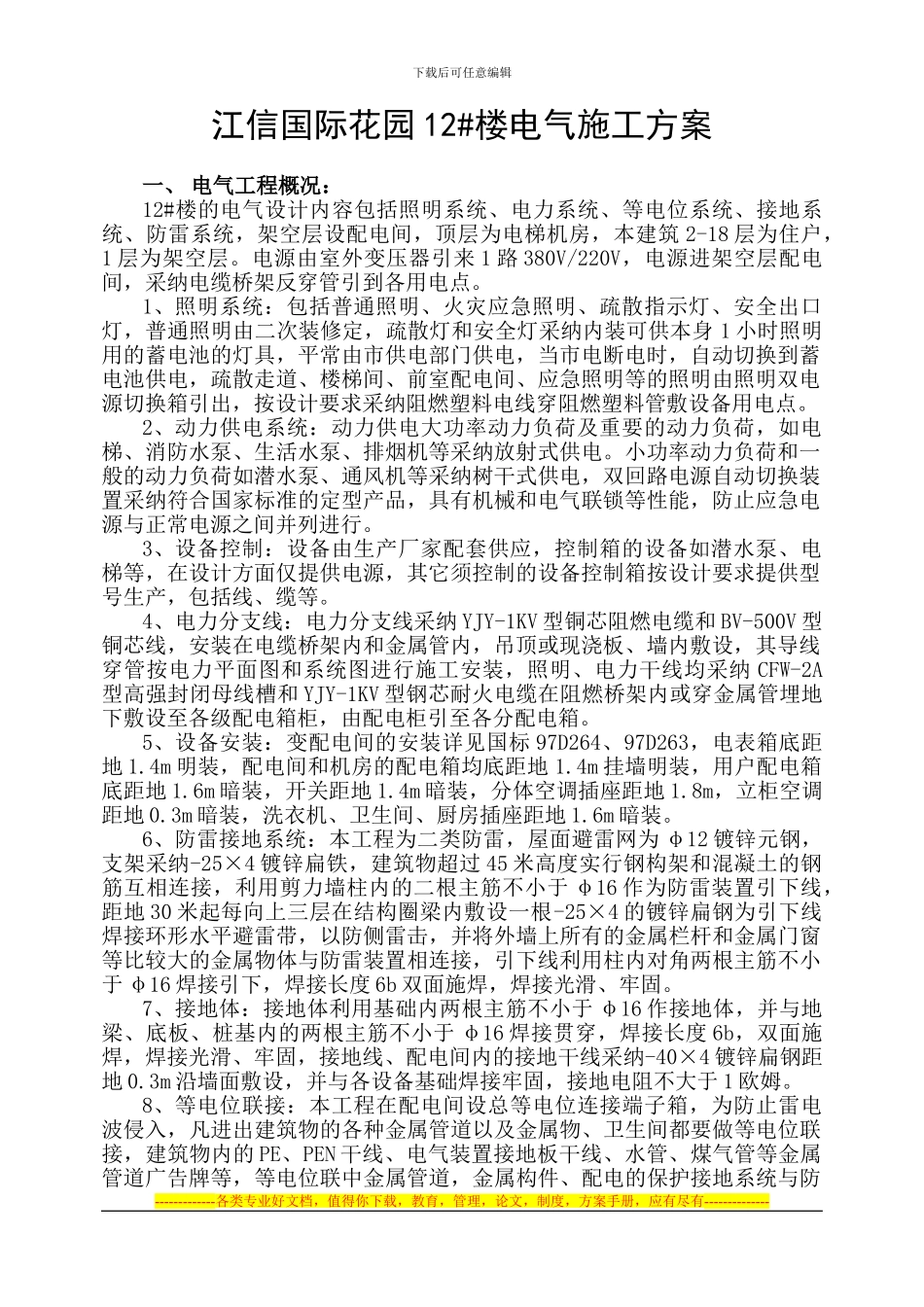

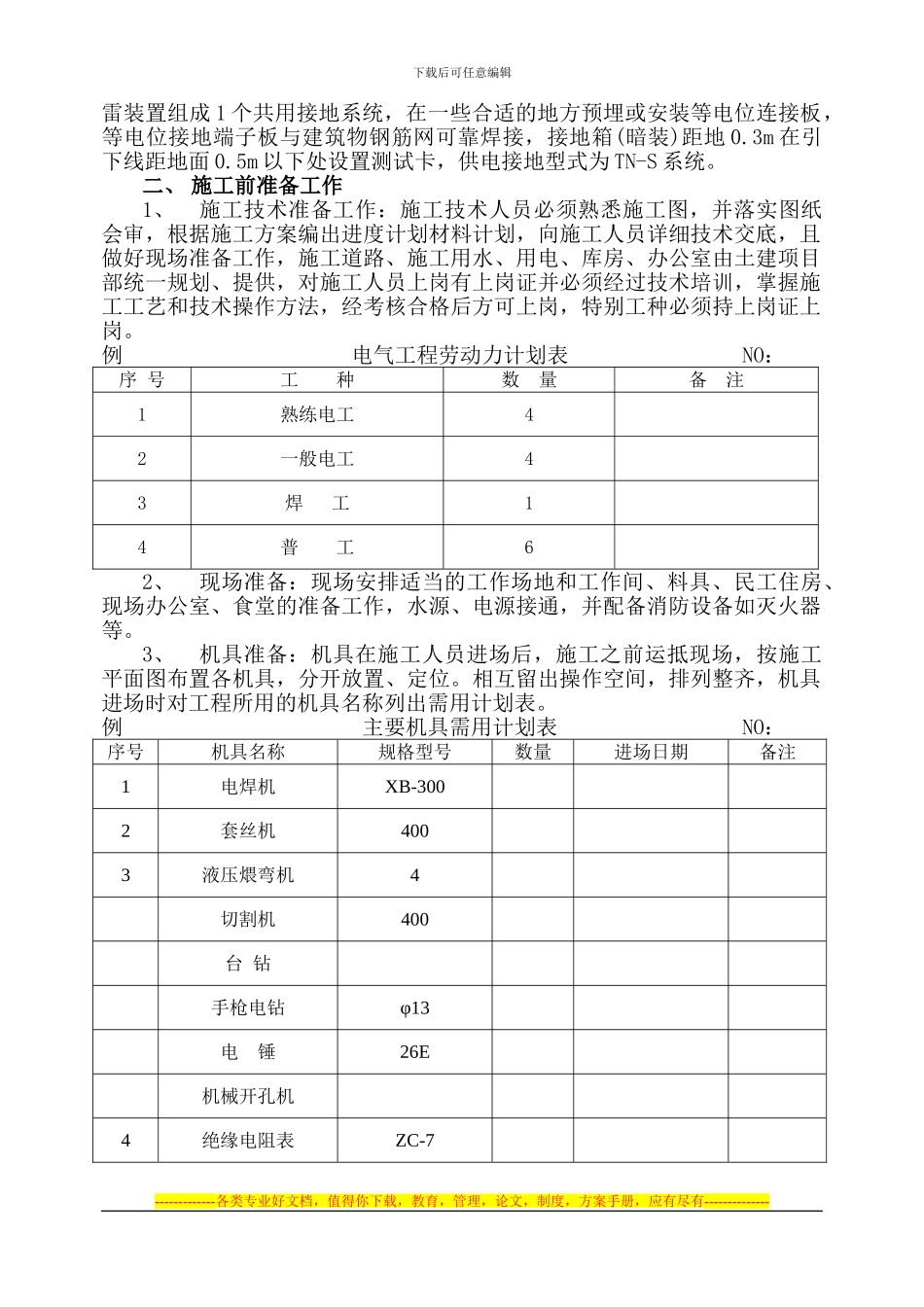

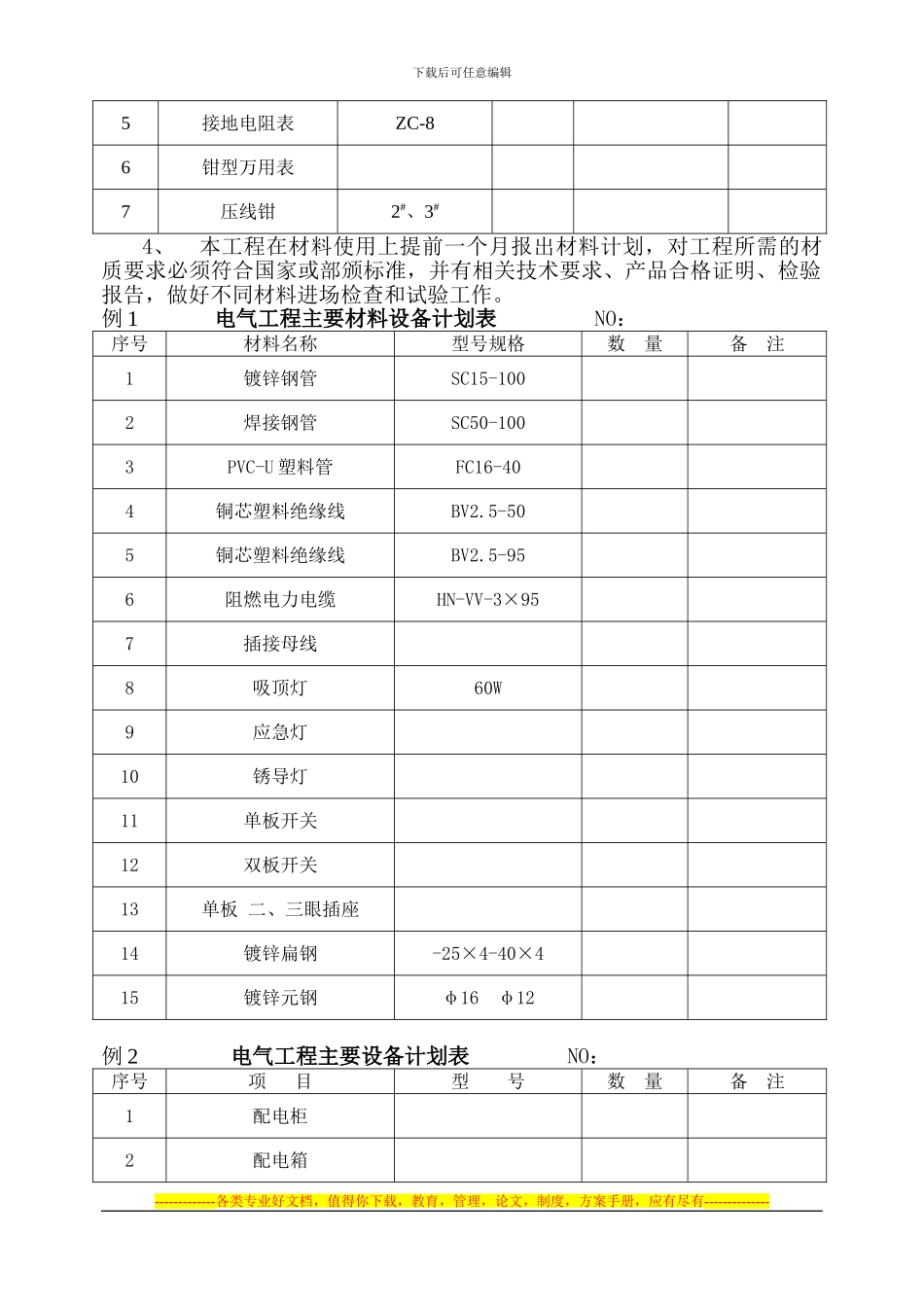

下载后可任意编辑江信国际花园 12#楼电气施工方案一、 电气工程概况：12#楼的电气设计内容包括照明系统、电力系统、等电位系统、接地系统、防雷系统，架空层设配电间，顶层为电梯机房，本建筑 2-18 层为住户，1 层为架空层。电源由室外变压器引来 1 路 380V/220V，电源进架空层配电间，采纳电缆桥架反穿管引到各用电点。1、照明系统：包括普通照明、火灾应急照明、疏散指示灯、安全出口灯，普通照明由二次装修定，疏散灯和安全灯采纳内装可供本身 1 小时照明用的蓄电池的灯具，平常由市供电部门供电，当市电断电时，自动切换到蓄电池供电，疏散走道、楼梯间、前室配电间、应急照明等的照明由照明双电源切换箱引出，按设计要求采纳阻燃塑料电线穿阻燃塑料管敷设备用电点。2、动力供电系统：动力供电大功率动力负荷及重要的动力负荷，如电梯、消防水泵、生活水泵、排烟机等采纳放射式供电。小功率动力负荷和一般的动力负荷如潜水泵、通风机等采纳树干式供电，双回路电源自动切换装置采纳符合国家标准的定型产品，具有机械和电气联锁等性能，防止应急电源与正常电源之间并列进行。3、设备控制：设备由生产厂家配套供应，控制箱的设备如潜水泵、电梯等，在设计方面仅提供电源，其它须控制的设备控制箱按设计要求提供型号生产，包括线、缆等。4、电力分支线：电力分支线采纳 YJY-1KV 型铜芯阻燃电缆和 BV-500V 型铜芯线，安装在电缆桥架内和金属管内，吊顶或现浇板、墙内敷设，其导线穿管按电力平面图和系统图进行施工安装，照明、电力干线均采纳 CFW-2A型高强封闭母线槽和 YJY-1KV 型钢芯耐火电缆在阻燃桥架内或穿金属管埋地下敷设至各级配电箱柜，由配电柜引至各分配电箱。5、设备安装：变配电间的安装详见国标 97D264、97D263，电表箱底距地 1.4m 明装，配电间和机房的配电箱均底距地 1.4m 挂墙明装，用户配电箱底距地 1.6m 暗装，开关距地 1.4m 暗装，分体空调插座距地 1.8m，立柜空调距地 0.3m 暗装，洗衣机、卫生间、厨房插座距地 1.6m 暗装。6、防雷接地系统：本工程为二类防雷，屋面避雷网为 φ12 镀锌元钢，支架采纳-25×4 镀锌扁铁，建筑物超过 45 米高度实行钢构架和混凝土的钢筋互相连接，利用剪力墙柱内的二根主筋不小于 φ16 作为防雷装置引下线，距地 30 米起每向上三层在结构圈梁内敷设一根-25×4 的镀锌扁钢为引下线焊接环形水平避雷带，以防侧雷击，并将外墙上所有的金属栏杆和金属门窗等比...
