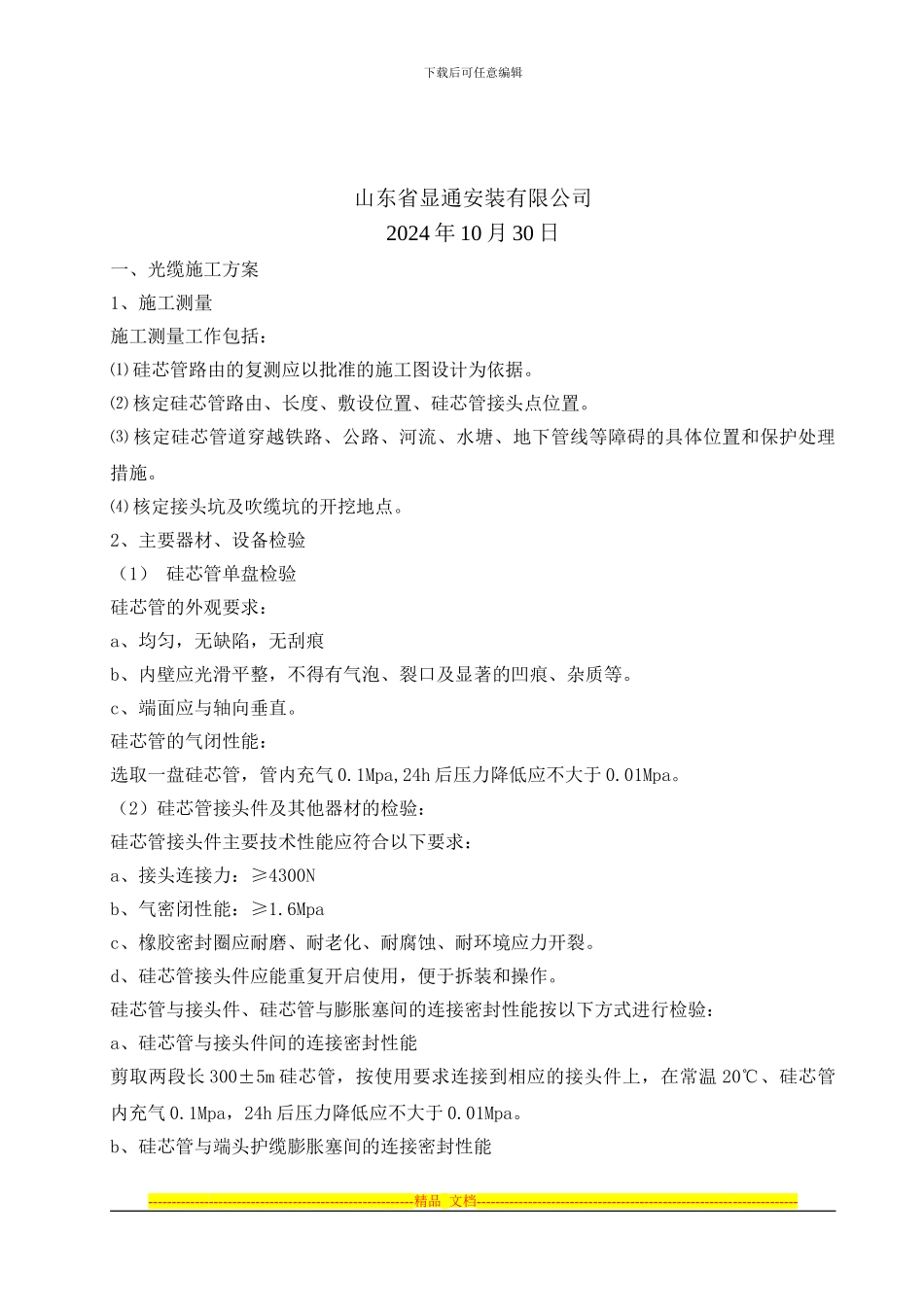

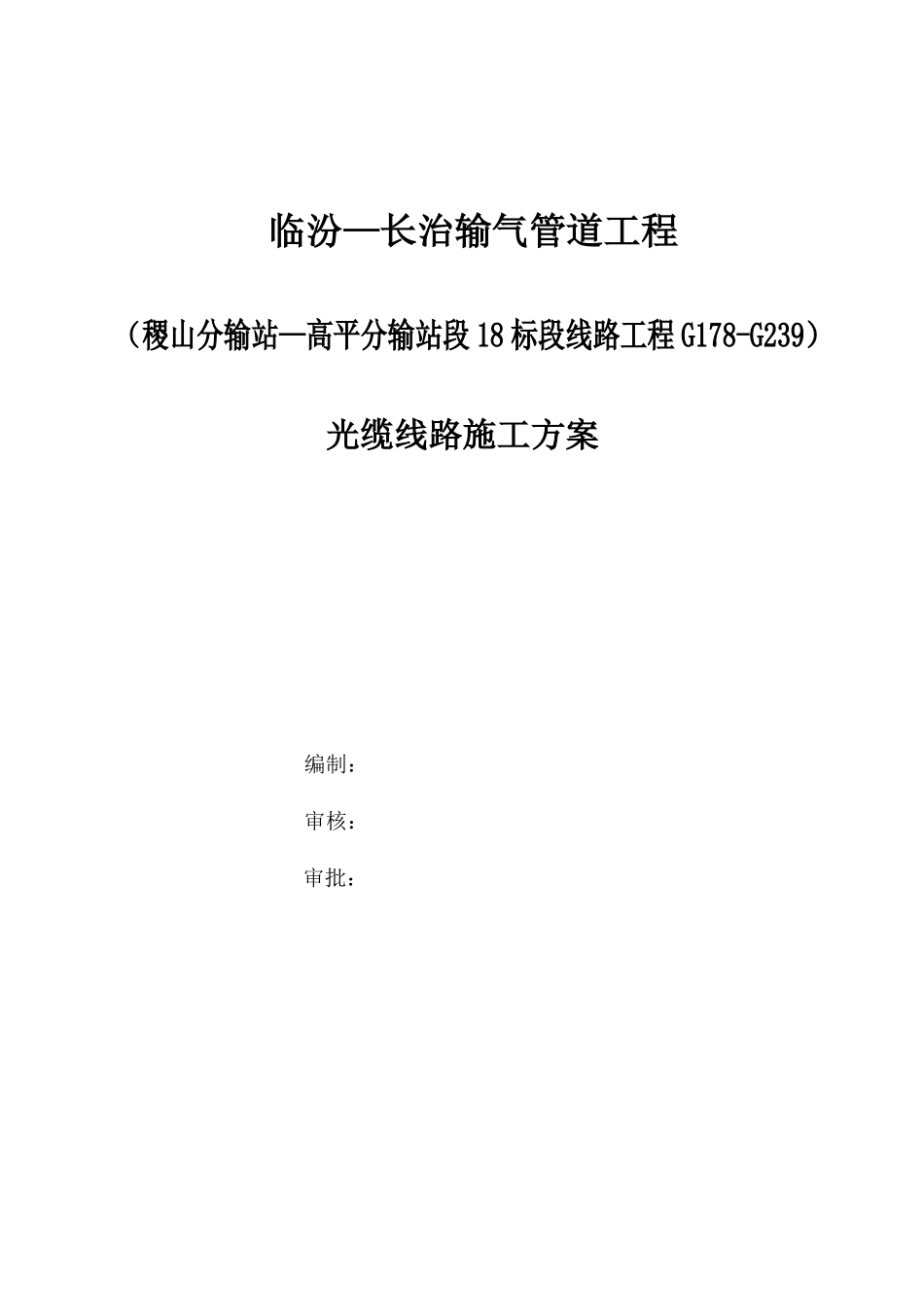

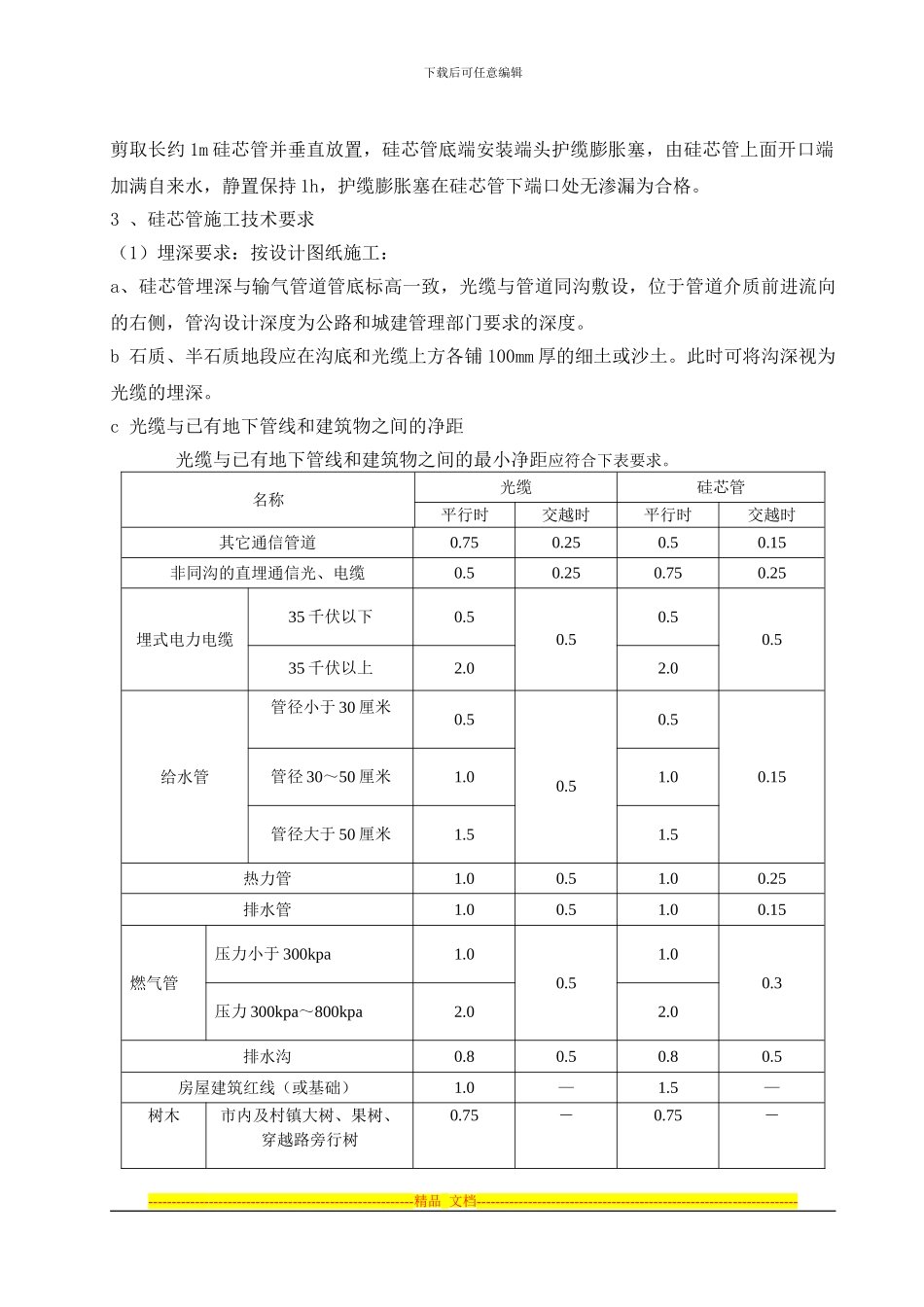

临汾—长治输气管道工程（稷山分输站—高平分输站段 18 标段线路工程 G178-G239）光缆线路施工方案编制：审核：审批：下载后可任意编辑山东省显通安装有限公司2024 年 10 月 30 日一、光缆施工方案1、施工测量施工测量工作包括：⑴ 硅芯管路由的复测应以批准的施工图设计为依据。⑵ 核定硅芯管路由、长度、敷设位置、硅芯管接头点位置。⑶ 核定硅芯管道穿越铁路、公路、河流、水塘、地下管线等障碍的具体位置和保护处理措施。⑷ 核定接头坑及吹缆坑的开挖地点。2、主要器材、设备检验（1） 硅芯管单盘检验硅芯管的外观要求：a、均匀，无缺陷，无刮痕b、内壁应光滑平整，不得有气泡、裂口及显著的凹痕、杂质等。c、端面应与轴向垂直。硅芯管的气闭性能：选取一盘硅芯管，管内充气 0.1Mpa,24h 后压力降低应不大于 0.01Mpa。（2）硅芯管接头件及其他器材的检验：硅芯管接头件主要技术性能应符合以下要求：a、接头连接力：≥4300Nb、气密闭性能：≥1.6Mpac、橡胶密封圈应耐磨、耐老化、耐腐蚀、耐环境应力开裂。d、硅芯管接头件应能重复开启使用，便于拆装和操作。硅芯管与接头件、硅芯管与膨胀塞间的连接密封性能按以下方式进行检验：a、硅芯管与接头件间的连接密封性能剪取两段长 300±5m 硅芯管，按使用要求连接到相应的接头件上，在常温 20℃、硅芯管内充气 0.1Mpa，24h 后压力降低应不大于 0.01Mpa。b、硅芯管与端头护缆膨胀塞间的连接密封性能---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑剪取长约 1m 硅芯管并垂直放置，硅芯管底端安装端头护缆膨胀塞，由硅芯管上面开口端加满自来水，静置保持 1h，护缆膨胀塞在硅芯管下端口处无渗漏为合格。3 、硅芯管施工技术要求（1）埋深要求：按设计图纸施工：a、硅芯管埋深与输气管道管底标高一致，光缆与管道同沟敷设，位于管道介质前进流向的右侧，管沟设计深度为公路和城建管理部门要求的深度。b 石质、半石质地段应在沟底和光缆上方各铺 100mm 厚的细土或沙土。此时可将沟深视为光缆的埋深。c 光缆与已有地下管线和建筑物之间的净距光缆与已有地下管线和建筑物之间的最小净距应符合下表要求。名称光缆硅芯管平行时交越时平行时交越时其它通信管道0.750.250.50.15非同沟的直埋通信光、电缆0.50.250.750.25埋式电力电缆35 千伏以下0.50.50.50.535 千伏...
