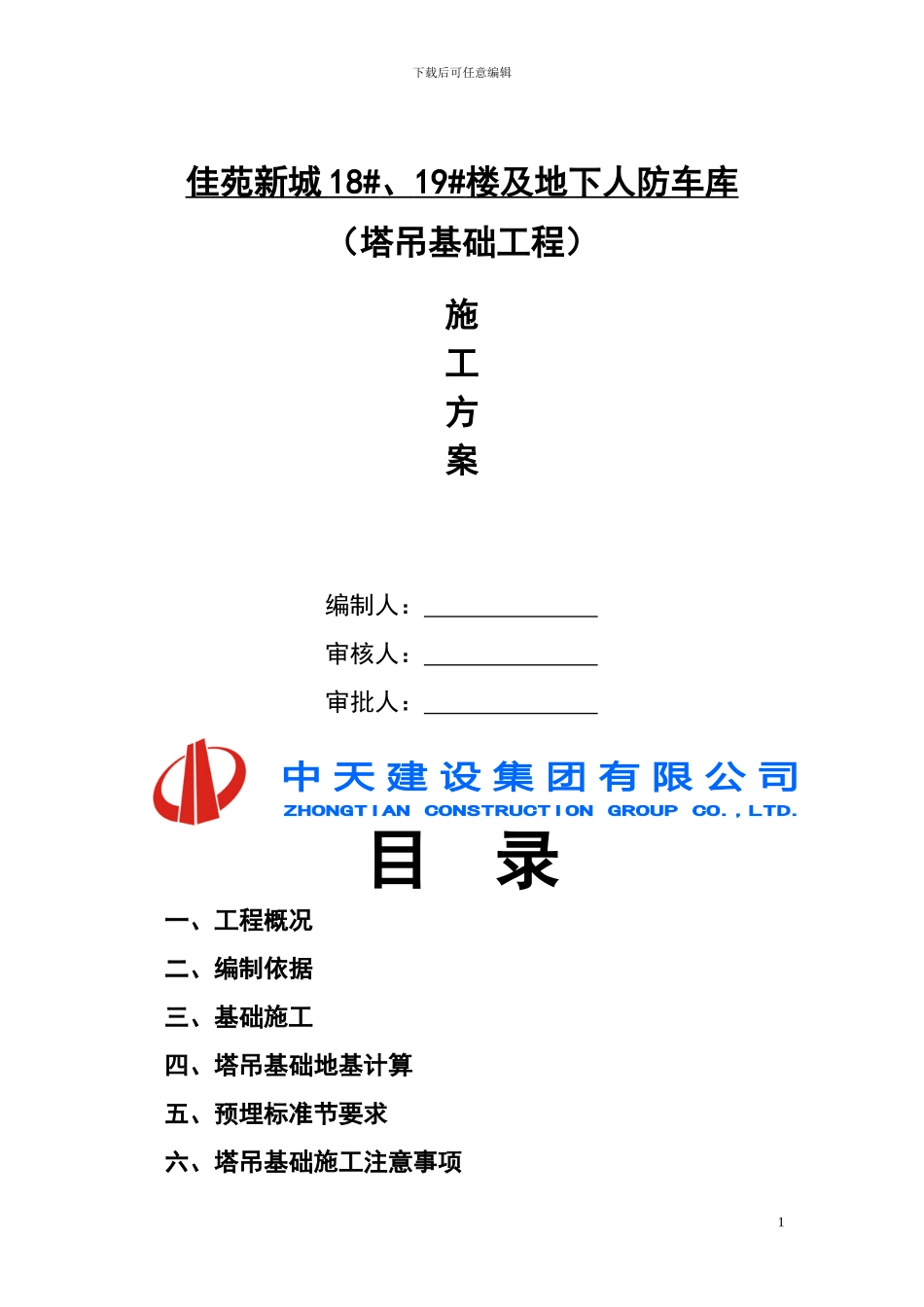

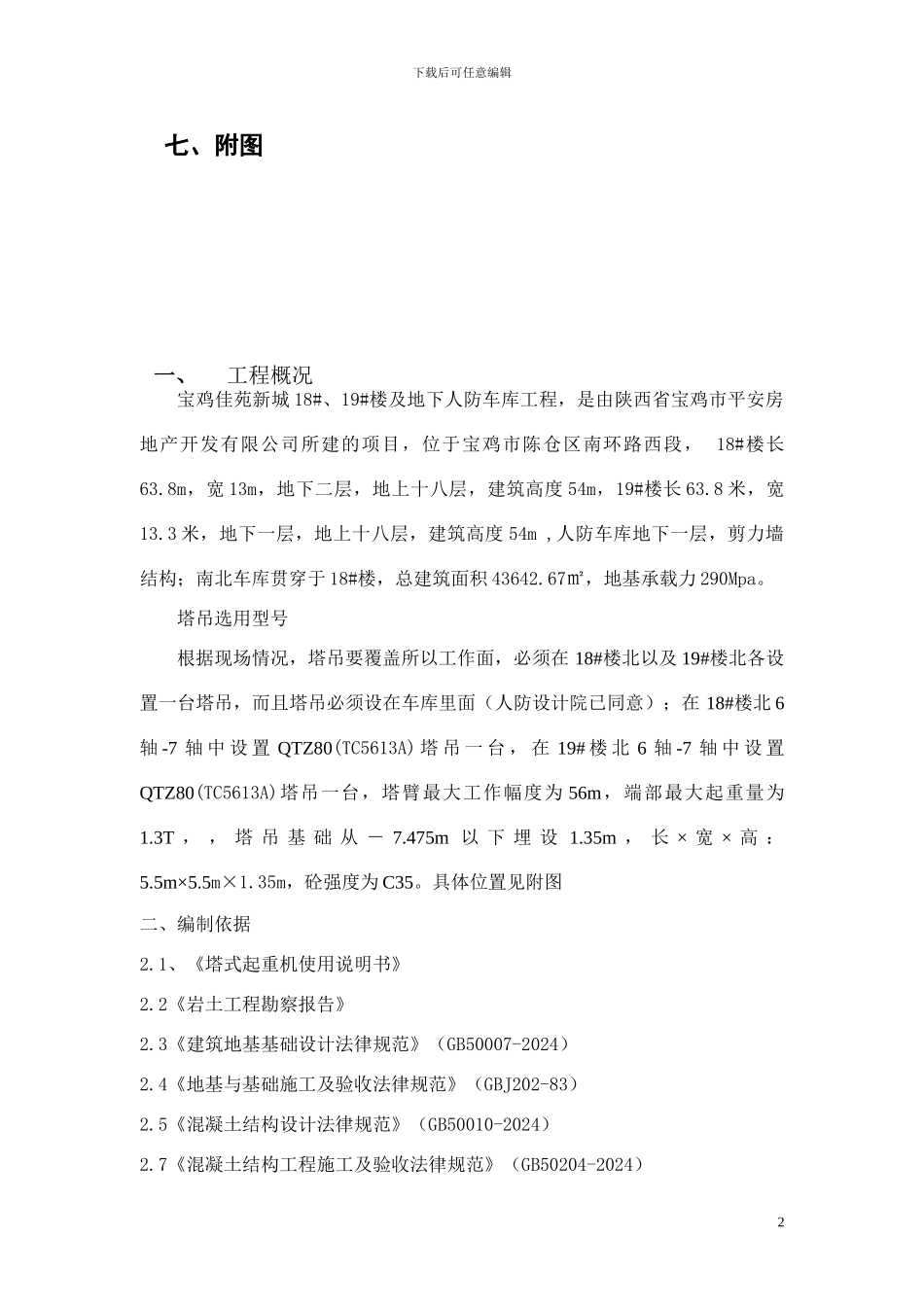

下载后可任意编辑佳苑新城 18# 、 19# 楼及地下人防车库 （塔吊基础工程）施工方案编制人： 审核人： 审批人： 目 录一、工程概况二、编制依据三、基础施工四、塔吊基础地基计算五、预埋标准节要求六、塔吊基础施工注意事项1下载后可任意编辑七、附图一、 工程概况 宝鸡佳苑新城 18#、19#楼及地下人防车库工程，是由陕西省宝鸡市平安房地产开发有限公司所建的项目，位于宝鸡市陈仓区南环路西段， 18#楼长63.8m，宽 13m，地下二层，地上十八层，建筑高度 54m，19#楼长 63.8 米，宽13.3 米，地下一层，地上十八层，建筑高度 54m ,人防车库地下一层，剪力墙结构；南北车库贯穿于 18#楼，总建筑面积 43642.67㎡，地基承载力 290Mpa。塔吊选用型号根据现场情况，塔吊要覆盖所以工作面，必须在 18#楼北以及 19#楼北各设置一台塔吊，而且塔吊必须设在车库里面（人防设计院已同意）；在 18#楼北 6轴 -7 轴 中 设 置 QTZ80(TC5613A) 塔 吊 一 台 ， 在 19# 楼 北 6 轴 -7 轴 中 设 置QTZ80(TC5613A)塔吊一台，塔臂最大工作幅度为 56m，端部最大起重量为1.3T ， ， 塔 吊 基 础 从 － 7.475m 以 下 埋 设 1.35m ， 长 × 宽 × 高 ：5.5m×5.5m×1.35m，砼强度为 C35。具体位置见附图二、编制依据2.1、《塔式起重机使用说明书》2.2《岩土工程勘察报告》2.3《建筑地基基础设计法律规范》（GB50007-2024）2.4《地基与基础施工及验收法律规范》（GBJ202-83）2.5《混凝土结构设计法律规范》（GB50010-2024）2.7《混凝土结构工程施工及验收法律规范》（GB50204-2024）2下载后可任意编辑三、基础施工1、防雷接地最好用镀锌 40×3mm 扁铁，并同桩基钢筋焊成通路。2、预埋标准节上部螺丝口加黄油，并用布包好，铁丝扎牢，防止砼的污染。3、塔吊基础钢筋、模板、预埋安装后要做好施工记录，质量验收合格后方可浇砼。4、C35 砼必须一次浇筑完成，特别在夏季砼堆积温度较高，要做好养护，砼强度达到 80%以上，待施工需要时开始安装塔吊，冬季施工要加强保温保湿。5、塔吊安装好后，在砼基础四周砌筑 240 砖墙，顶标高高出自然地面100mm，封顶、防止雨水流入，外墙及时回填土。四、塔吊混凝土基础设计计算书因塔吊在非工作状况时为最不利情况，故只需计算塔吊非工作状况受力，塔吊使用说明书，塔吊安装到自由高度 46.2m 高度时要附墙，因此在进行荷载分析时，弯矩和剪力取在 46.2m 高...
