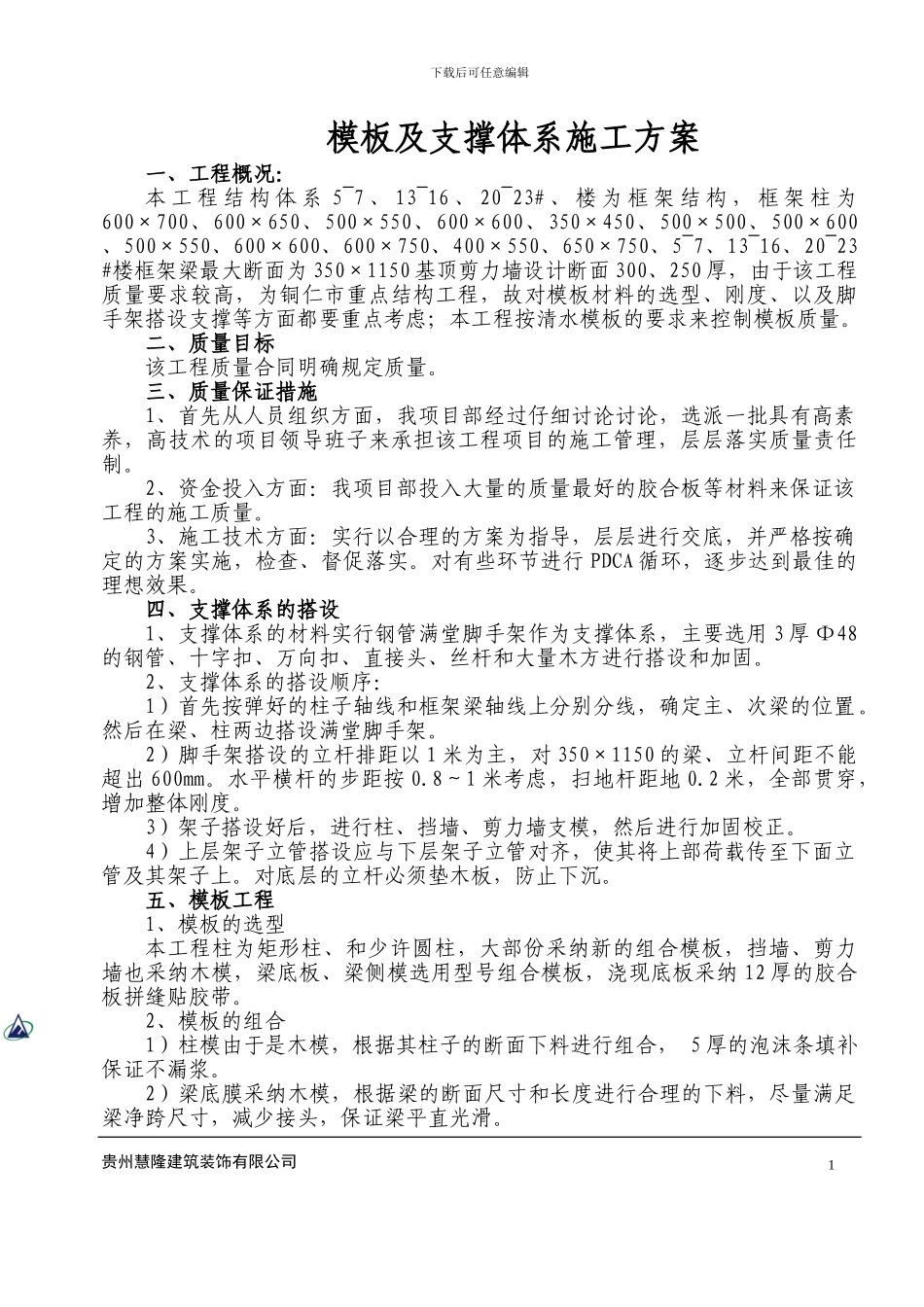

下载后可任意编辑模板及支撑体系施工方案一、工程概况：本 工 程 结 构 体 系 5~7 、 13~16 、 20~23# 、 楼 为 框 架 结 构 ， 框 架 柱 为600×700、600×650、500×550、600×600、350×450、500×500、500×600、500×550、600×600、600×750、400×550、650×750、5~7、13~16、20~23#楼框架梁最大断面为 350×1150 基顶剪力墙设计断面 300、250 厚，由于该工程质量要求较高，为铜仁市重点结构工程，故对模板材料的选型、刚度、以及脚手架搭设支撑等方面都要重点考虑；本工程按清水模板的要求来控制模板质量。二、质量目标该工程质量合同明确规定质量。三、质量保证措施1、首先从人员组织方面，我项目部经过仔细讨论讨论，选派一批具有高素养，高技术的项目领导班子来承担该工程项目的施工管理，层层落实质量责任制。2、资金投入方面：我项目部投入大量的质量最好的胶合板等材料来保证该工程的施工质量。3、施工技术方面：实行以合理的方案为指导，层层进行交底，并严格按确定的方案实施，检查、督促落实。对有些环节进行 PDCA 循环，逐步达到最佳的理想效果。四、支撑体系的搭设1、支撑体系的材料实行钢管满堂脚手架作为支撑体系，主要选用 3 厚 Ф48的钢管、十字扣、万向扣、直接头、丝杆和大量木方进行搭设和加固。2、支撑体系的搭设顺序：1）首先按弹好的柱子轴线和框架梁轴线上分别分线，确定主、次梁的位置。然后在梁、柱两边搭设满堂脚手架。2）脚手架搭设的立杆排距以 1 米为主，对 350×1150 的梁、立杆间距不能超出 600mm。水平横杆的步距按 0.8～1 米考虑，扫地杆距地 0.2 米，全部贯穿，增加整体刚度。3）架子搭设好后，进行柱、挡墙、剪力墙支模，然后进行加固校正。4）上层架子立管搭设应与下层架子立管对齐，使其将上部荷载传至下面立管及其架子上。对底层的立杆必须垫木板，防止下沉。五、模板工程1、模板的选型本工程柱为矩形柱、和少许圆柱，大部份采纳新的组合模板，挡墙、剪力墙也采纳木模，梁底板、梁侧模选用型号组合模板，浇现底板采纳 12 厚的胶合板拼缝贴胶带。2、模板的组合1）柱模由于是木模，根据其柱子的断面下料进行组合， 5 厚的泡沫条填补保证不漏浆。2）梁底膜采纳木模，根据梁的断面尺寸和长度进行合理的下料，尽量满足梁净跨尺寸，减少接头，保证梁平直光滑。贵州慧隆建筑装饰有限公司 1下载后可任意编辑3）梁侧模：为保证模板不漏浆及其外观尺寸，在模板...
