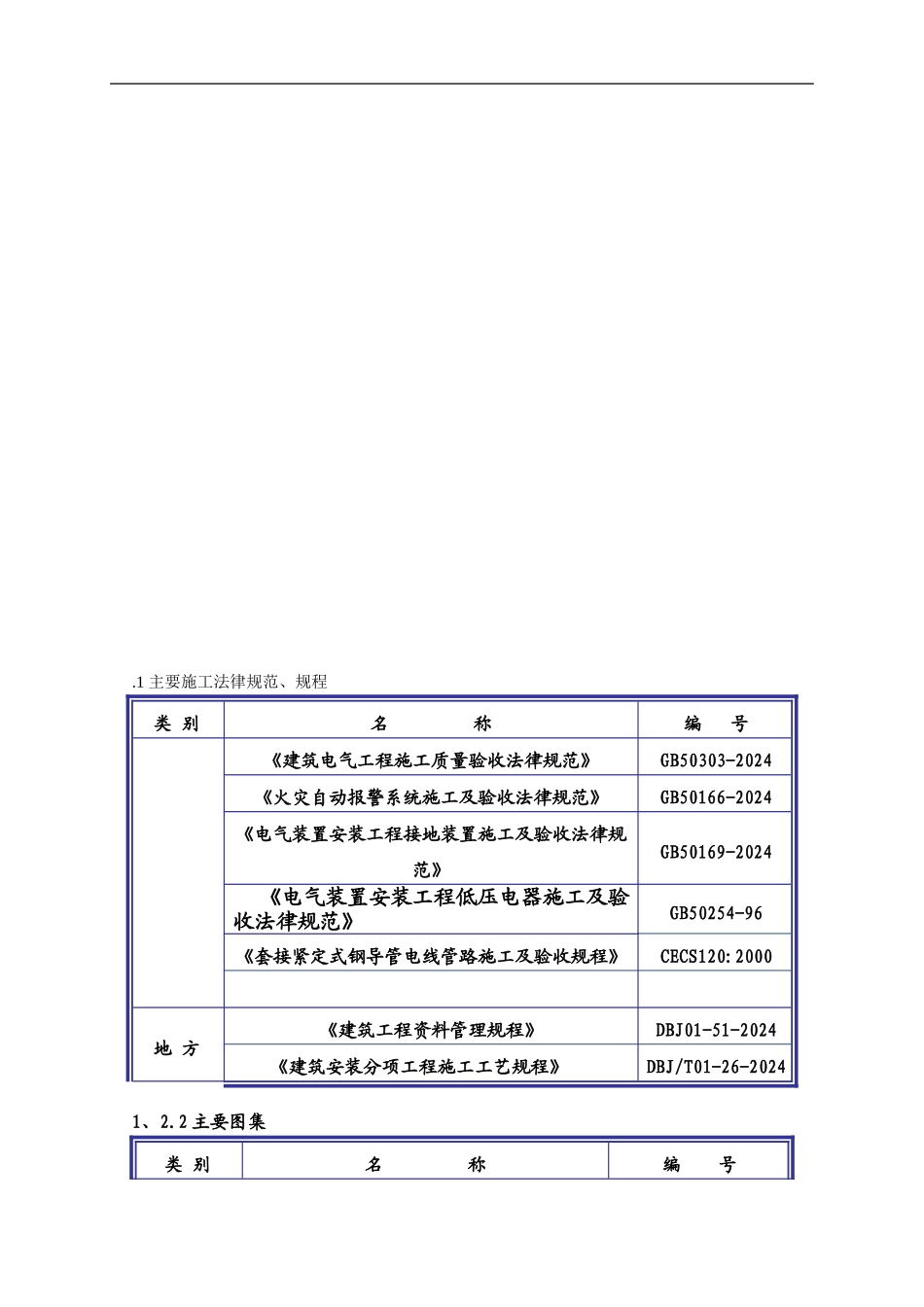

.1 主要施工法律规范、规程类 别名 称编 号《建筑电气工程施工质量验收法律规范》GB50303-2024《火灾自动报警系统施工及验收法律规范》GB50166-2024《电气装置安装工程接地装置施工及验收法律规范》GB50169-2024《电气装置安装工程低压电器施工及验收法律规范》GB50254-96《套接紧定式钢导管电线管路施工及验收规程》CECS120:2000地 方《建筑工程资料管理规程》DBJ01-51-2024 《建筑安装分项工程施工工艺规程》DBJ/T01-26-20241、2.2 主要图集类 别名 称编 号下载后可任意编辑国 家《等电位联结安装》02D501-2《接地装置安装》030501—4地 方《建筑电气通用图集》92DQ1～13四、电气施工方案1、施工内容1.1 电气工程施工内容本工程电气施工的内容主要包括：供配电系统安装、电气照明 系统（包括一般照明、疏散照明、插座）安装、建筑物防雷与接地系统施工、（消防火灾自动报警及消防联动系统）。1.2 电气系统概况本工程为三栋三类单层或多层建筑，用电负荷均按三级负荷要求供电三栋建筑之电源均分别引自其附近的配电室，每栋建筑分别设有总配电柜一台，总配电柜与分配电箱之间采纳放射式供电。系统接地形式采纳 TN-C-S 系统，电源入户处做重复接地。室内配线均采纳 WDZA-BYJ(F)型铜芯塑料线，穿 SC 钢管，顶板内或墙内暗敷设。其中，照明分支回路导线采纳 WDZA-BYJ(F)3×2.5 导线，普通插座及空调插座回路导线采纳 WDZA-BYJ(F)3×4.0 导线。按设计图纸要求，光源选用高效紧凑型节能荧光灯。 应急照明采纳自带蓄电池的照明灯具，出口指示灯门上安装，底距门框 0.2m；疏散指示灯墙上嵌入式安装，安装高度为距地面 0.5 米，其连续供电时间不小于 30min。 空调机采纳壁挂式或柜式，根据设计图纸预留插座，壁挂式插座距地面 2.0 米；柜式插座距地 0.3 米。均为 250V 16A 安全型带开关控制的插座。2、施工准备2.1.技术准备与熟悉图纸2.1.1. 熟悉图纸(1)、施工前应对图纸审核，了解各部位的管材、盒子选择，做法和技术要求。(2)、熟悉设计意图、特别是了解设计中使用的新技术、新工艺、新材料、新设备的情况。(3)、熟悉图纸中使用的图集、做法等情况。2.1.2. 技术准备(1)、编写施工技术交底、并履行完批准手续。(2)、做好书面的技术交底和安全交底 ，并由班组长进行口头交底。(3)、准备好资料用品及检验工具。（4）、在熟悉电气专业图纸的基础上，阅读装修、暖通、给排水、消防等专业图纸。弄清电气专业管线与上述...
