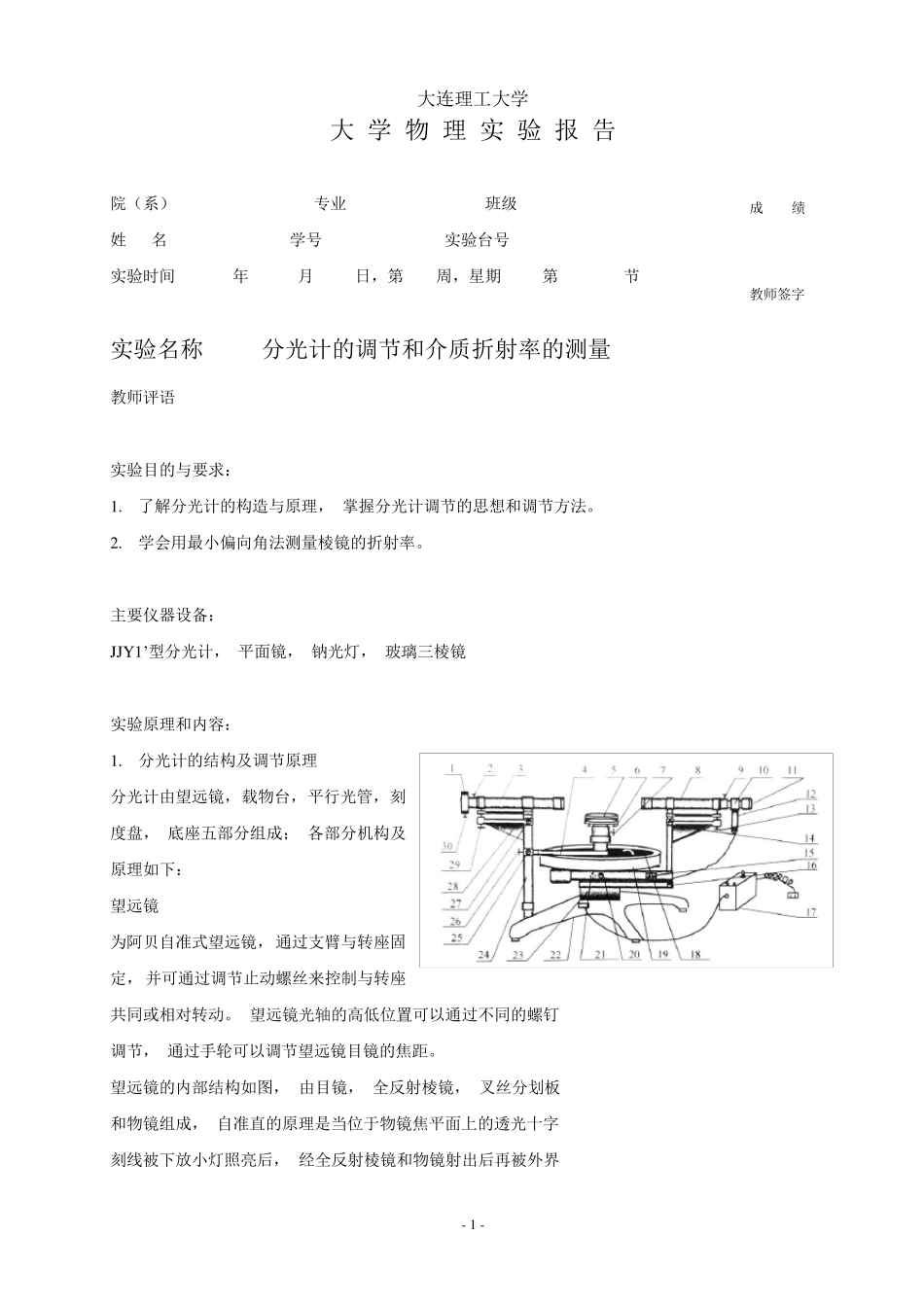

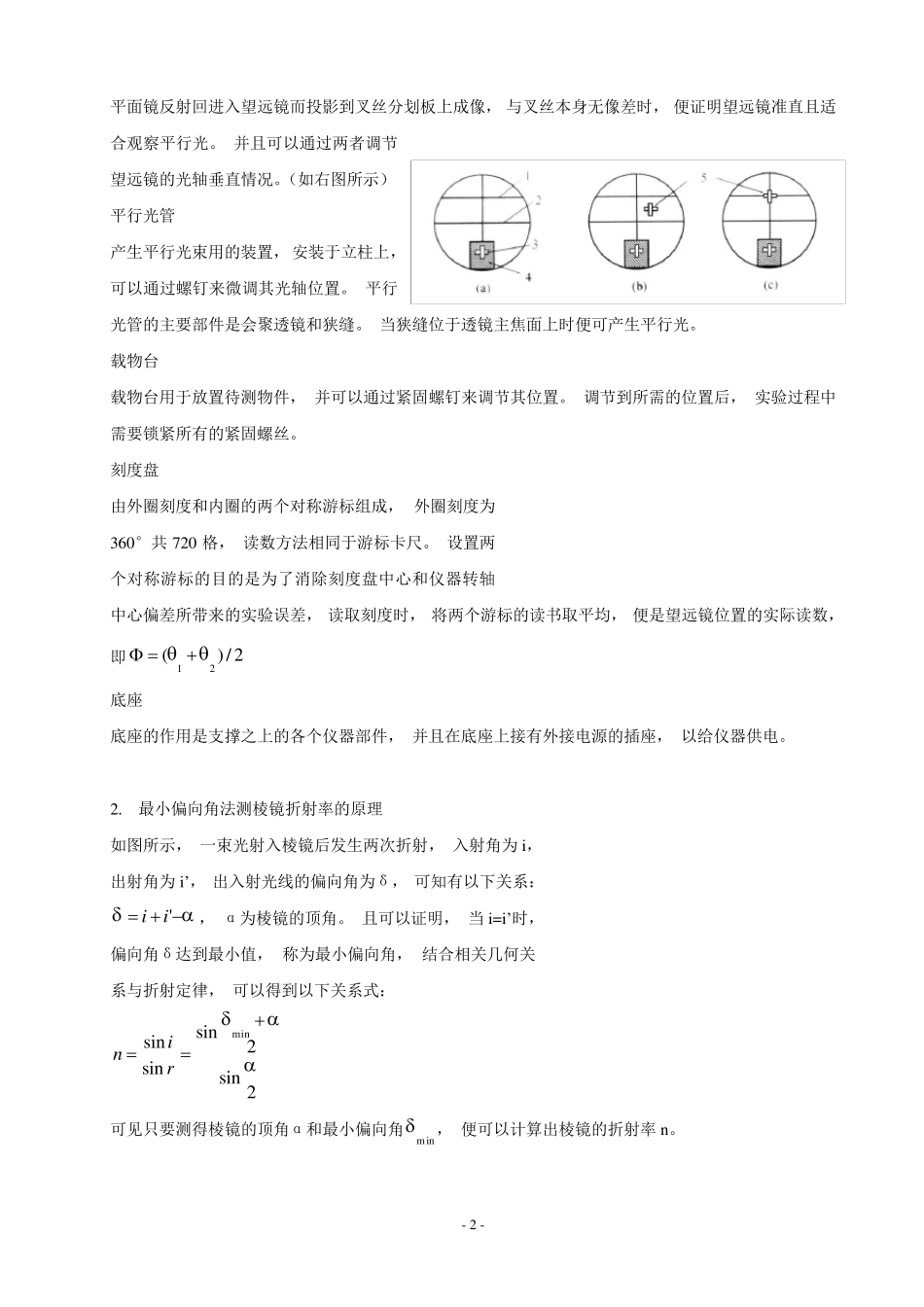

- 1 - 大连理工大学 大 学 物 理 实 验 报 告 院（系） 专业 班级 姓 名 学号 实验台号 实验时间 年 月 日，第 周，星期 第 节 实验名称 分光计的调节和介质折射率的测量 教师评语 实验目的与要求： 1. 了解分光计的构造与原理， 掌握分光计调节的思想和调节方法。 2. 学会用最小偏向角法测量棱镜的折射率。 主要仪器设备： JJY 1’型分光计， 平面镜， 钠光灯， 玻璃三棱镜 实验原理和内容： 1. 分光计的结构及调节原理 分光计由望远镜， 载物台， 平行光管， 刻度盘， 底座五部分组成； 各部分机构及原理如下： 望远镜 为阿贝自准式望远镜， 通过支臂与转座固定， 并可通过调节止动螺丝来控制与转座共同或相对转动。 望远镜光轴的高低位置可以通过不同的螺钉调节， 通过手轮可以调节望远镜目镜的焦距。 望远镜的内部结构如图， 由目镜， 全反射棱镜， 叉丝分划板和物镜组成， 自准直的原理是当位于物镜焦平面上的透光十字刻线被下放小灯照亮后， 经全反射棱镜和物镜射出后再被外界成 绩 教师签字 - 2 - 平面镜反射回进入望远镜而投影到叉丝分划板上成像， 与叉丝本身无像差时， 便证明望远镜准直且适合观察平行光。 并且可以通过两者调节望远镜的光轴垂直情况。（如右图所示） 平行光管 产生平行光束用的装置， 安装于立柱上， 可以通过螺钉来微调其光轴位置。 平行光管的主要部件是会聚透镜和狭缝。 当狭缝位于透镜主焦面上时便可产生平行光。 载物台 载物台用于放置待测物件， 并可以通过紧固螺钉来调节其位置。 调节到所需的位置后， 实验过程中需要锁紧所有的紧固螺丝。 刻度盘 由外圈刻度和内圈的两个对称游标组成， 外圈刻度为360°共 720 格， 读数方法相同于游标卡尺。 设置两个对称游标的目的是为了消除刻度盘中心和仪器转轴中心偏差所带来的实验误差， 读取刻度时， 将两个游标的读书取平均， 便是望远镜位置的实际读数， 即2/)(21 底座 底座的作用是支撑之上的各个仪器部件， 并且在底座上接有外接电源的插座， 以给仪器供电。 2. 最小偏向角法测棱镜折射率的原理 如图所示， 一束光射入棱镜后发生两次折射， 入射角为i， 出射角为i’， 出入射光线的偏向角为δ， 可知有以下关系： 'ii， α为棱镜的顶角。 且可以证明， 当i=i’时， 偏向角δ达到最小值， 称为最小偏向角， 结合相关几何关...
