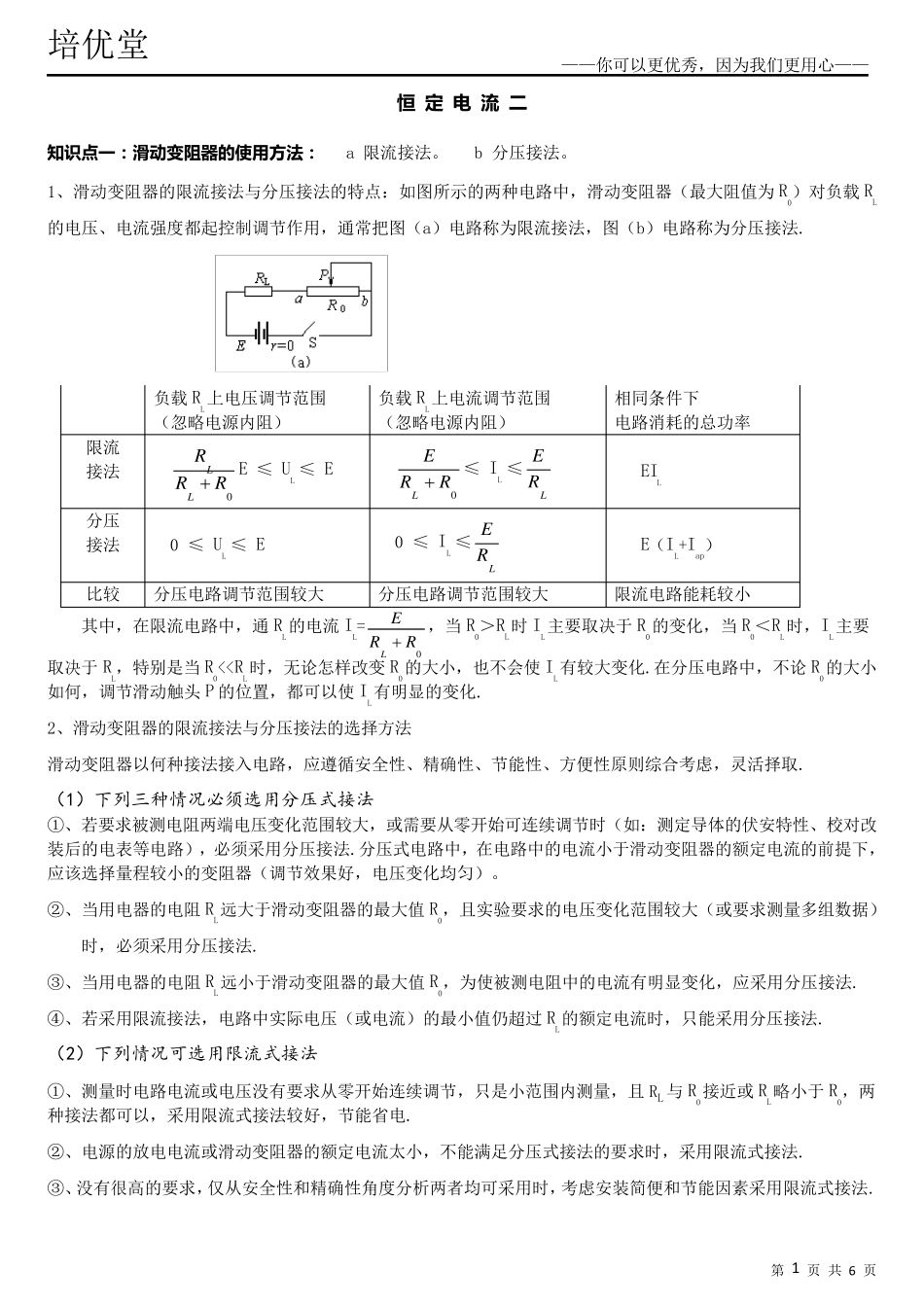

培优堂 ——你可以更优秀，因为我们更用心—— 第 1 页 共 6 页 恒 定 电 流 二 知 识 点 一：滑动变阻器的使用方法： a 限流接法。 b 分压接法。 1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为 R0）对负载 RL 的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法. 负载 RL上电压调节范围 （忽略电源内阻） 负载 RL上电流调节范围 （忽略电源内阻） 相同条件下 电路消耗的总功率 限流 接法 0RRRLLE ≤ UL ≤ E 0RREL ≤ IL ≤LRE EIL 分压 接法 0 ≤ UL ≤ E 0 ≤ IL ≤LRE E（IL+Iap） 比较 分压电路调节范围较大 分压电路调节范围较大 限流电路能耗较小 其中，在限流电路中，通 RL的电流 IL=0RREL ，当 R0＞RL时 IL主要取决于 R0的变化，当 R0＜RL时，IL主要取决于 RL，特别是当 R0<
