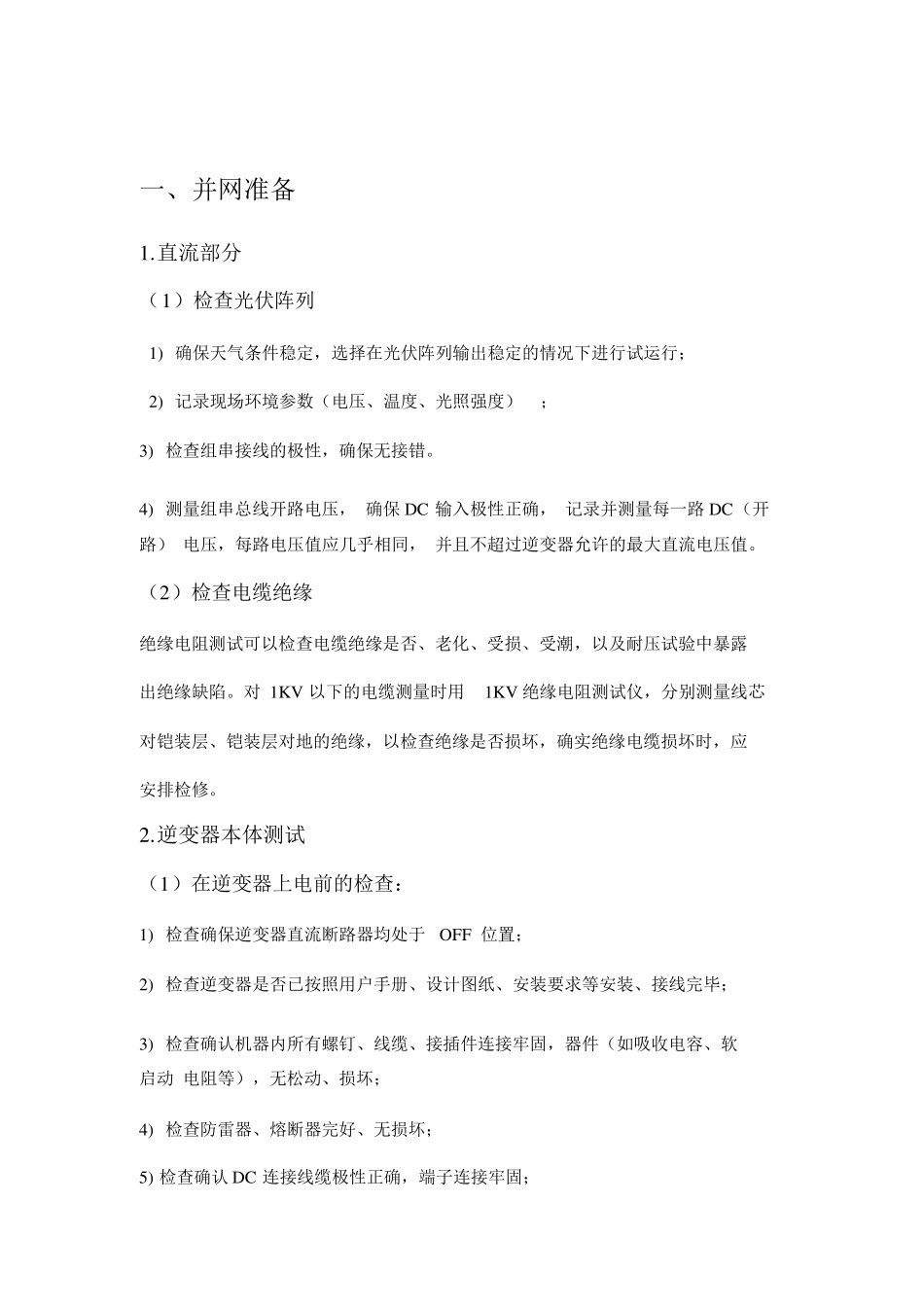

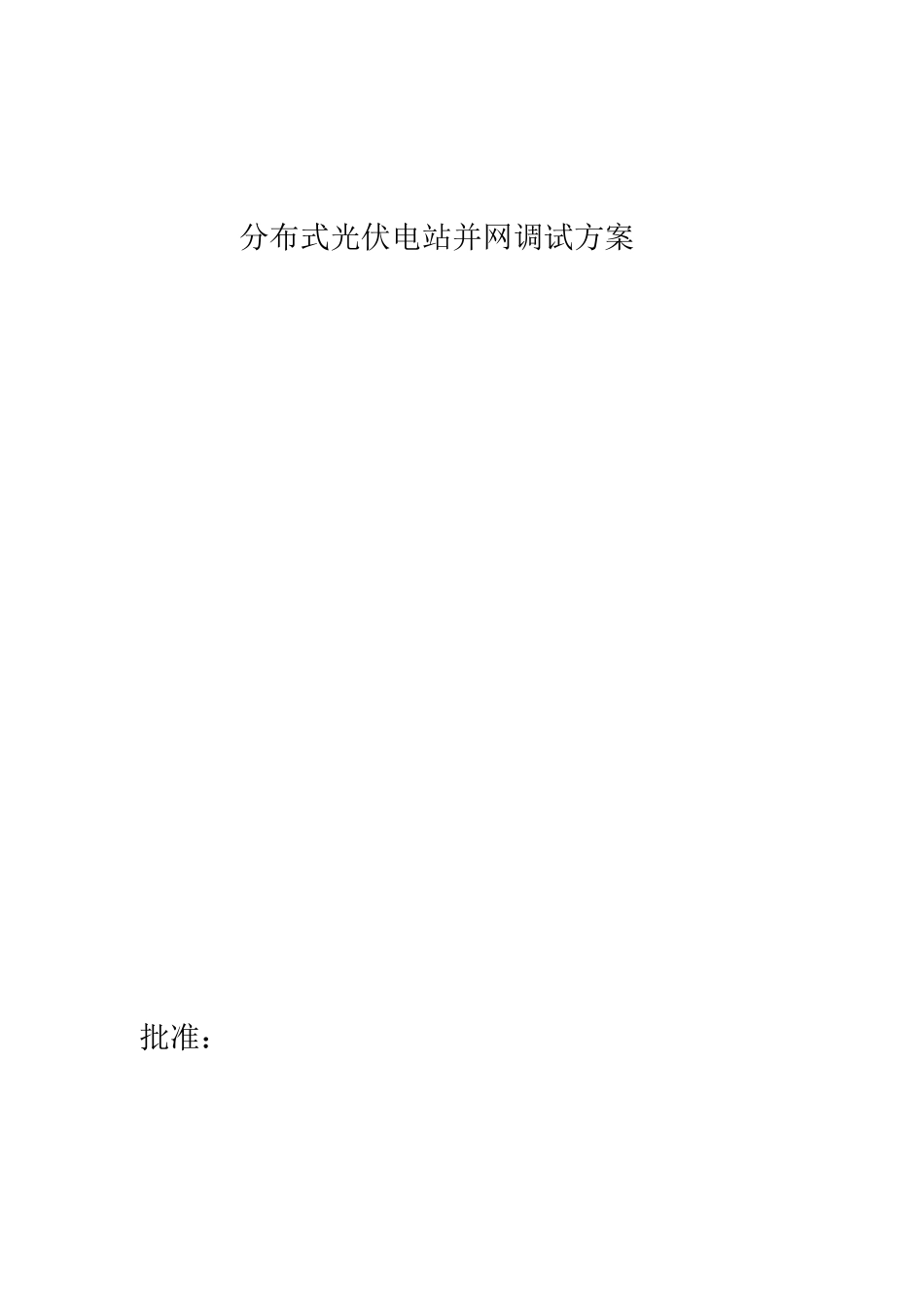

分布式光伏电站并网调试方案 批准： 审核： 一、并网准备 1.直流部分 （ 1）检查光伏阵列 1) 确保天气条件稳定，选择在光伏阵列输出稳定的情况下进行试运行； 2) 记录现场环境参数（电压、温度、光照强度） ； 3) 检查组串接线的极性，确保无接错。 4) 测量组串总线开路电压， 确保 DC 输入极性正确， 记录并测量每一路 DC（开路） 电压，每路电压值应几乎相同， 并且不超过逆变器允许的最大直流电压值。 （2）检查电缆绝缘 绝缘电阻测试可以检查电缆绝缘是否、老化、受损、受潮，以及耐压试验中暴露 出绝缘缺陷。对 1K V 以下的电缆测量时用 1K V 绝缘电阻测试仪，分别测量线芯 对铠装层、铠装层对地的绝缘，以检查绝缘是否损坏，确实绝缘电缆损坏时，应 安排检修。 2.逆变器本体测试 （1）在逆变器上电前的检查： 1) 检查确保逆变器直流断路器均处于 O FF 位置； 2) 检查逆变器是否已按照用户手册、设计图纸、安装要求等安装、接线完毕； 3) 检查确认机器内所有螺钉、线缆、接插件连接牢固 ，器件（如 吸 收 电容 、软启 动 电阻等），无松 动 、损坏； 4) 检查防 雷 器、熔 断器完好 、无损坏； 5) 检查确认 DC 连接线缆极性正确，端 子 连接牢固 ； 6) 检查 AC 电缆连接，电压等级、相序正确，端子连接牢固； 7) 检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对 地绝缘阻值，确保绝缘良好； 8) 检查逆变器的通讯线缆是否连接牢固，所有逆变器通讯端子的接线极性是否 一 致； （2）检查逆变器设置 1) 选择光照充足时刻，确认组串接线极性正确后，断开逆变器输出侧交流断路器， 将逆变器直流开关旋至位置“ ON ；” 2) 若直流电压超过逆变器启动电压，其液晶屏激活，操作按键，检查逆变器的所在 国家代码、保护参数设置、时间设置是否正确，如为初次上电，应按照操作手册进行各参数设置； 3) 检查逆变器的通讯连接是否成功 （在箱变侧， 利用 U PS 及直流屏为保护装置及通 讯装置供电）；检查完毕后，将逆变器直流开关旋至位置“ OFF 。” 3.交流汇流箱部分 检查交流汇流箱各开关是否完好，开关合分是否到位， 触头接触是否良好。检 查主电缆及分支电缆相序是否正确， 接线端子是否连接牢固， 绝缘隔板是否完好 及安装到位。 4.电力电缆试验及检查 （1）测量绝缘电阻 测量绝缘电阻时，应分别在每一相上进...
