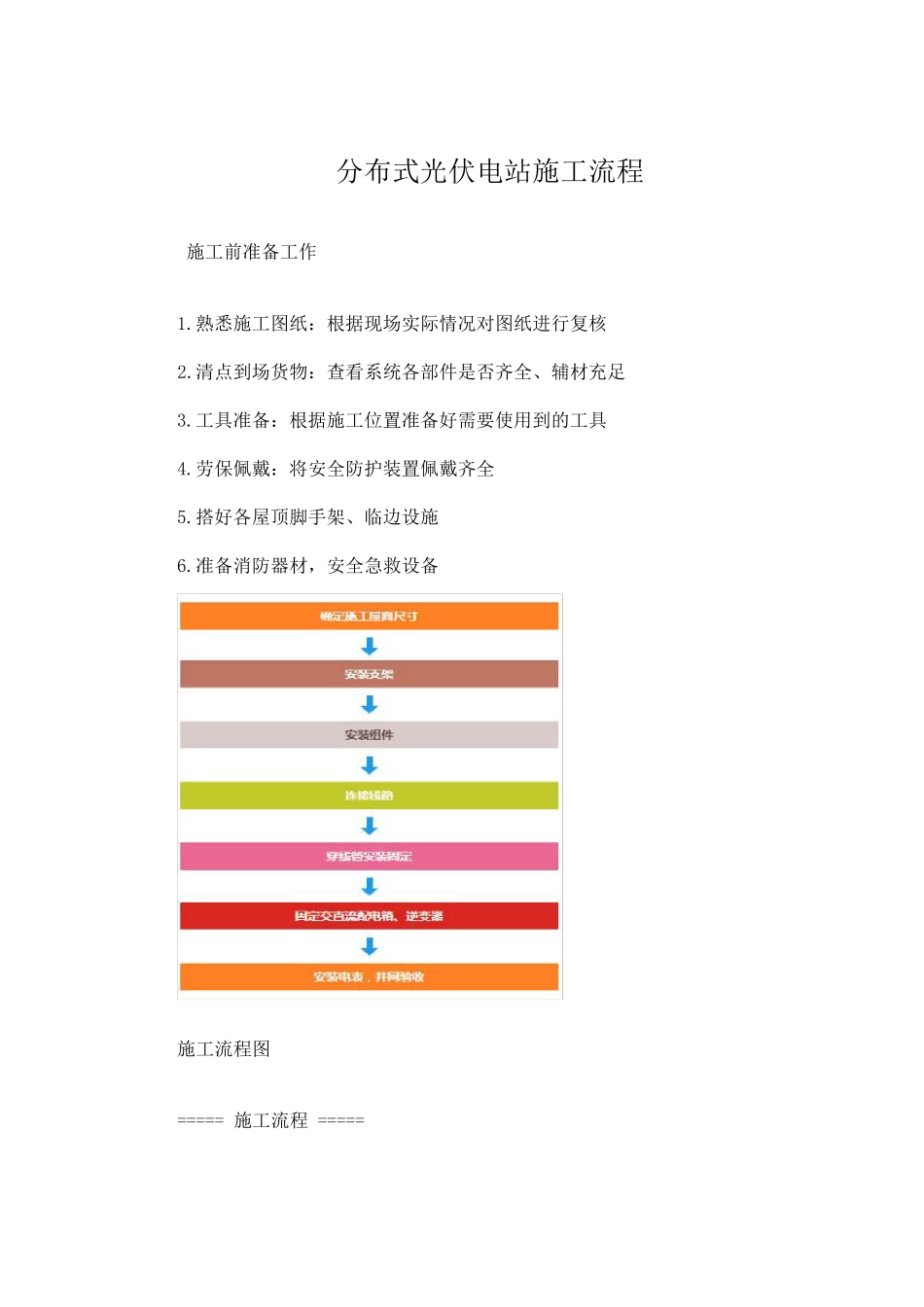

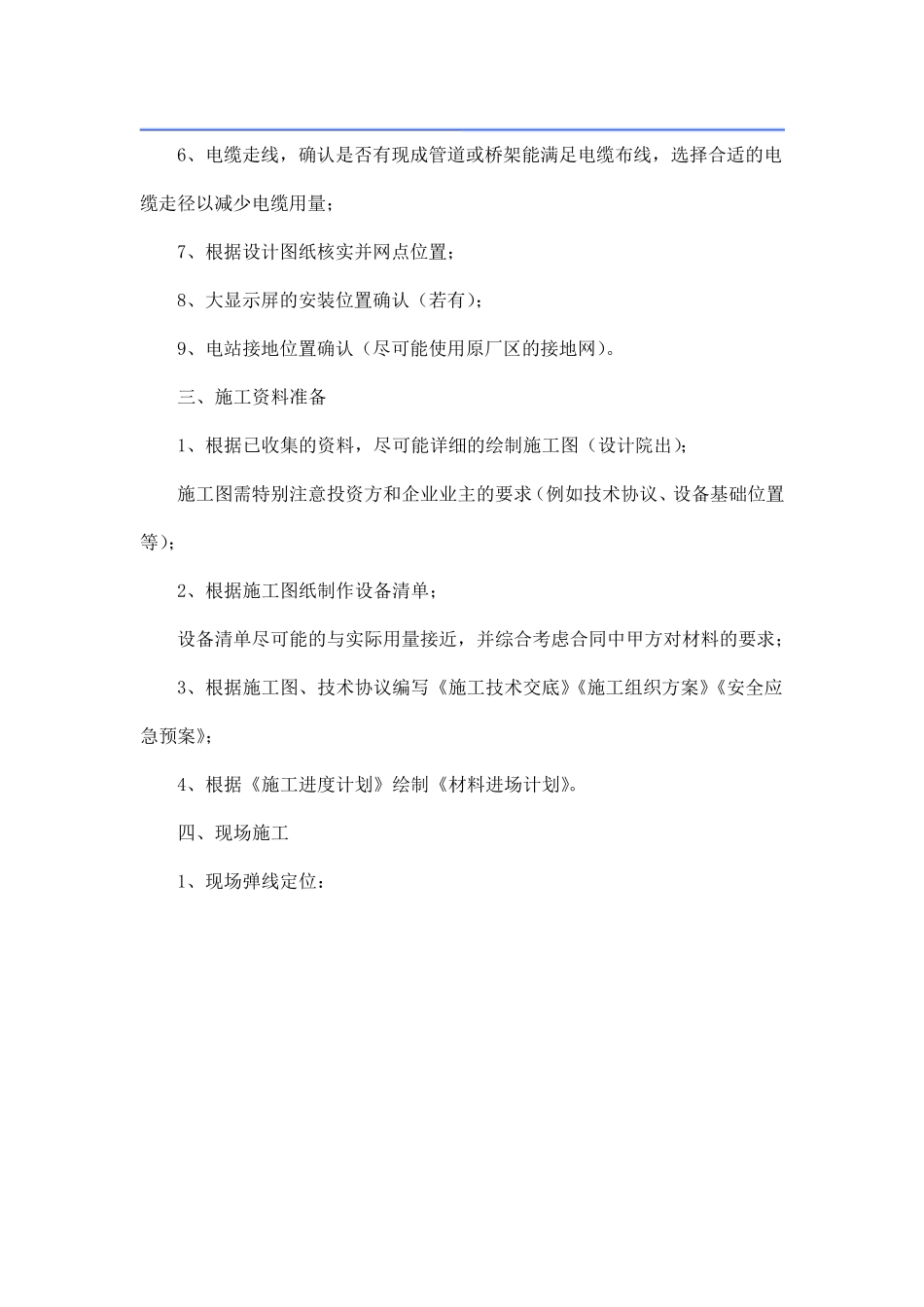

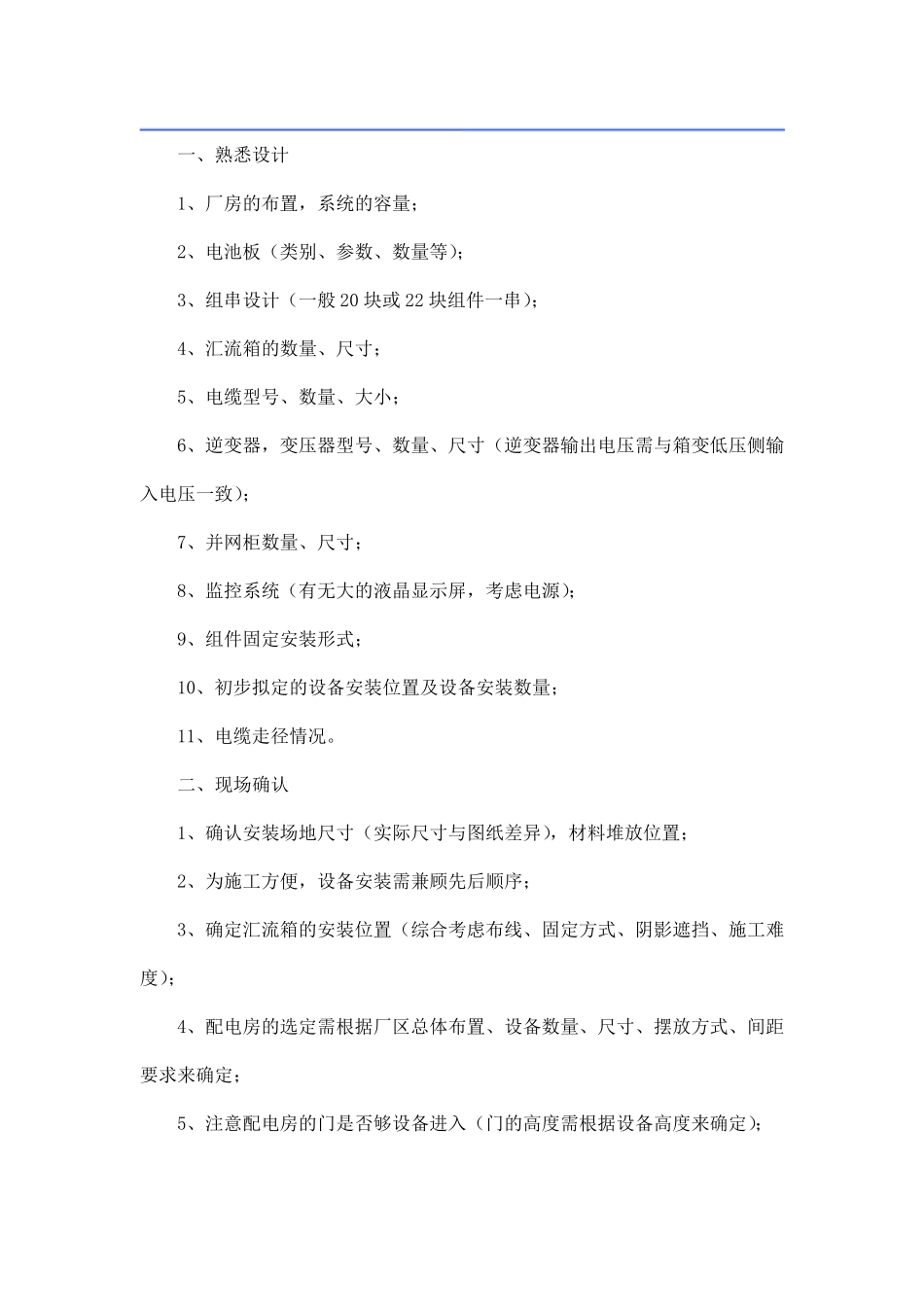

分布式光伏电站施工流程 施工前准备工作 1.熟悉施工图纸：根据现场实际情况对图纸进行复核 2.清点到场货物：查看系统各部件是否齐全、辅材充足 3.工具准备：根据施工位置准备好需要使用到的工具 4.劳保佩戴：将安全防护装置佩戴齐全 5.搭好各屋顶脚手架、临边设施 6.准备消防器材，安全急救设备 施工流程图 ===== 施工流程 ===== 一、熟悉设计 1、厂房的布置，系统的容量； 2、电池板（类别、参数、数量等）； 3、组串设计（一般 20 块或 22 块组件一串）； 4、汇流箱的数量、尺寸； 5、电缆型号、数量、大小； 6、逆变器，变压器型号、数量、尺寸（逆变器输出电压需与箱变低压侧输入电压一致）； 7、并网柜数量、尺寸； 8、监控系统（有无大的液晶显示屏，考虑电源）； 9、组件固定安装形式； 10、初步拟定的设备安装位置及设备安装数量； 11、电缆走径情况。 二、现场确认 1、确认安装场地尺寸（实际尺寸与图纸差异），材料堆放位置； 2、为施工方便，设备安装需兼顾先后顺序； 3、确定汇流箱的安装位置（综合考虑布线、固定方式、阴影遮挡、施工难度）； 4、配电房的选定需根据厂区总体布置、设备数量、尺寸、摆放方式、间距要求来确定； 5、注意配电房的门是否够设备进入（门的高度需根据设备高度来确定）； 6、电缆走线，确认是否有现成管道或桥架能满足电缆布线，选择合适的电缆走径以减少电缆用量； 7、根据设计图纸核实并网点位置； 8、大显示屏的安装位置确认（若有）； 9、电站接地位置确认（尽可能使用原厂区的接地网）。 三、施工资料准备 1、根据已收集的资料，尽可能详细的绘制施工图（设计院出）； 施工图需特别注意投资方和企业业主的要求（例如技术协议、设备基础位置等）； 2、根据施工图纸制作设备清单； 设备清单尽可能的与实际用量接近，并综合考虑合同中甲方对材料的要求； 3、根据施工图、技术协议编写《施工技术交底》《施工组织方案》《安全应急预案》； 4、根据《施工进度计划》绘制《材料进场计划》。 四、现场施工 1、现场弹线定位： 2、夹具、支架安装： 3、组件安装固定： 4、桥架及走线： 5、设备安装： 6、设备接线： 五、系统调试 1、查看并处理电池板阴影问题； 2、检查各箱体内部和电池板内的接线可靠性； 3、组串电压测量； 测量组串正负极是否接线正确，电压是否在合理范围内。 4、绝缘电阻测量； 相间、相对地≥0.5MΩ，二次回路大于 1MΩ（测...
