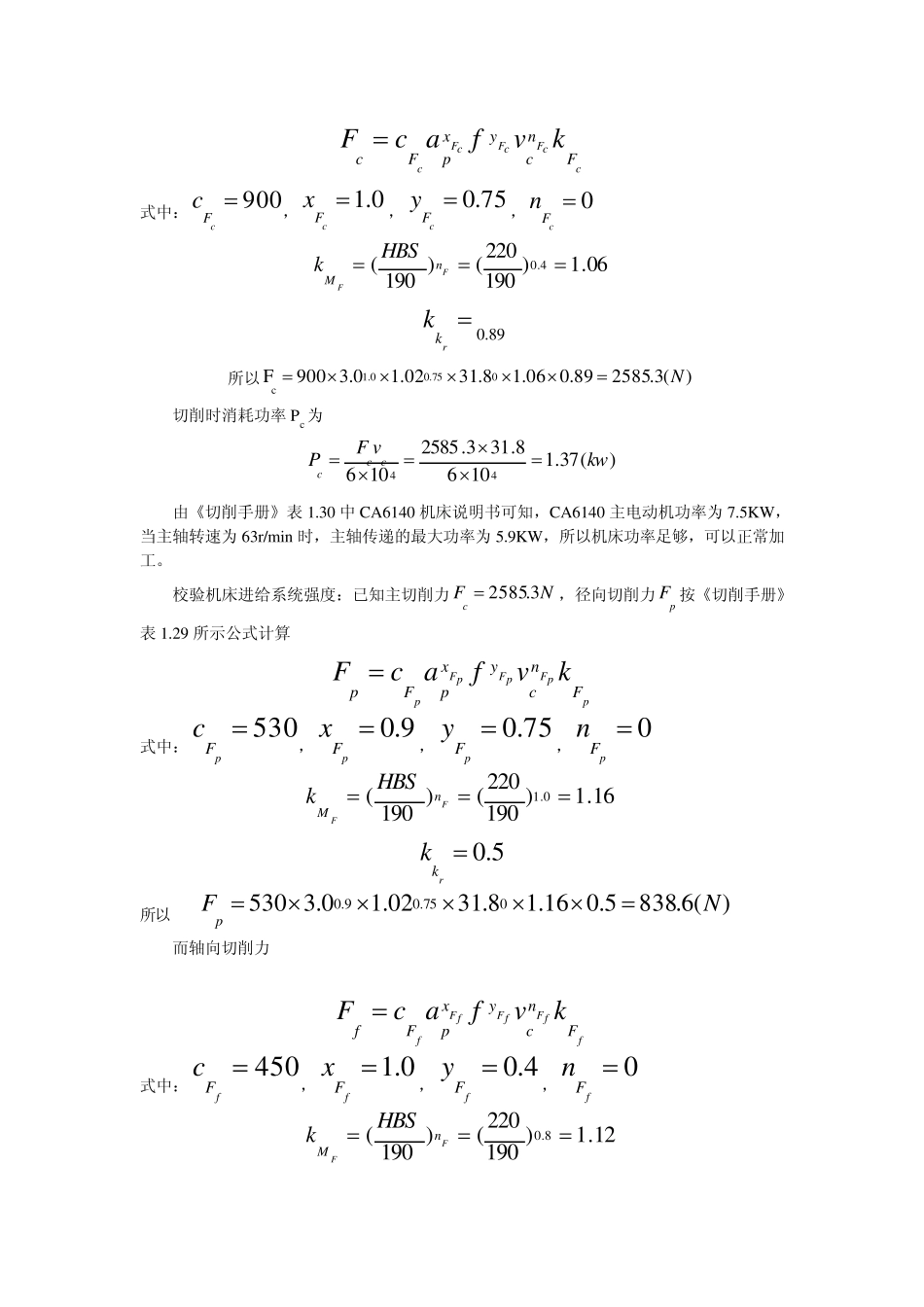

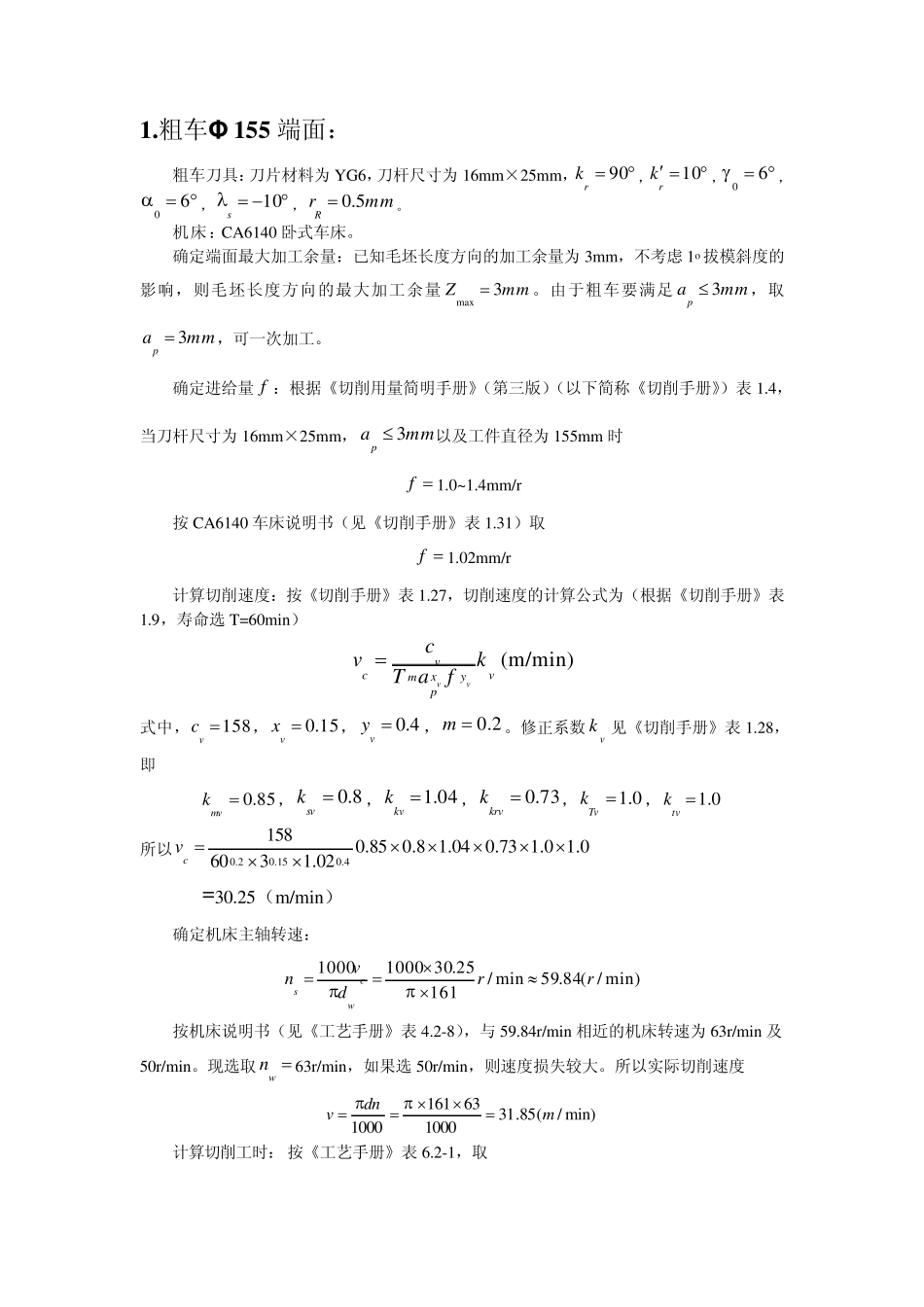

1 .粗车Φ 1 5 5 端面: 粗车刀具:刀片材料为YG6,刀杆尺寸为16mm×25mm, 90rk, 10rk, 60, 60, 10s,mmrR5.0。 机床:CA6140 卧式车床。 确定端面最大加工余量:已知毛坯长度方向的加工余量为3mm,不考虑 1o 拔模斜度的影响,则毛坯长度方向的最大加工余量mmZ3max 。由于粗车要满足mmap3,取mmap3,可一次加工。 确定进给量 f :根据《切削用量简明手册》(第三版)(以下简称《切削手册》)表 1.4,当刀杆尺寸为16mm×25mm,mmap3以及工件直径为155mm 时 f1.0~1.4mm/r 按 CA6140 车床说明书(见《切削手册》表 1.31)取 f1.02mm/r 计算切削速度:按《切削手册》表 1.27,切削速度的计算公式为(根据《切削手册》表1.9,寿命选 T=60min) (m/min) vyxpmvckfaTcvvv 式中,158vc, 15.0vx, 4.0vy, 2.0m。修正系数vk见《切削手册》表 1.28,即 85.0mvk, 8.0svk, 04.1kvk, 73.0krvk, 0.1Tvk, 0.1tvk 所以0.10.173.004.18.085.002.13601584.015.02.0cv =30.25(m/min) 确定机床主轴转速: min)/(84.59min/16125.3010001000rrdvnwcs 按机床说明书(见《工艺手册》表 4.2-8),与 59.84r/min 相近的机床转速为63r/min 及50r/min。现选取wn63r/min,如果选 50r/min,则速度损失较大。所以实际切削速度 min)/(85.311000631611000mdnv 计算切削工时:按《工艺手册》表 6.2-1,取 min93.0102.1630425.530,4,2,5.53254161321321ifnlllltlmmlmmlmmlwm 2.粗车Φ 155m m外圆,同时应校验机床功率及进给机构强度: 切削深度:已知毛坯直径方向的单边余量3mm,不考虑1o 拔模斜度的影响,则毛坯长度方向的最大加工余量mmZ3max 。由于粗车要满足mmap3,取mmap3,则可一次加工。 进给量:根据《切削手册》表 1.31,选用f1.02mm/r。 计算切削速度:根据《切削手册》表 1.27 (m/min) vyxpmvckfaTcvvv 式中,158vc, 15.0vx, 4.0vy, 2.0m。修正系数vk见《切削手册》表 1.28,即 85.0mvk, 8.0svk, 0.1kvk, 73.0krvk, 0.1Tvk, 0.1tvk 所以0.10.173.00.18.085.002.13601584.015.02.0cv = 29.07(m/min) 确定机床主轴转速: min)/(50.57min/16107.29100010...
