列管式换热器设计说明书VIP免费

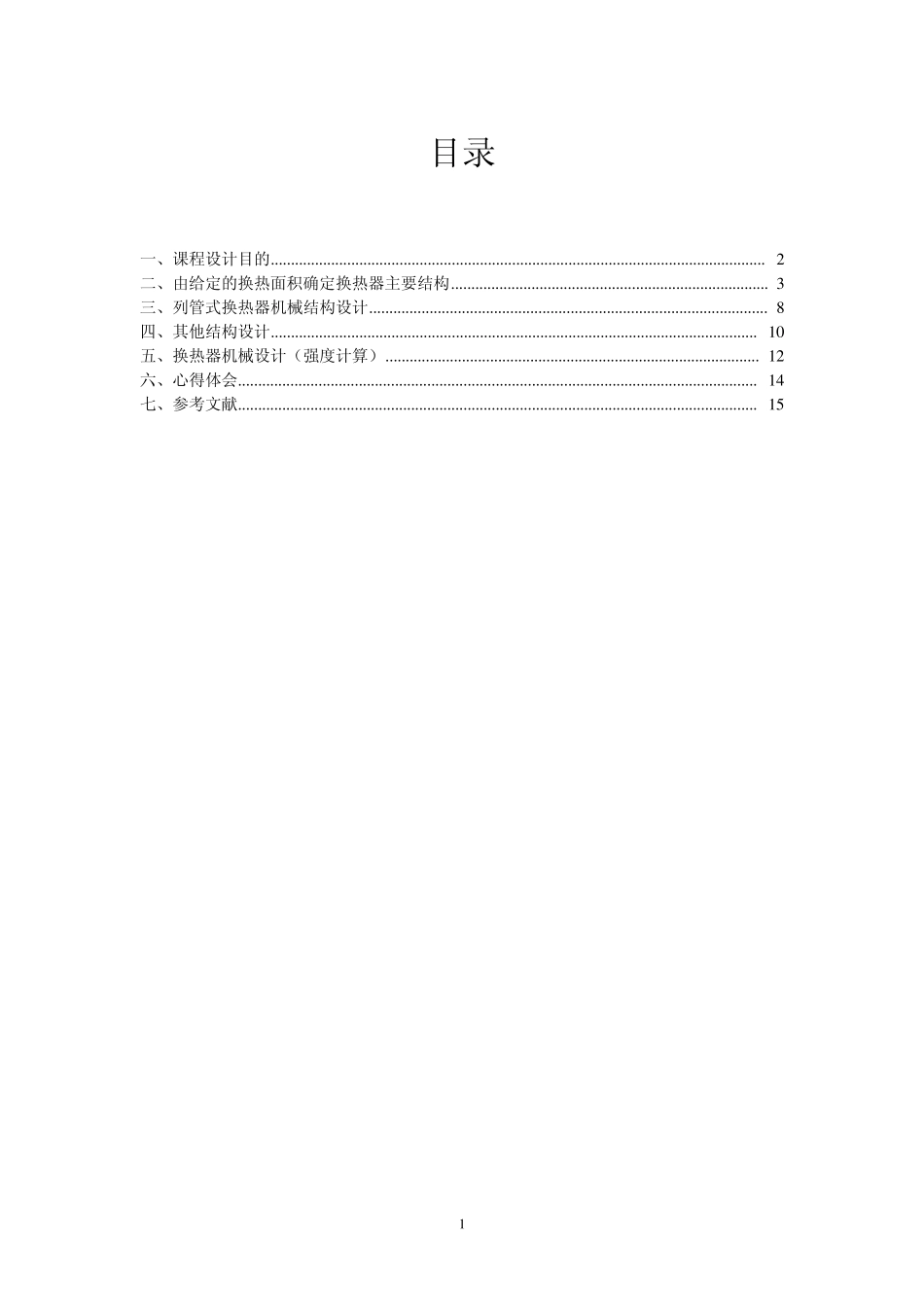

1 目录 一、课程设计目的 ........................................................................................................................... 2 二、由给定的换热面积确定换热器主要结构 ............................................................................... 3 三、列管式换热器机械结构设计 ................................................................................................... 8 四、其他结构设计 ......................................................................................................................... 1 0 五、换热器机械设计（强度计算） ............................................................................................. 1 2 六、心得体会 ................................................................................................................................. 1 4 七、参考文献 ................................................................................................................................. 1 5 2 列管式换热器设计说明书 一、课程设计目的 过程设备设计是学习化工设备设计基础知识，培养学生化工设备设计能力的重要教学环节，通过这一实践教学环节的训练，使学生掌握化工设备设计的基本方法，熟悉查询和正确使用技术资料，能够在独立分析和解决实际问题的能力方面有较大提高，增强工程观念和实践能力。 已给设计条件： 名称 管程 壳程 物料名称 循环水 甲醇 工作压力 0.45 0.15 操作温度 40 70 推荐刚才 10，Q235-A，16MnR 接管表： 符号 公称尺寸，mm 用途 a 200 冷却水进口 b 200 甲醇蒸汽进口 c 20 放气口 d 80 甲醇物料出口 e 20 排净口 f 200 冷却水出口 换热面积，2m 管长，m 200 3 3 二、由给定的换热面积确定换热器主要结构 1、根据已知条件，确定换热管数目和管程数目： 由由已知条件查表 3-2 换热管规格，取换热管为碳钢 GB81635.225 的换热管 换热管数目：8493025.024.32000ldAnp 管程数：根据给定的任务固定管板式换热器，选择单管程 2、管子排列方式选择 选择正三角形排列 管板与换热管采取焊接，管心矩342536.136.10dt 查表 3-6 得： 排管方式，正六角形对角线上管...
