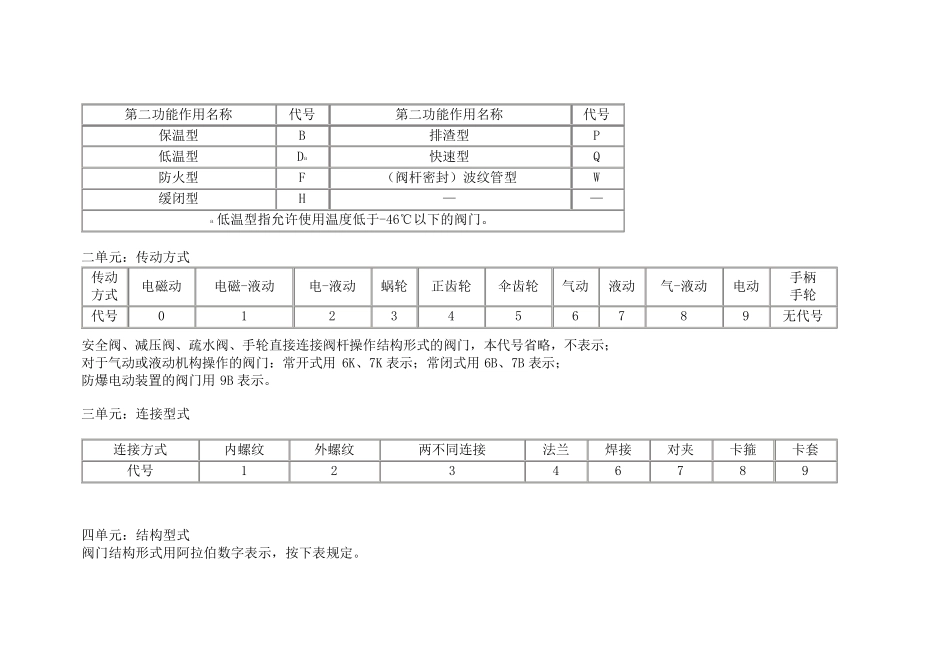

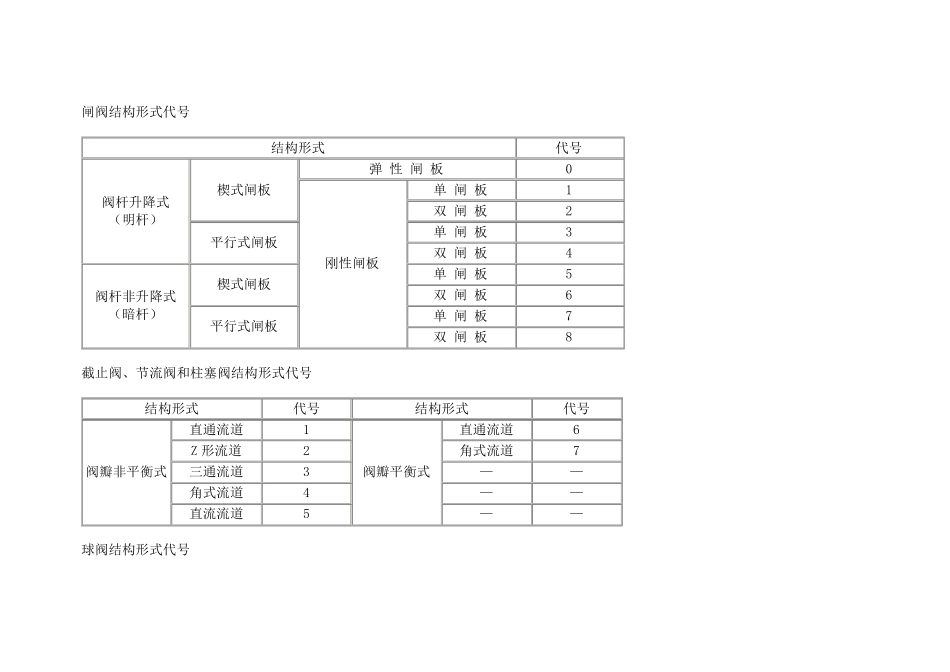

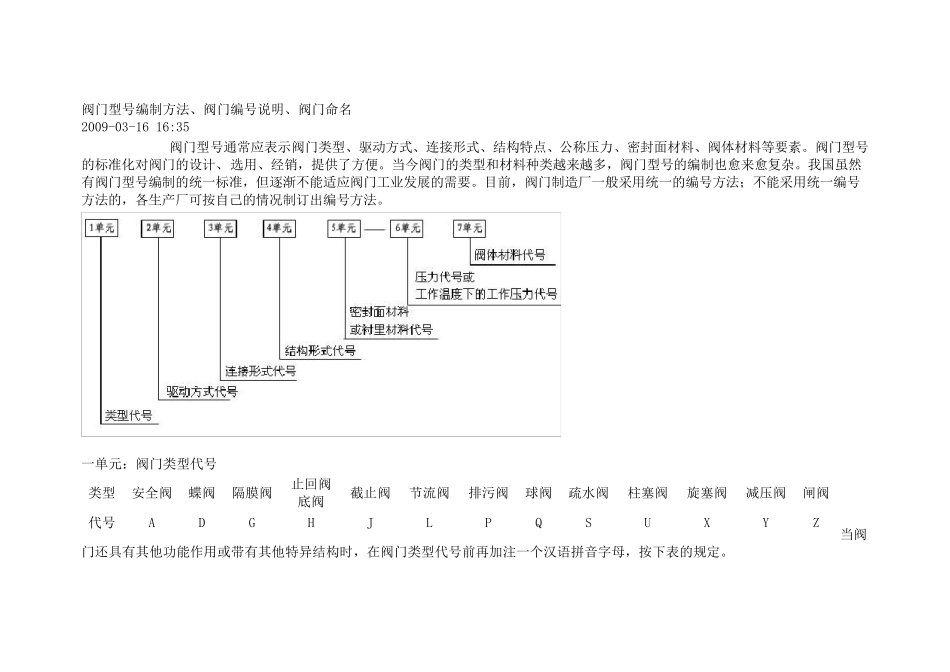

阀门型号编制方法、阀门编号说明、阀门命名 2009-03-16 16:35 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。 一单元：阀门类型代号 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。 类型 安全阀 蝶阀 隔膜阀 止回阀 底阀 截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀 闸阀 代号 A D G H J L P Q S U X Y Z 第二功能作用名称 代号 第二功能作用名称 代号 保温型 B 排渣型 P 低温型 Da 快速型 Q 防火型 F （阀杆密封）波纹管型 W 缓闭型 H — — a 低温型指允许使用温度低于-46℃以下的阀门。 二单元：传动方式 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示； 对于气动或液动机构操作的阀门：常开式用6K、7K 表示；常闭式用6B、7B 表示； 防爆电动装置的阀门用9B 表示。 三单元：连接型式 四单元：结构型式 阀门结构形式用阿拉伯数字表示，按下表规定。 传动 方式 电磁动 电磁-液动 电-液动 蜗轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄 手轮 代号 0 1 2 3 4 5 6 7 8 9 无代号 连接方式 内螺纹 外螺纹 两不同连接 法兰 焊接 对夹 卡箍 卡套 代号 1 2 3 4 6 7 8 9 闸阀结构形式代号 结构形式 代号 阀杆升降式 （明杆） 楔式闸板 弹 性 闸 板 0 刚性闸板 单 闸 板 1 双 闸 板 2 平行式闸板 单 闸 板 3 双 闸 板 4 阀杆非升降式 （暗杆） 楔式闸板 单 闸 板 5 双 闸 板 6 平行式闸板 单 闸 板 7 双 闸 板 8 截止阀、节流阀和柱塞阀结构形式代号 结构形式 代号 结构形式 代号 阀瓣非平衡式 直通流道 1 阀瓣平衡式 直通流道 6 Z 形流道 2 角式流道 7 三通流道 3 — — 角式流道 4 — — 直流流道 5 — — 球阀结构形式代号 结构形式 代号 结构形式 代号 浮 动 球 直...
