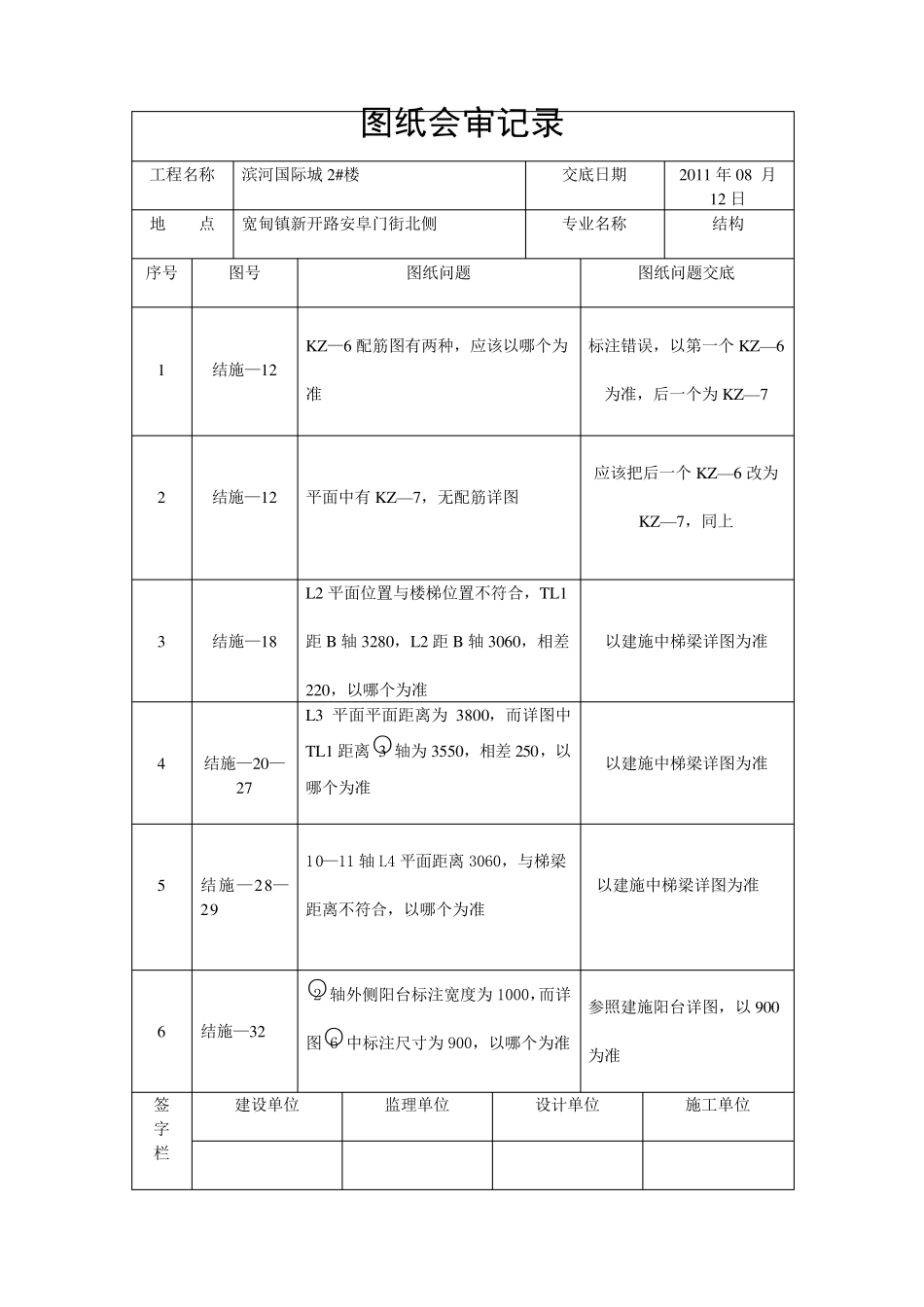

图纸会审记录 工程名称 滨河国际城2#楼 交底日期 2011 年08 月 12 日 地 点 宽甸镇新开路安阜门街北侧 专业名称 结构 序号 图号 图纸问题 图纸问题交底 1 结施—12 KZ—6 配筋图有两种，应该以哪个为 准 标注错误，以第一个 KZ—6 为准，后一个为 KZ—7 2 结施—12 平面中有 KZ—7，无配筋详图 应该把后一个 KZ—6 改为 KZ—7，同上 3 结施—18 L2 平面位置与楼梯位置不符合，TL1 距 B 轴 3280，L2 距 B 轴 3060，相差 220，以哪个为准 以建施中梯梁详图为准 4 结施—20—27 L3 平面平面距离为 3800，而详图中TL1 距离○3 轴为 3550，相差 250，以哪个为准 以建施中梯梁详图为准 5 结施—28—29 10—11 轴 L4 平面距离 3060，与梯梁 距离不符合，以哪个为准 以建施中梯梁详图为准 6 结施—32 ○2 轴外侧阳台标注宽度为 1000，而详图○6 中标注尺寸为 900，以哪个为准 参照建施阳台详图，以 900 为准 签 字 栏 建设单位 监理单位 设计单位 施工单位 图纸会审记录 工程名称 滨河国际城2#楼 交底日期 2011 年08 月 12 日 地 点 宽甸镇新开路安阜门街北侧 专业名称 结构 序号 图号 图纸问题 图纸问题交底 7 结施—32 侧栏板配筋图是否为详图○8 是 8 结施—33 详图○1 与详图○2 位置是否颠倒 是 9 结施—33 详图混凝土栏板高度为 1200，厨房高 度为 C0713，高度相差 500，如何处理 窗台加高 500，上部平齐 10 结施—20 平面图中，○1 —○4 轴；○A —○D 轴中，没有梁号、配筋，如何处理 重新出图 11 结施—20 平面图中，○1 —○4 轴交○A —○D 轴 间为 W KL。其做法是否与 KL 相同 重新出图 12 结施——33 ○1 详图墙高为 1410，阳台高为 1515，差 90，如何处理 以建施图为准，墙高改为1130 签 字 栏 建设单位 监理单位 设计单位 施工单位 图纸会审记录 工程名称 滨河国际城2 # 楼 交底日期 2 0 1 1 年0 8 月 1 2 日 地 点 宽甸镇新开路安阜门街北侧 专业名称 结构 序号 图号 图纸问题 图纸问题交底 1 3 结施—3 2 ○5 详图中柱子突出混凝土为 150，而遇板处为 200，以哪个为准 以 1 5 0 为准 1 4 结施—3 1 ○1 详图中混凝土造型无法施工，是否 可以改为保温板做，将造型取值 可以 1 5 1 6 1 7 1 8 签 字 栏 建设单...
