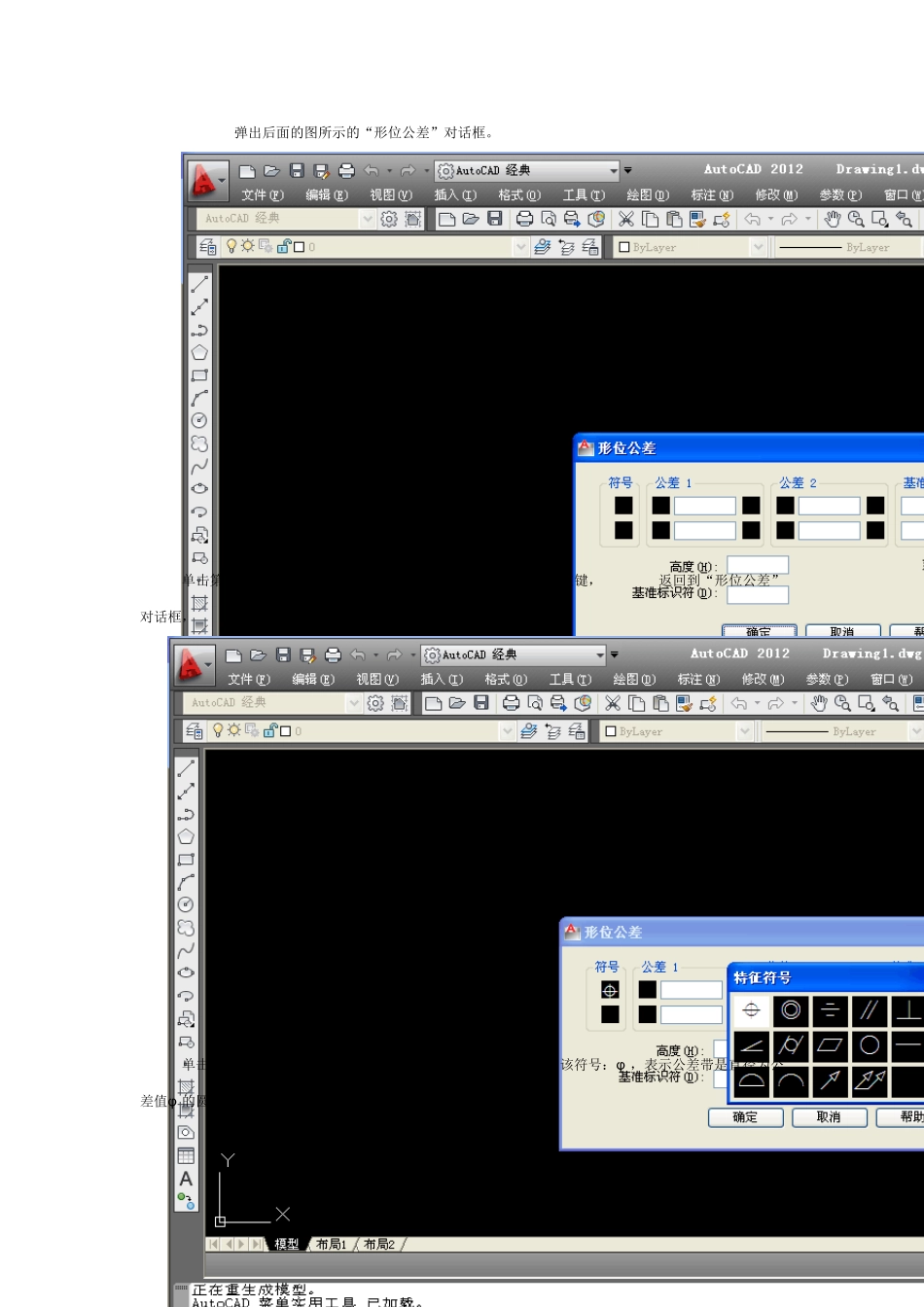

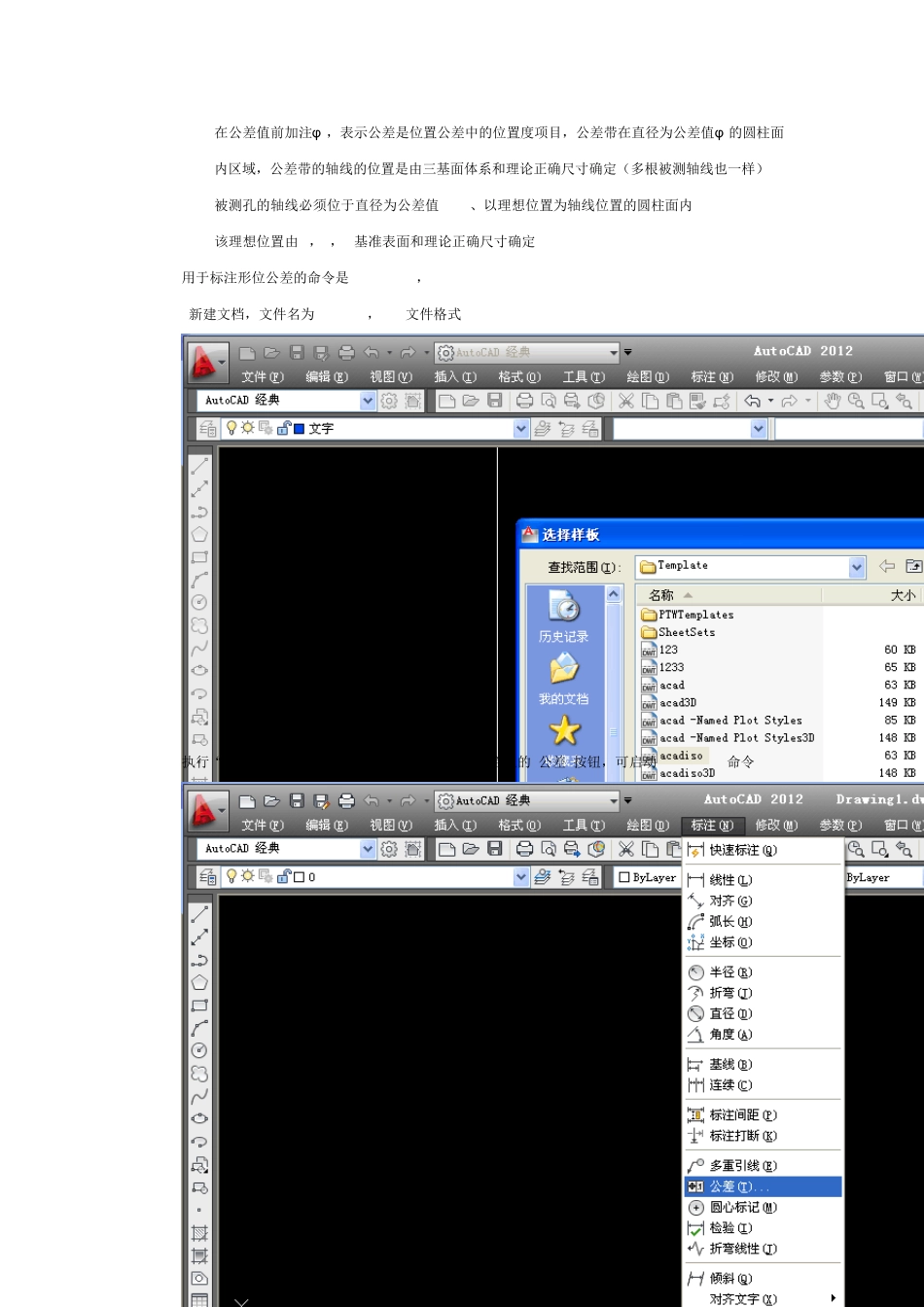

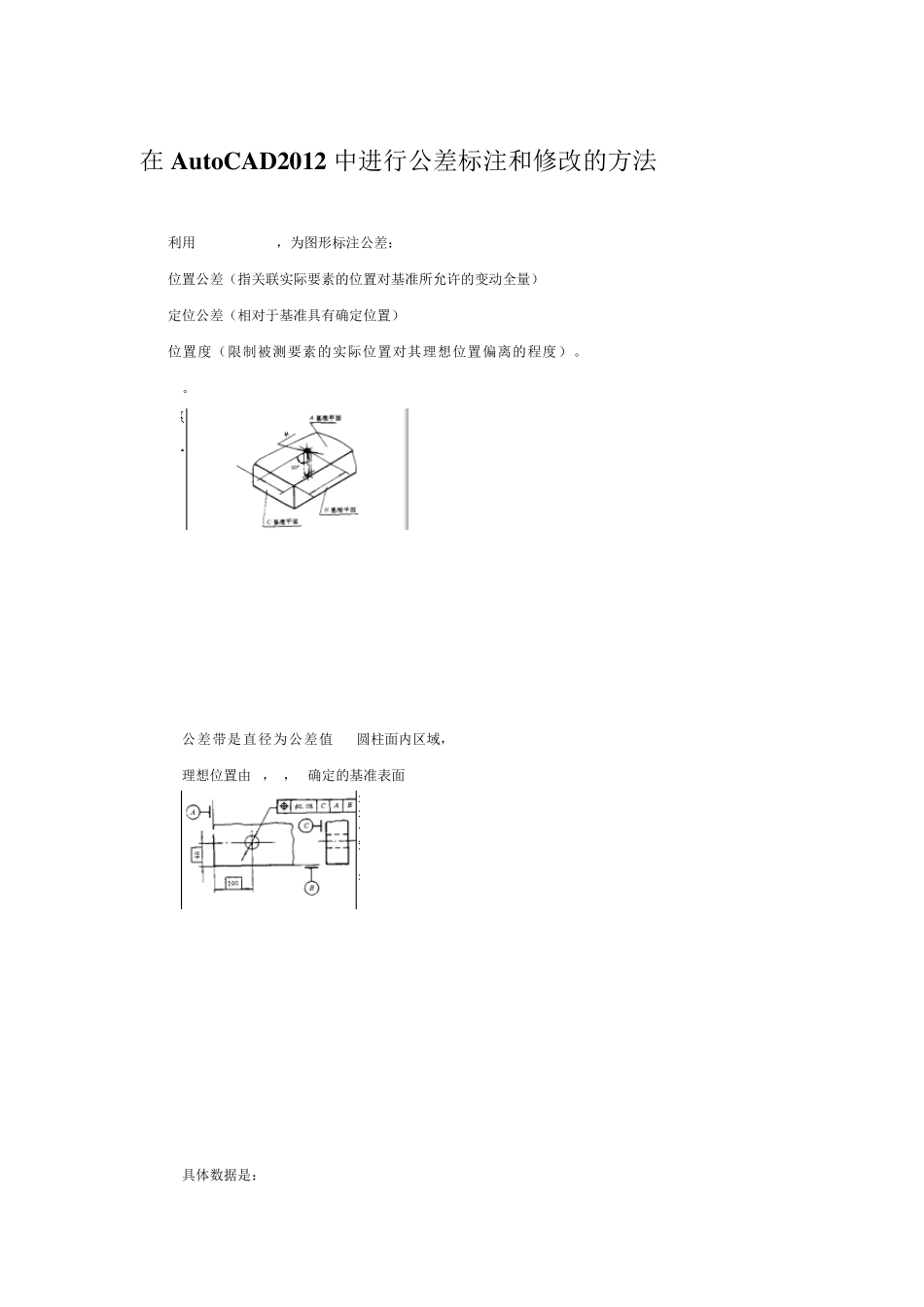

在Au toCAD2012 中进行公差标注和修改的方法 利用AutoCAD2012，为图形标注公差： 位置公差（指关联实际要素的位置对基准所允许的变动全量） 定位公差（相对于基准具有确定位置） 位置度（限制被测要素的实际位置对其理想位置偏离的程度）。 。 公差带是直径为公差值0.08圆柱面内区域， 理想位置由 A，B，C确定的基准表面 具体数据是： 1. 在公差值前加注φ ，表示公差是位置公差中的位置度项目，公差带在直径为公差值φ 的圆柱面内区域，公差带的轴线的位置是由三基面体系和理论正确尺寸确定（多根被测轴线也一样） 2. 被测孔的轴线必须位于直径为公差值0.08、以理想位置为轴线位置的圆柱面内 3. 该理想位置由A，B，C基准表面和理论正确尺寸确定 用于标注形位公差的命令是TOLERANCE， 新建文档，文件名为acadiso，DWT文件格式 执行“标注”，“公差”命令或利用“标注”工具栏上的(公差)按钮，可启动 TOLERANCE命令 AutoCAD弹出后面的图所示的“形位公差”对话框。 单击第一格符号，弹出特征符号，选择相应的符号φ 后，单击左键，AutoCAD返回到“形位公差”对话框， 单击位于文本框前边的第二格小方框，在对应位置自动显示出该符号：φ ，表示公差带是直径为公差值φ 的圆柱面内区域。 单击第三格公差1：，输入0.08，表示：在圆柱面内区域公差值0.08， 第三格公差1 后有一个黑色小框，用于选择有关“包容要求”等附加符号，可从弹出的“包容条件”对话框中确定包容条件。本例忽略；。 “公差 2”选项组用于确定其他公差， 本例忽略，单击基准 1，2，3格，分别输入 A，B，C，表示基准的字母及有关符号，本例表示：理想位置由 A，B，C基准表面。其他空格，如高度，基准标识符，延伸公差带，保持默认空格 确定要标注的内容后，单击对话框中的“确定”按钮，AutoCAD切换到绘图屏幕，并提示：输入公差位置: 将“标注内容”移动指定位置后，单击，确定标注公差的位置。 修改已标注好的公差方法 在命令行中输入：DDEDIT，回车 单击，选择需要修改的标注框后 系统自动弹出标注框，进行相应修改，完成后，确定
