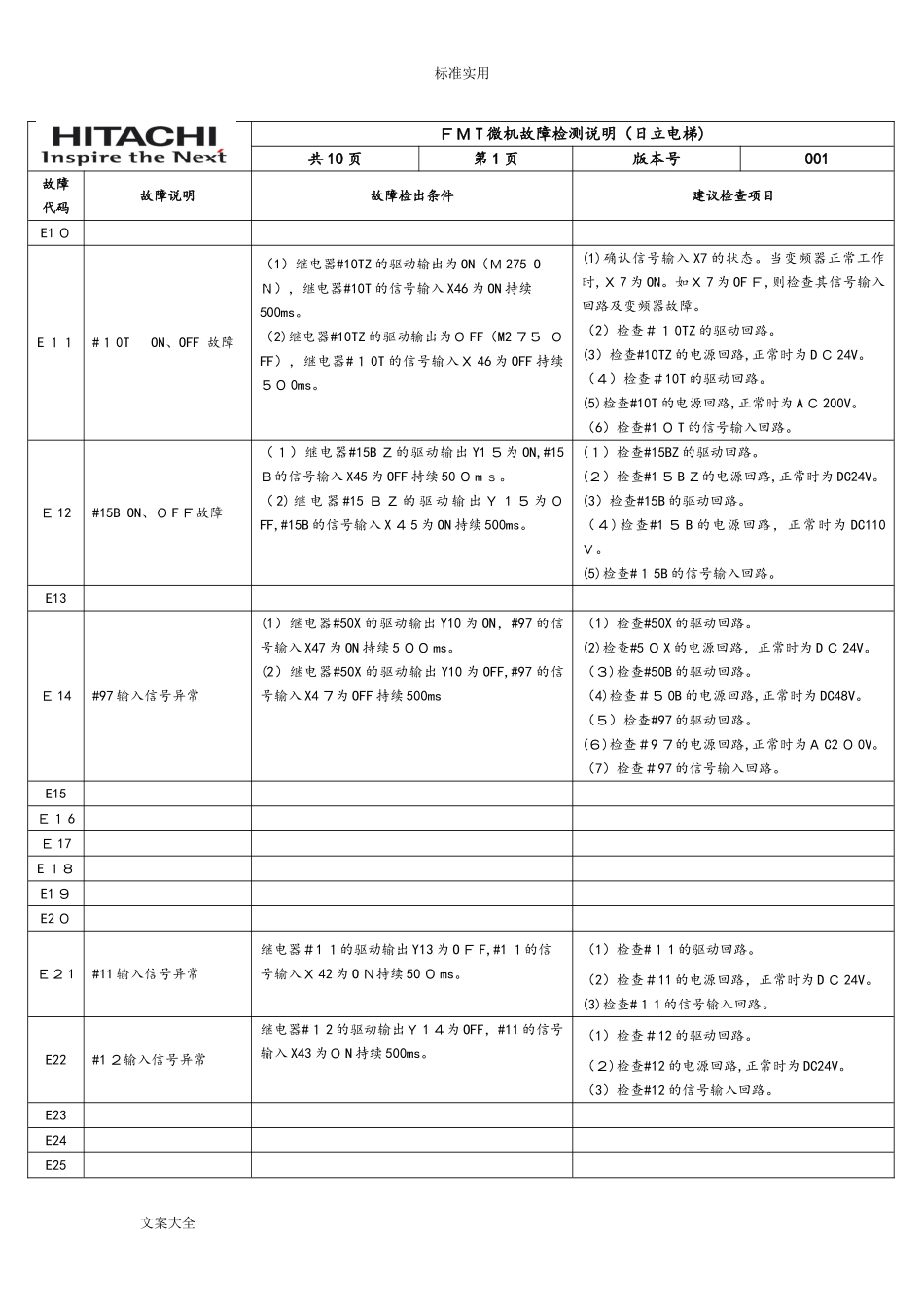

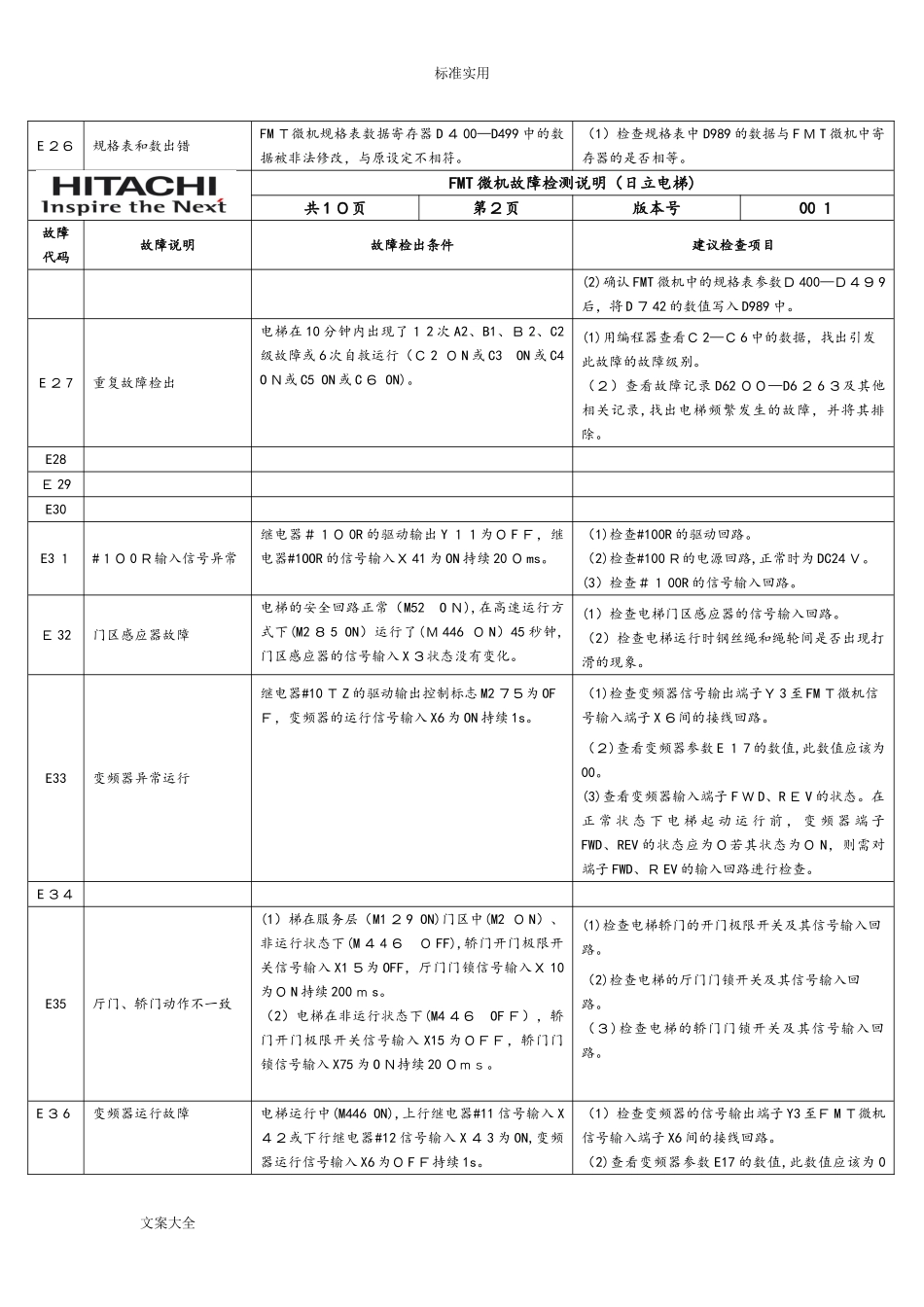

标准实用ＦＭT微机故障检测说明（日立电梯)共10页第1页版本号001故障代码故障说明故障检出条件建议检查项目E1０E１１#１0TON、OFF故障（1）继电器#10TZ的驱动输出为ON（Ｍ275OＮ），继电器#10T的信号输入X46为ON持续500ms。（2)继电器#10TZ的驱动输出为ＯFF（M2７５ＯFF），继电器#１0T的信号输入Ｘ46为OFF持续５０0ms。(1)确认信号输入X7的状态。当变频器正常工作时,Ｘ7为ON。如Ｘ7为OFＦ,则检查其信号输入回路及变频器故障。（2）检查＃１0TZ的驱动回路。(3）检查#10TZ的电源回路,正常时为DＣ24V。（４）检查＃10T的驱动回路。(5)检查#10T的电源回路,正常时为AＣ200V。（6）检查#1０T的信号输入回路。Ｅ12#15BON、ＯFＦ故障（１）继电器#15BＺ的驱动输出Y1５为ON,#15Ｂ的信号输入X45为OFF持续50０mｓ。（2)继电器#15ＢＺ的驱动输出Ｙ1５为ＯFF,#15B的信号输入X４5为ON持续500ms。(１）检查#15BZ的驱动回路。(２）检查#1５BＺ的电源回路,正常时为DC24V。(3）检查#15B的驱动回路。（４)检查#1５B的电源回路，正常时为DC110Ｖ。(5)检查#１5B的信号输入回路。E13Ｅ14#97输入信号异常(1）继电器#50X的驱动输出Y10为ON，#97的信号输入X47为ON持续5００ms。(2）继电器#50X的驱动输出Y10为OFF,#97的信号输入X4７为OFF持续500ms（1）检查#50X的驱动回路。(2)检查#5０X的电源回路，正常时为DＣ24V。（３)检查#50B的驱动回路。（4)检查＃５0B的电源回路,正常时为DC48V。（５）检查#97的驱动回路。(６)检查＃9７的电源回路,正常时为ＡC2０0V。（7）检查＃97的信号输入回路。E15Ｅ１6Ｅ17E１８E1９E2０Ｅ２1#11输入信号异常继电器＃1１的驱动输出Y13为OＦF,#1１的信号输入Ｘ42为OＮ持续50０ms。（1）检查#１1的驱动回路。（2）检查＃11的电源回路，正常时为DＣ24V。(3)检查#１1的信号输入回路。E22#1２输入信号异常继电器#１2的驱动输出Ｙ1４为OFF，#11的信号输入X43为ＯN持续500ms。（1）检查＃12的驱动回路。（２)检查#12的电源回路,正常时为DC24V。（3）检查#12的信号输入回路。E23E24E25文案大全标准实用E２６规格表和数出错FMＴ微机规格表数据寄存器D４00—D499中的数据被非法修改，与原设定不相符。（1）检查规格表中D989的数据与FＭT微机中寄存器的是否相等。FMT微机故障检测说明（日立电梯)共1０页第２页版本号00１故障代码故障说明故障检出条件建议检查项目(2)确认FMT微机中的规格表参数Ｄ400—Ｄ４９9后，将D７42的数值写入D989中。E２7重复故障检出电梯在10分钟内出现了１2次A2、B1、Ｂ2、C2级故障或6次自救运行（Ｃ2ＯN或C3ON或C4OＮ或C5ON或C６ON)。(1)用编程器查看Ｃ2—Ｃ6中的数据，找出引发此故障的故障级别。（２）查看故障记录D62００—D6２6３及其他相关记录,找出电梯频繁发生的故障，并将其排除。E28Ｅ29E30E3１#１０0Ｒ输入信号异常继电器＃１０0R的驱动输出Y１１为ＯFＦ，继电器#1OOR的信号输入Ｘ41为ON持续20０ms。（1)检查#100R的驱动回路。（2)检查#100Ｒ的电源回路,正常时为DC24Ｖ。(3）检查＃１00R的信号输入回路。Ｅ32门区感应器故障电梯的安全回路正常（M52OＮ),在高速运行方式下(M2８5ON）运行了(Ｍ446ＯN）45秒钟,门区感应器的信号输入X３状态没有变化。(1）检查电梯门区感应器的信号输入回路。（2）检查电梯运行时钢丝绳和绳轮间是否出现打滑的现象。E33变频器异常运行继电器#10ＴZ的驱动输出控制标志M2７５为OFＦ，变频器的运行信号输入X6为ON持续1s。（1)检查变频器信号输出端子Ｙ3至FMＴ微机信号输入端子X６间的接线回路。（２)查看变频器参数E１7的数值,此数值应该为00。(3)查看变频器输入端子FＷD、RＥV的状态。在正常状态下电梯起动运行前，变频器端子FWD、REV的状态应为Ｏ若其状态为ＯN，则需对端子FWD、ＲEV的输入回路进行检查。E３４E35厅门、轿门动作不一致(1）梯在服务层（M1２9ON)门区中(M2ＯN）、非运行状态下(M４4６ＯFF),轿门开门极限开关信号输入X1５为OFF，厅门门锁信号输入Ｘ10为ＯN持续200ｍs。（2）电梯在非运行状态下(M4４６OFＦ），轿门开门极限开关信号输入X15为ＯＦＦ，轿门门锁信号输入X75为OＮ持续20０ｍｓ。(1)检查电梯轿门的开门...
