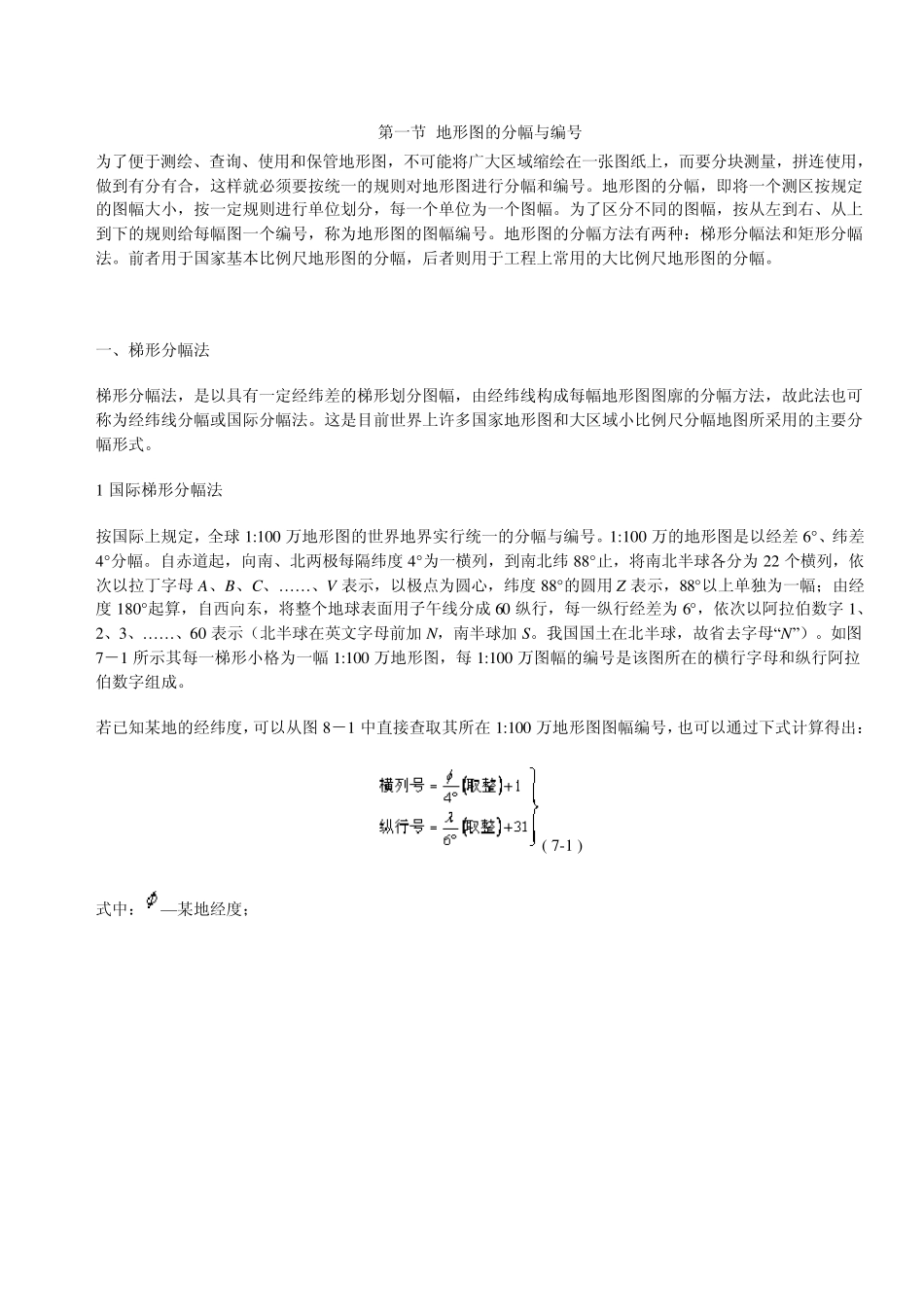

第一节 地形图的分幅与编号 为了便于测绘、查询、使用和保管地形图,不可能将广大区域缩绘在一张图纸上,而要分块测量,拼连使用,做到有分有合,这样就必须要按统一的规则对地形图进行分幅和编号。地形图的分幅,即将一个测区按规定的图幅大小,按一定规则进行单位划分,每一个单位为一个图幅。为了区分不同的图幅,按从左到右、从上到下的规则给每幅图一个编号,称为地形图的图幅编号。地形图的分幅方法有两种:梯形分幅法和矩形分幅法。前者用于国家基本比例尺地形图的分幅,后者则用于工程上常用的大比例尺地形图的分幅。 一、梯形分幅法 梯形分幅法,是以具有一定经纬差的梯形划分图幅,由经纬线构成每幅地形图图廓的分幅方法,故此法也可称为经纬线分幅或国际分幅法。这是目前世界上许多国家地形图和大区域小比例尺分幅地图所采用的主要分幅形式。 1 国际梯形分幅法 按国际上规定,全球 1:100 万地形图的世界地界实行统一的分幅与编号。1:100 万的地形图是以经差 6° 、纬差4° 分幅。自赤道起,向南、北两极每隔纬度 4° 为一横列,到南北纬 88° 止,将南北半球各分为22 个横列,依次以拉丁字母 A、B、C、……、V 表示,以极点为圆心,纬度 88° 的圆用 Z 表示,88° 以上单独为一幅;由经度 180°起算,自西向东,将整个地球表面用子午线分成 60 纵行,每一纵行经差为6° ,依次以阿拉伯数字 1、2、3、……、60 表示(北半球在英文字母前加 N,南半球加 S。我国国土在北半球,故省去字母“N”)。如图7-1 所示其每一梯形小格为一幅1:100 万地形图,每 1:100 万图幅的编号是该图所在的横行字母和纵行阿拉伯数字组成。 若已知某地的经纬度,可以从图8-1 中直接查取其所在 1:100 万地形图图幅编号,也可以通过下式计算得出: ( 7-1 ) 式中:— 某地经度; 1:100 万以下图幅是在1:100 万图幅的基础上划分的,具体情况如图7-2 所示。 (1)1:50 万、1:25 万、1:20 万、1:10 万地形图的分幅与编号 这四种比例尺的地形图编号都是在1:100 万图幅号后分别加上自己的代号组成,即 1:50 万地形图的分幅是按经差 3°、纬差 2°,将一幅1:100 万地形图划分成四幅,其编号是在1:100 万地形图的编号后分别加上A、B、C、D 代号;1:25 万地形图的分幅是按经差 1°30'、纬差 1°将 1:100 万地形图分为 16 幅。1:25 万地形图的编号是在1:100 万地形图的图号后加上带方括号的阿拉...
