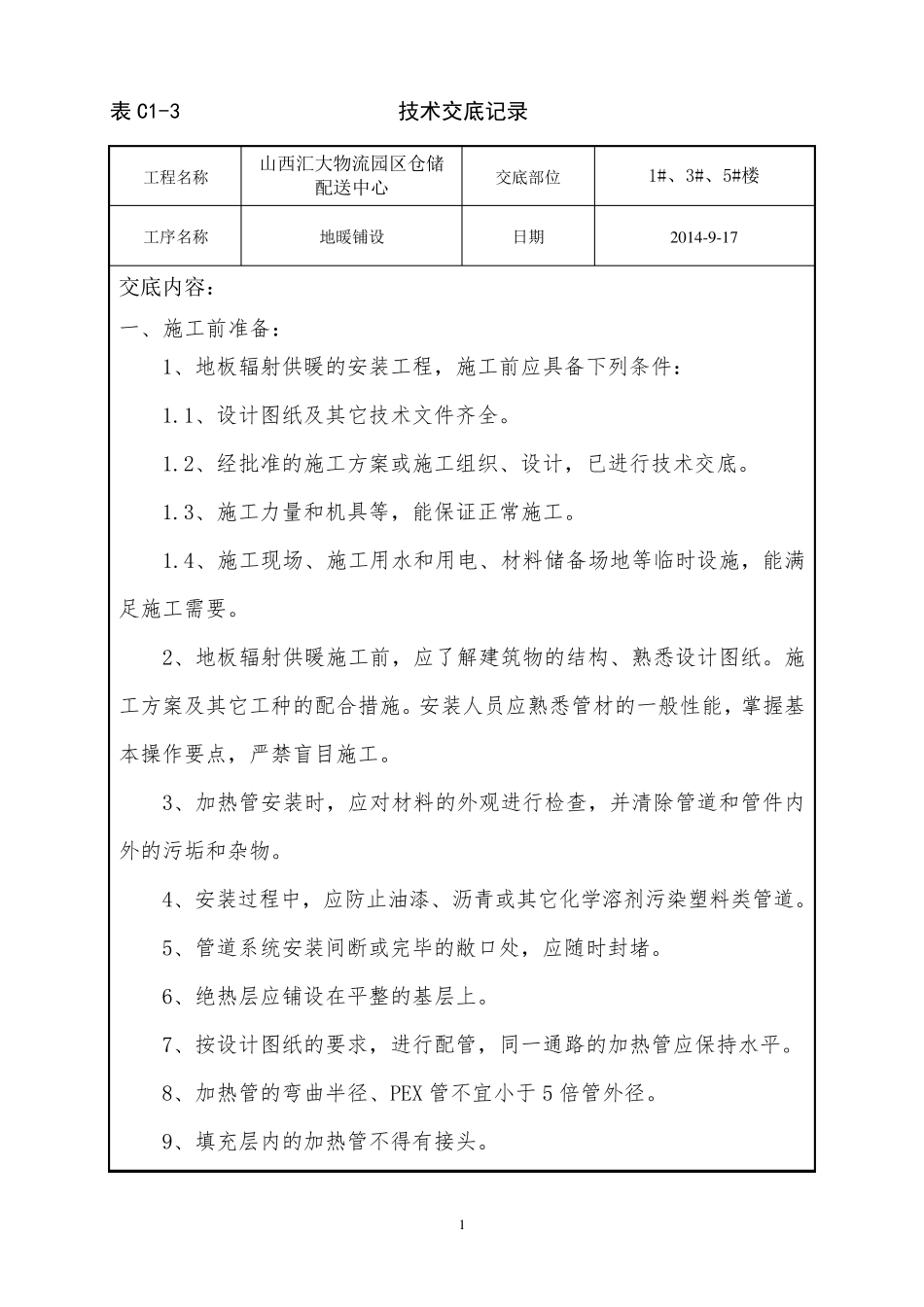

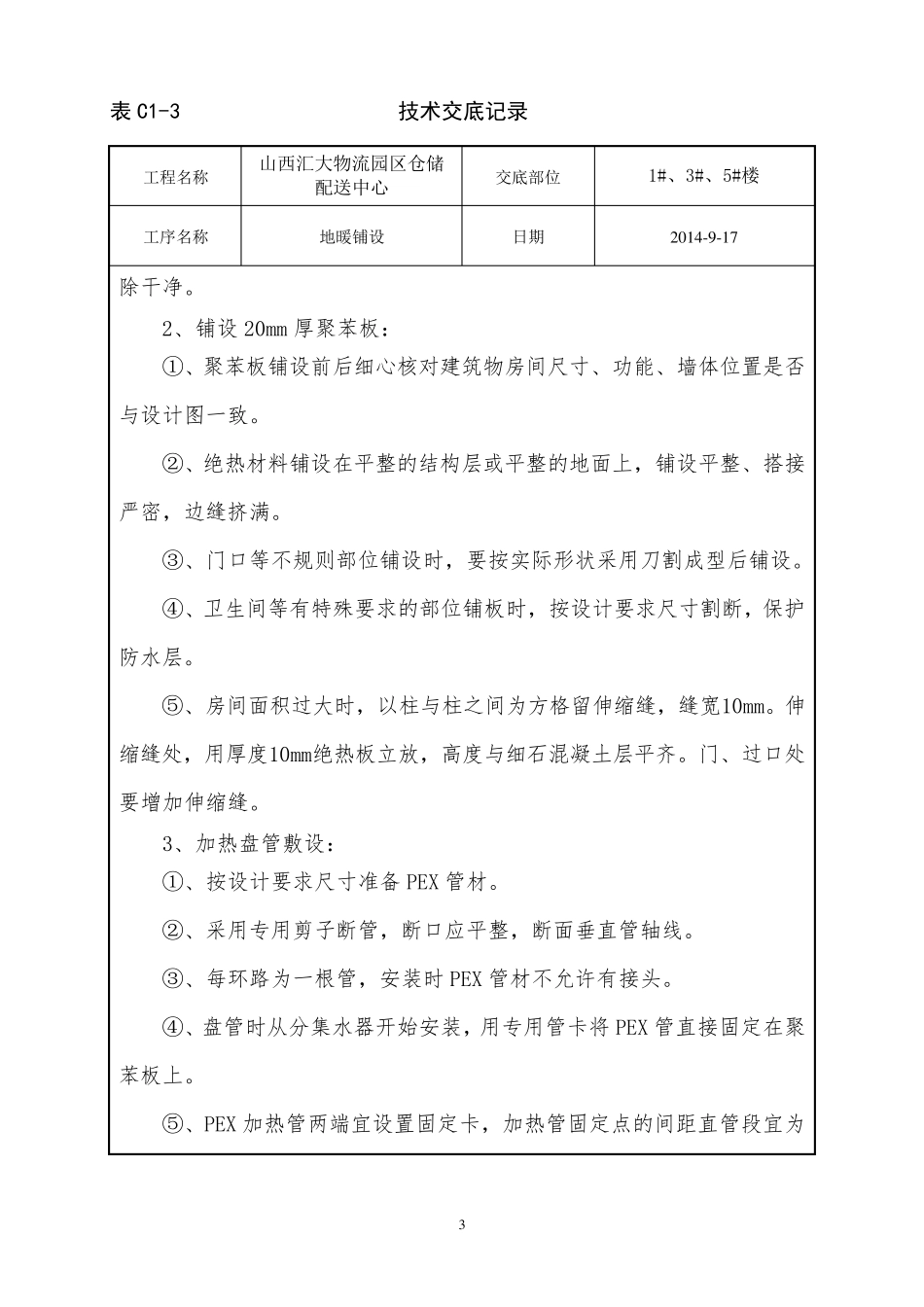

表C1-3 技术交底记录 1 工程名称 山西汇大物流园区仓储配送中心 交底部位 1#、3#、5#楼 工序名称 地暖铺设 日期 2 0 1 4 -9 -1 7 交底内容： 一、施工前准备： 1、地板辐射供暖的安装工程，施工前应具备下列条件： 1.1、设计图纸及其它技术文件齐全。 1.2、经批准的施工方案或施工组织、设计，已进行技术交底。 1.3、施工力量和机具等，能保证正常施工。 1.4、施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。 2、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。 3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。 4、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。 5、管道系统安装间断或完毕的敝口处，应随时封堵。 6、绝热层应铺设在平整的基层上。 7、按设计图纸的要求，进行配管，同一通路的加热管应保持水平。 8、加热管的弯曲半 径 、PEX 管不 宜 小 于 5 倍 管外径 。 9、填 充 层内的加热管不 得 有 接 头 。 表C1-3 技术交底记录 2 工程名称 山西汇大物流园区仓储配送中心 交底部位 1#、3#、5#楼 工序名称 地暖铺设 日期 2 0 1 4 -9 -1 7 10、采用专用工具断管，断口应平整，断口面应垂直于管轴线。 二、施工操作流程： 地面清理—-铺聚苯板—-铺铝薄纸—-加热盘管敷设—-集分水器安装—-地面混凝土带压打点—-浇注细石混凝土现浇层—-浇水养护—-打压-—交工验收。 三、施工工艺方法： 本采暖系统：（一至十一层） 为低区采暖系统，（十二至二十二）为高区采暖系统，均为双管下供下回异程式系统，供回水干管敷设在地下一层顶；立管及用户热计量装置设置在管道井内，每层单独设置热表单独计量，系统每个管井由一组立管负担，户内采用地热盘管。 热媒：采暖热媒为55℃－45℃的低温热水。由小区室外管网提供。 分户计量采暖系统：采用共用立管形式，每层设热量表（热量表安装在管道井内）， 各户供回水敷设在垫层内由楼梯间管井热量表引至用户热媒分集水器。 1、楼地面基层清理： 凡采用地辐射采暖的工程在楼地面施工时，必须严格控制表面的平整度，其平整度允许误差应符合混凝土地面要求。在保温板铺设前应清除楼地面上的垃圾、浮灰、附 着 物 ，特 别 是 油 漆 、涂 料 ...
