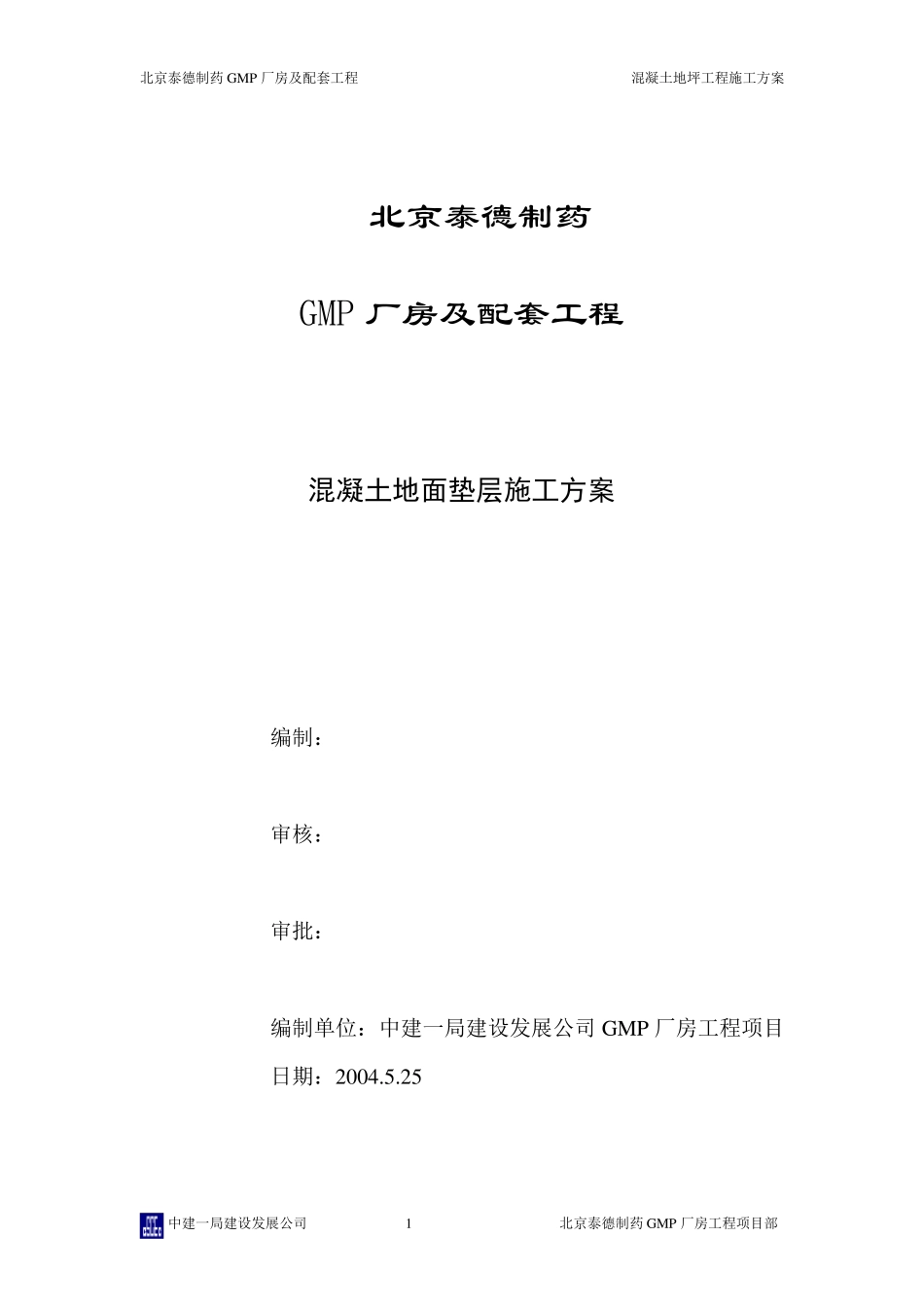

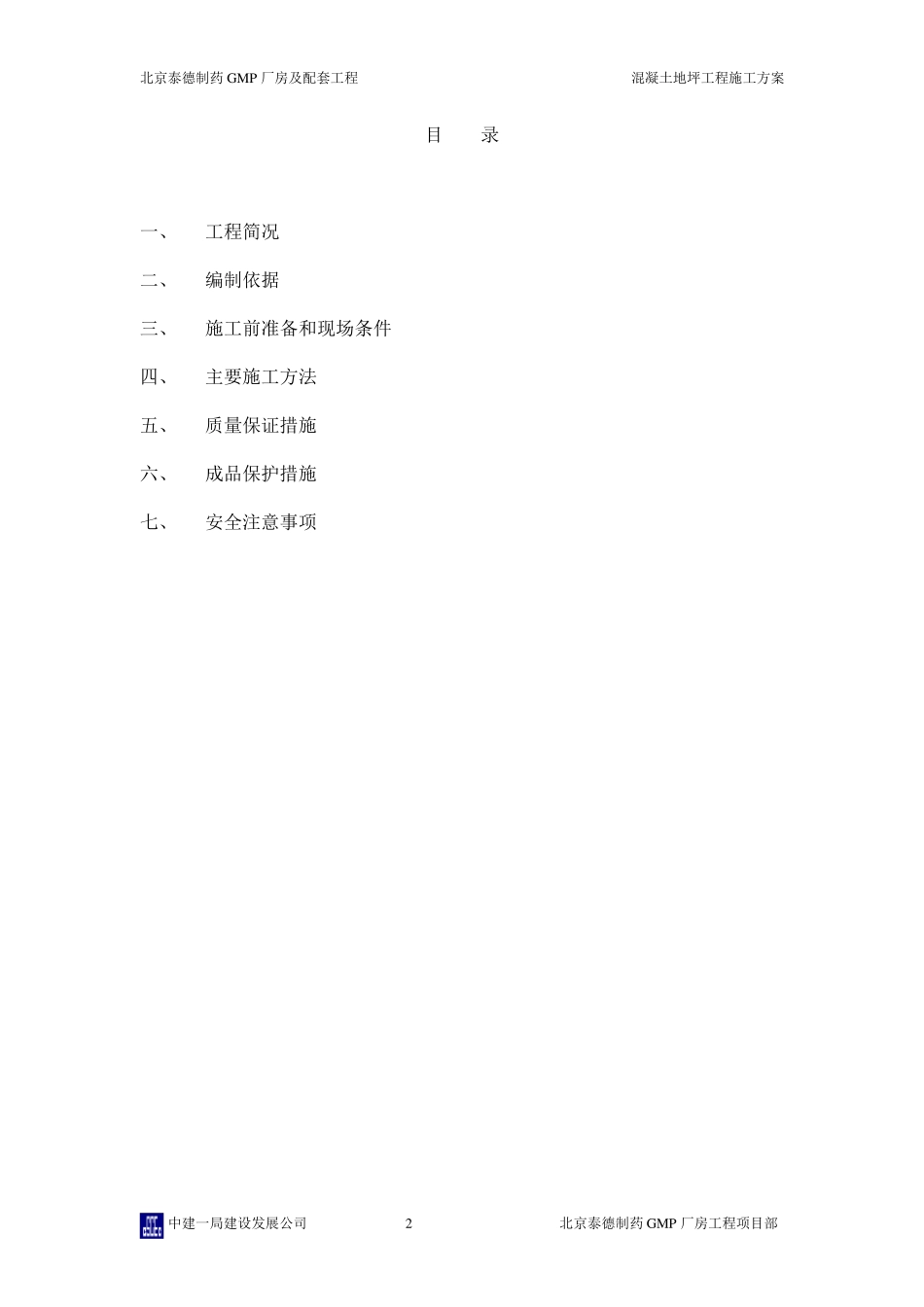

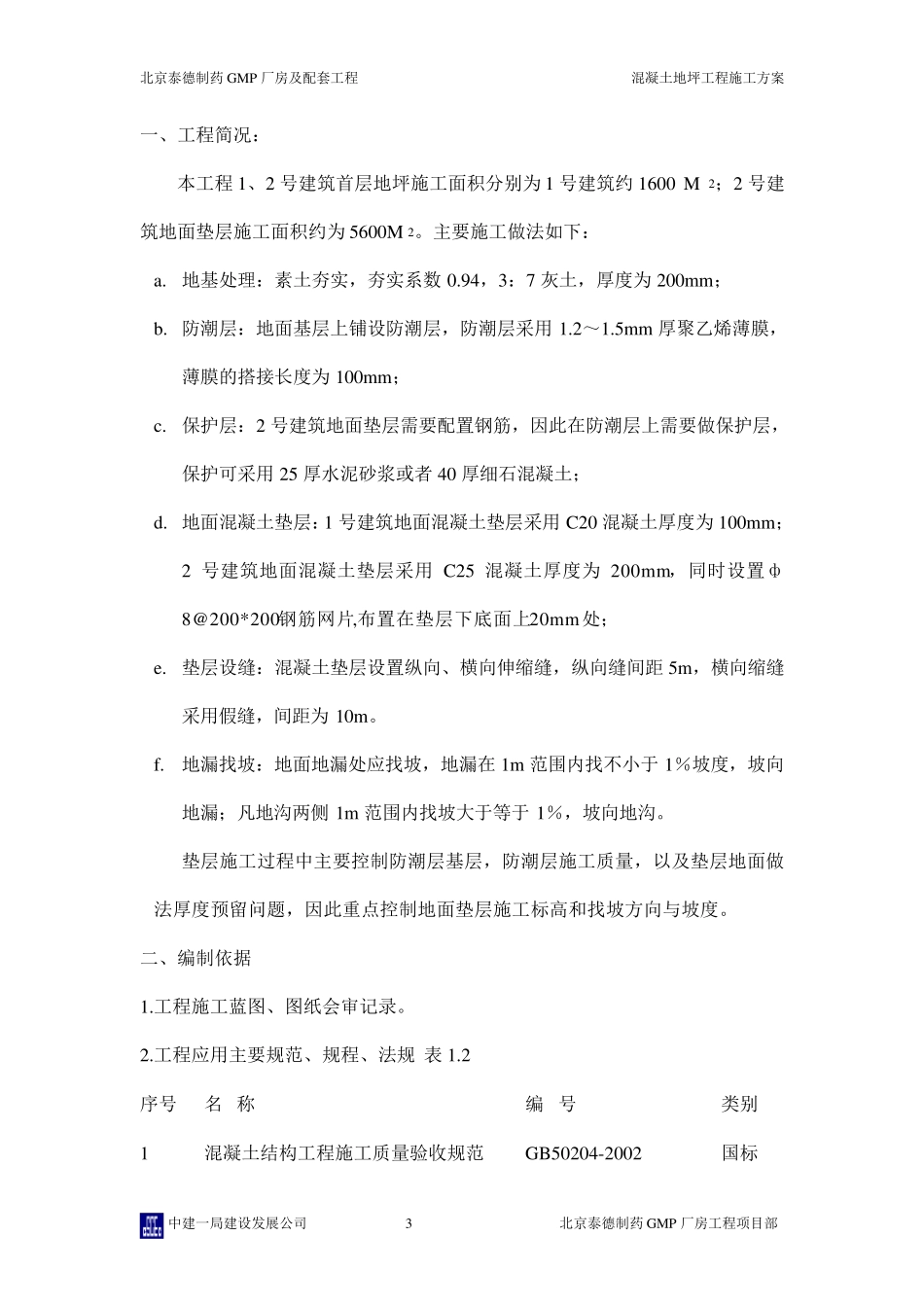

北京泰德制药GMP厂房及配套工程 混凝土地坪工程施工方案 中建一局建设发展公司 1 北京泰德制药GMP厂房工程项目部 北京泰德制药 GMP 厂房及配套工程 混凝土地面垫层施工方案 编制： 审核： 审批： 编制单位：中建一局建设发展公司 GMP厂房工程项目 日期：2004.5.25 北京泰德制药GMP厂房及配套工程 混凝土地坪工程施工方案 中建一局建设发展公司 2 北京泰德制药GMP厂房工程项目部 目 录 一、 工程简况 二、 编制依据 三、 施工前准备和现场条件 四、 主要施工方法 五、 质量保证措施 六、 成品保护措施 七、 安全注意事项 北京泰德制药GMP 厂房及配套工程 混凝土地坪工程施工方案 中建一局建设发展公司 3 北京泰德制药GMP 厂房工程项目部 一、工程简况： 本工程1、2 号建筑首层地坪施工面积分别为1 号建筑约1600 M 2；2 号建筑地面垫层施工面积约为5600M 2。主要施工做法如下： a. 地基处理：素土夯实，夯实系数0.94，3：7 灰土，厚度为200m m ； b. 防潮层：地面基层上铺设防潮层，防潮层采用1.2～1.5m m 厚聚乙烯薄膜，薄膜的搭接长度为100m m ； c. 保护层：2 号建筑地面垫层需要配置钢筋，因此在防潮层上需要做保护层，保护可采用25 厚水泥砂浆或者40 厚细石混凝土； d. 地面混凝土垫层：1 号建筑地面混凝土垫层采用C20 混凝土厚度为100m m ；2 号建筑地面混凝土垫层采用C25 混凝土厚度为200m m ，同时设置ф8@200*200钢筋网片,布置在垫层下底面上20m m 处； e. 垫层设缝：混凝土垫层设置纵向、横向伸缩缝，纵向缝间距 5m ，横向缩缝采用假缝，间距为10m 。 f. 地漏找坡：地面地漏处应找坡，地漏在1m 范围内找不小于1％坡度，坡向地漏；凡地沟两侧1m 范围内找坡大于等于1％，坡向地沟。 垫层施工过程中主要控制防潮层基层，防潮层施工质量，以及垫层地面做法厚度预留问题，因此重点控制地面垫层施工标高和找坡方向与坡度。 二、编制依据 1.工程施工蓝图、图纸会审记 录 。 2.工程应用主要规 范、规 程、法规 表 1.2 序 号 名 称 编 号 类 别 1 混凝土结 构 工程施工质量验 收 规 范 GB50204-2002 国 标 北京泰德制药GMP 厂房及配套工程 混凝土地坪工程施工方案 中建一局建设发展公司 4 北京泰德制药GMP 厂房工程项目部 2 建筑安装分项工程施工工艺规程 DBJ01-26-96 地方 3 建筑施工安全技术规程 2000 版 ...
