坐标投影的ArcGIS操作步骤VIP免费

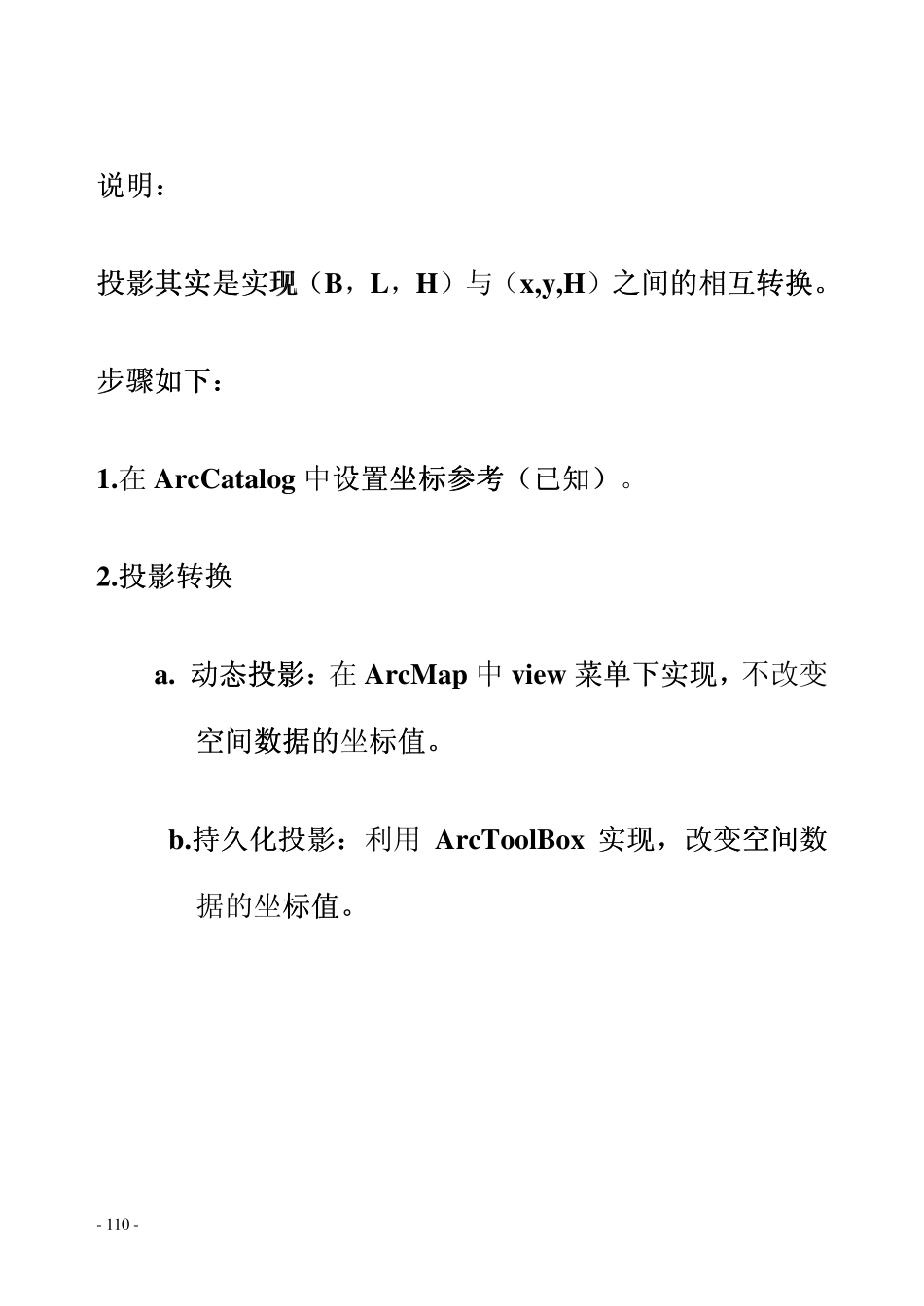

- 1 1 0 - 说明说明：： 投影投影其实其实其实是是实现实现（（B，L，H）与（x,y,H）之间之间的的相互相互转换转换转换。。 步骤步骤如下如下如下：： 1.在 ArcCatalog 中设置设置坐标坐标坐标参考参考参考（（已知已知））。 2.投影投影转换转换 a. 动态动态投影投影投影：：在 ArcMap 中 view 菜单菜单下下实现实现，，不改变空间空间数据数据数据的的坐标值标值。。 b.持久持久化化投影投影：：利用 ArcToolBox 实现实现，，改变改变空间空间空间数数据的坐标值标值。。 - 111 -第四章 空间数据的转换与处理 空间数据是GIS 的一个重要组成部分。整个GIS 都是围绕空间数据的采集、加工、存储、分析和表现展开的。原始数据往往由于在数据结构、数据组织、数据表达等方面与用户自己的信息系统不一致而需要对原始数据进行转换与处理，如投影变换，不同数据格式之间的相互转换，以及数据的裁切、拼接等处理。以上所述的各种数据转换与处理均可以利用 ArcToolbox 中的工具实现。在 ArcGIS9 中，ArcToolbox 嵌入到了 ArcMap 中。本章就投影变换、数据格式转换、数据裁切与拼接等内容分别介绍。 4 .1 投影变换 由于数据源的多样性，当数据与研究、分析问题的空间参考系统（坐标系统、投影方式）不一致时，就需要对数据进行投影变换。同样，在完成本身有投影信息的数据采集时，为了保证数据的完整性和易交换性，要定义数据投影信息。以下就地图投影及投影变换的概念做简单介绍，之后分别讲述在 ArcGIS 中如何实现地图投影定义及变换。 空间数据与地球上的某个位置相对应。对空间数据进行定位，必须将其嵌入到空间参照系中。因为 GIS 描述的是位于地球表面的信息，所以根据地球椭球体建立的地理坐标（经纬网）可以作为空间数据的参照系统。而地球是一个不规则的球体，为了能够将其表面内容显示在平面的显示器或纸面上，就必须将球面地理坐标系统变换到平面投影坐标系统（图 4.1）。因此，运用地图投影方法，建立地球表面上和平面上点的函数关系，使地球表图 4.1 椭球体表面投影到平面的微分梯形 λ λ+dλ φ φ+dφ A B C D A’ B’ C’ D’ Y X O 投影 - 112 - 图4.3 Define Projection 对话框 面上由地理坐标确定的点，在平面上有一个与它相对应的点。地图投影的使用保证了空间信息在地域上的联系和完整性。 当系统使用的数据取自不同地图投影的图幅时，需要将一种投影数据转...
