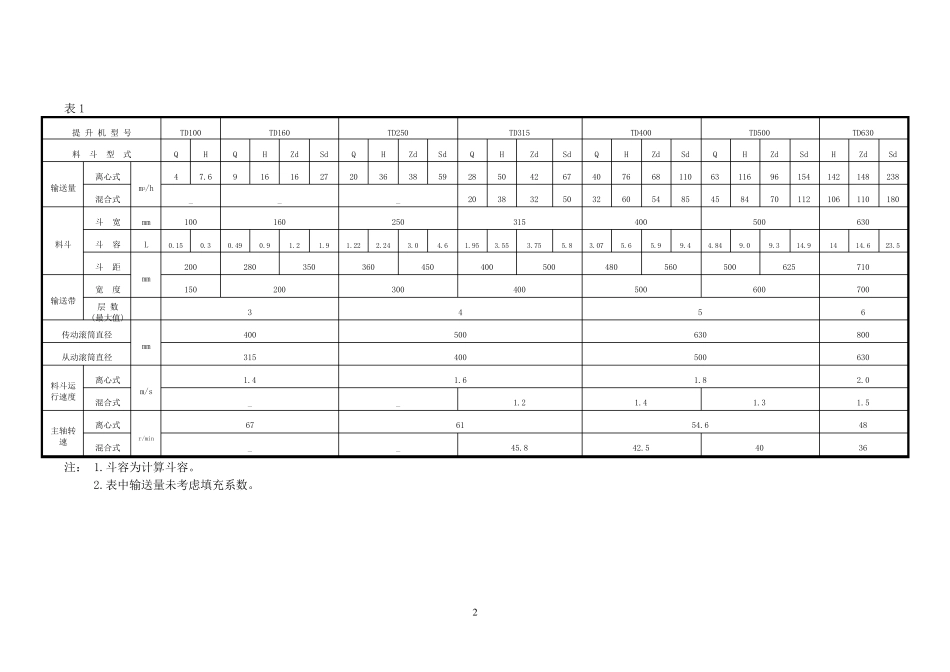

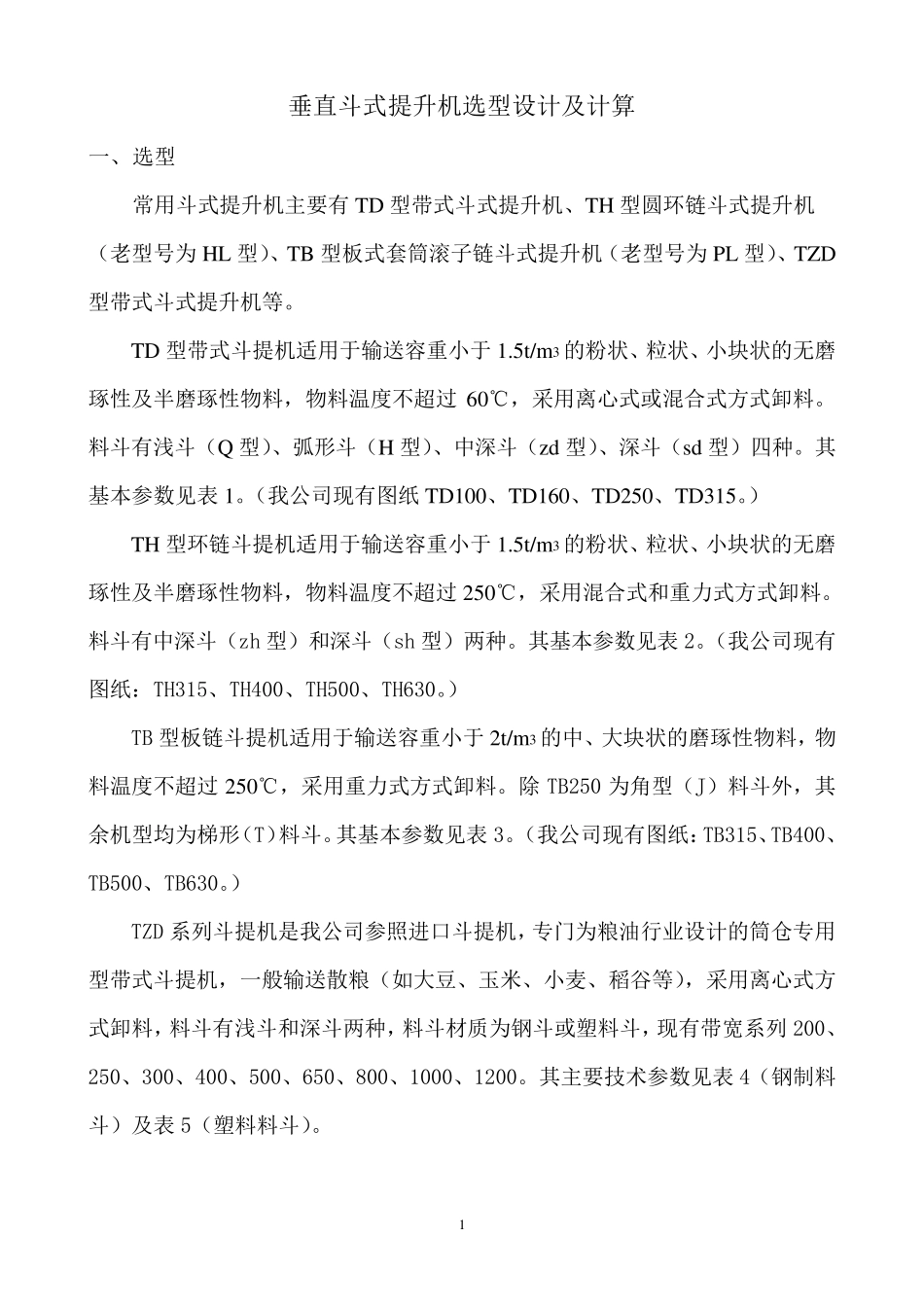

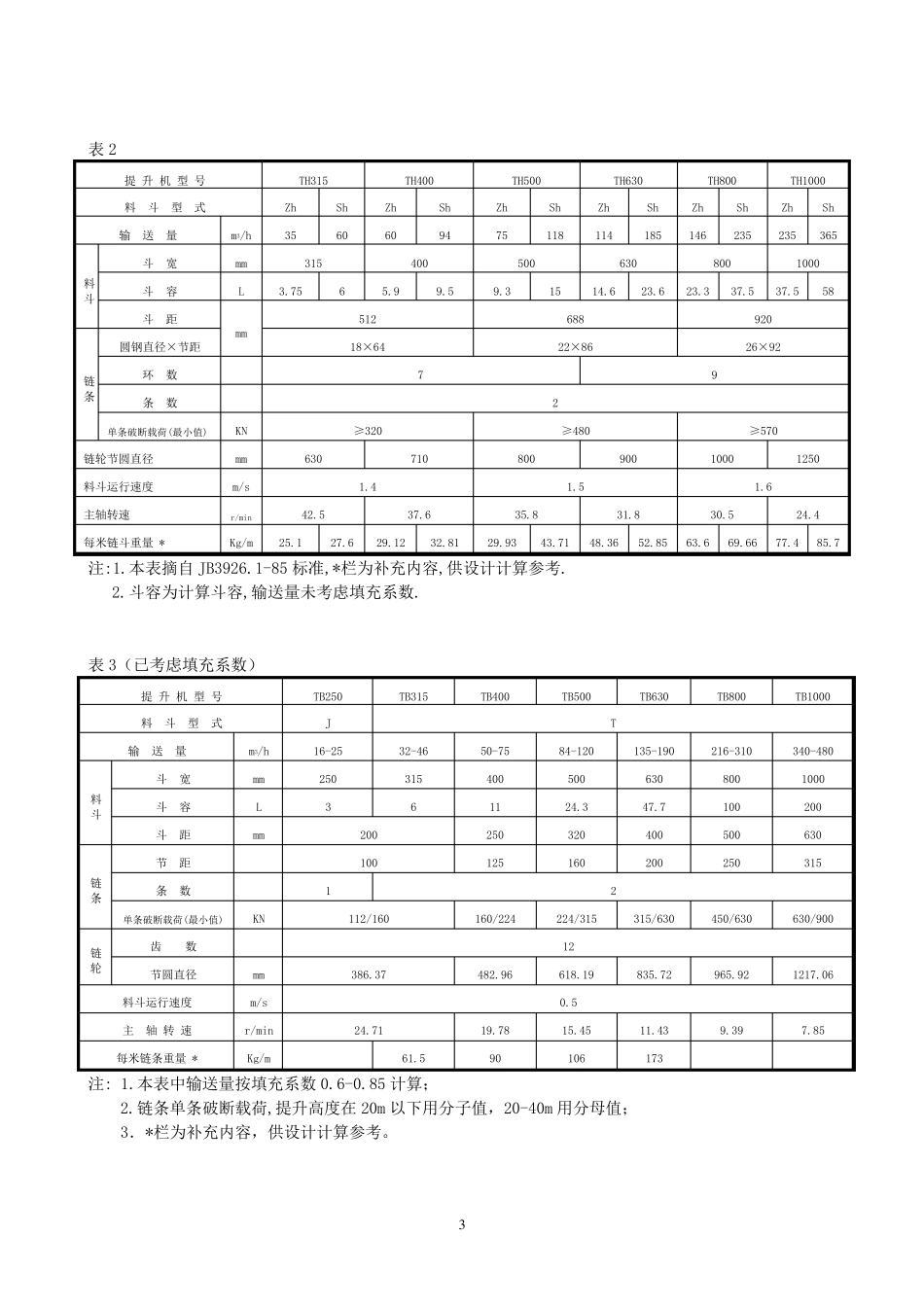

1 垂直斗式提升机选型设计及计算 一、 选型 常用斗式提升机主要有TD 型带式斗式提升机、TH 型圆环链斗式提升机 （老型号为HL 型）、TB 型板式套筒滚子链斗式提升机（老型号为PL 型）、TZD型带式斗式提升机等。 TD 型带式斗提机适用于输送容重小于1.5t/m3 的粉状、粒状、小块状的无磨琢性及半磨琢性物料，物料温度不超过60℃，采用离心式或混合式方式卸料。料斗有浅斗（Q 型）、弧形斗（H 型）、中深斗（z d 型）、深斗（sd 型）四种。其基本参数见表 1。（我公司现有图纸 TD100、TD160、TD250、TD315。） TH 型环链斗提机适用于输送容重小于1.5t/m3 的粉状、粒状、小块状的无磨琢性及半磨琢性物料，物料温度不超过250℃，采用混合式和重力式方式卸料。料斗有中深斗（zh 型）和深斗（sh 型）两种。其基本参数见表 2。（我公司现有图纸：TH315、TH400、TH500、TH630。） TB 型板链斗提机适用于输送容重小于2t/m3 的中、大块状的磨琢性物料，物料温度不超过250℃，采用重力式方式卸料。除 TB250 为角型（J）料斗外，其余机型均为梯形（T）料斗。其基本参数见表 3。（我公司现有图纸：TB315、TB400、TB500、TB630。） TZD 系列斗提机是我公司参照进口斗提机，专门为粮油行业设计的筒仓专用型带式斗提机，一般输送散粮（如大豆、玉米、小麦、稻谷等），采用离心式方式卸料，料斗有浅斗和深斗两种，料斗材质为钢斗或塑料斗，现有带宽系列 200、250、300、400、500、650、800、1000、1200。其主要技术参数见表 4（钢制料斗）及表 5（塑料料斗）。 2 表1 提 升 机 型 号 TD100 TD160 TD250 TD315 TD400 TD500 TD630 料 斗 型 式 Q H Q H Zd Sd Q H Zd Sd Q H Zd Sd Q H Zd Sd Q H Zd Sd H Zd Sd 输送量 离心式 m3/h 4 7.6 9 16 16 27 20 36 38 59 28 50 42 67 40 76 68 110 63 116 96 154 142 148 238 混合式 _ _ _ 20 38 32 50 32 60 54 85 45 84 70 112 106 110 180 料斗 斗 宽 mm 100 160 250 315 400 500 630 斗 容 L 0.15 0.3 0.49 0.9 1.2 1.9 1.22 2.24 3.0 4.6 1.95 3.55 3.75 5.8 3.07 5.6 5.9 9.4 4.84 9.0 9.3 14.9 14 14.6 23.5 斗 距 mm 200 280 350 360 450 400 500 480 560 500 625 710 输送带 宽 度 150 200 300 400 500 600 700 层...
