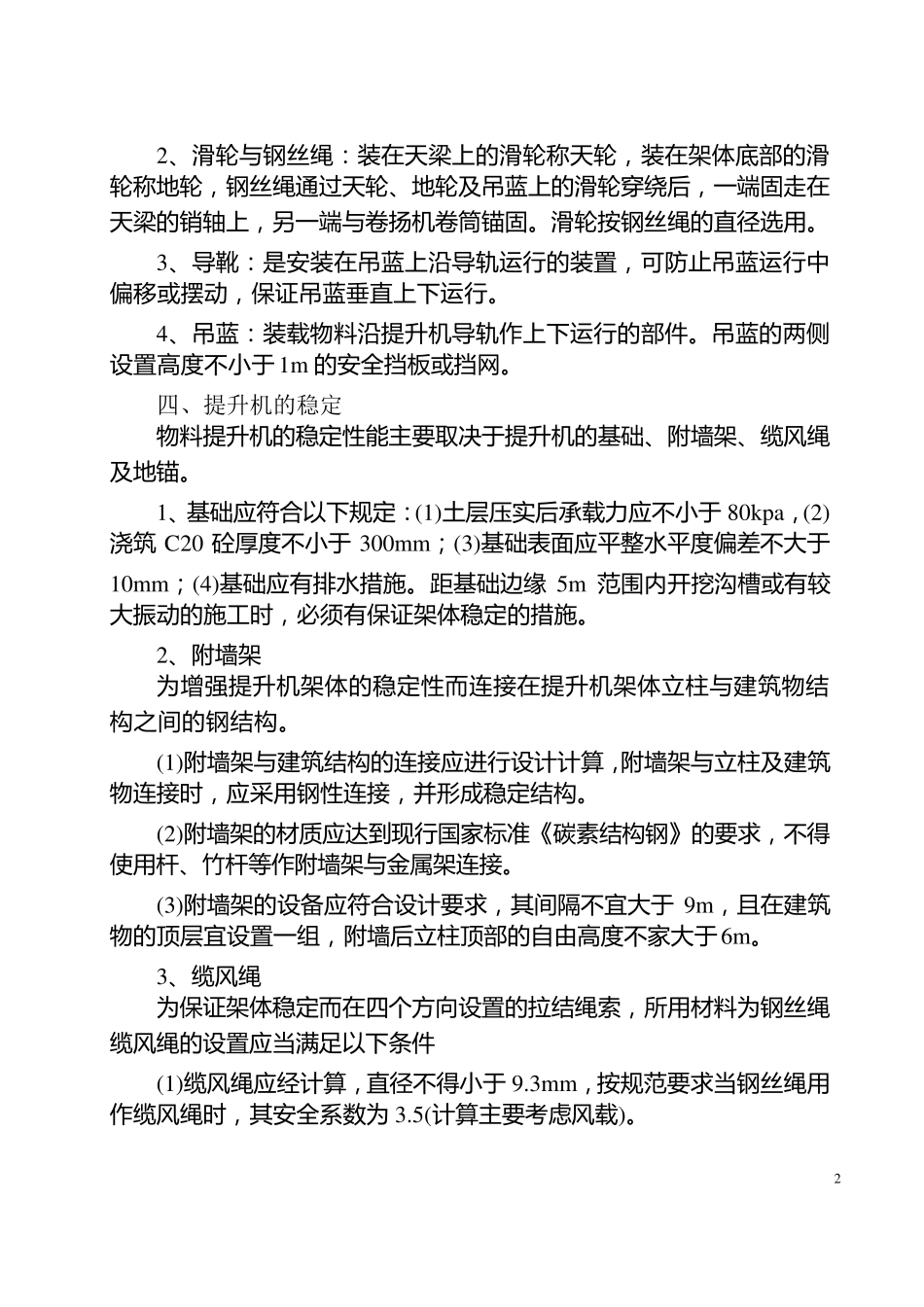

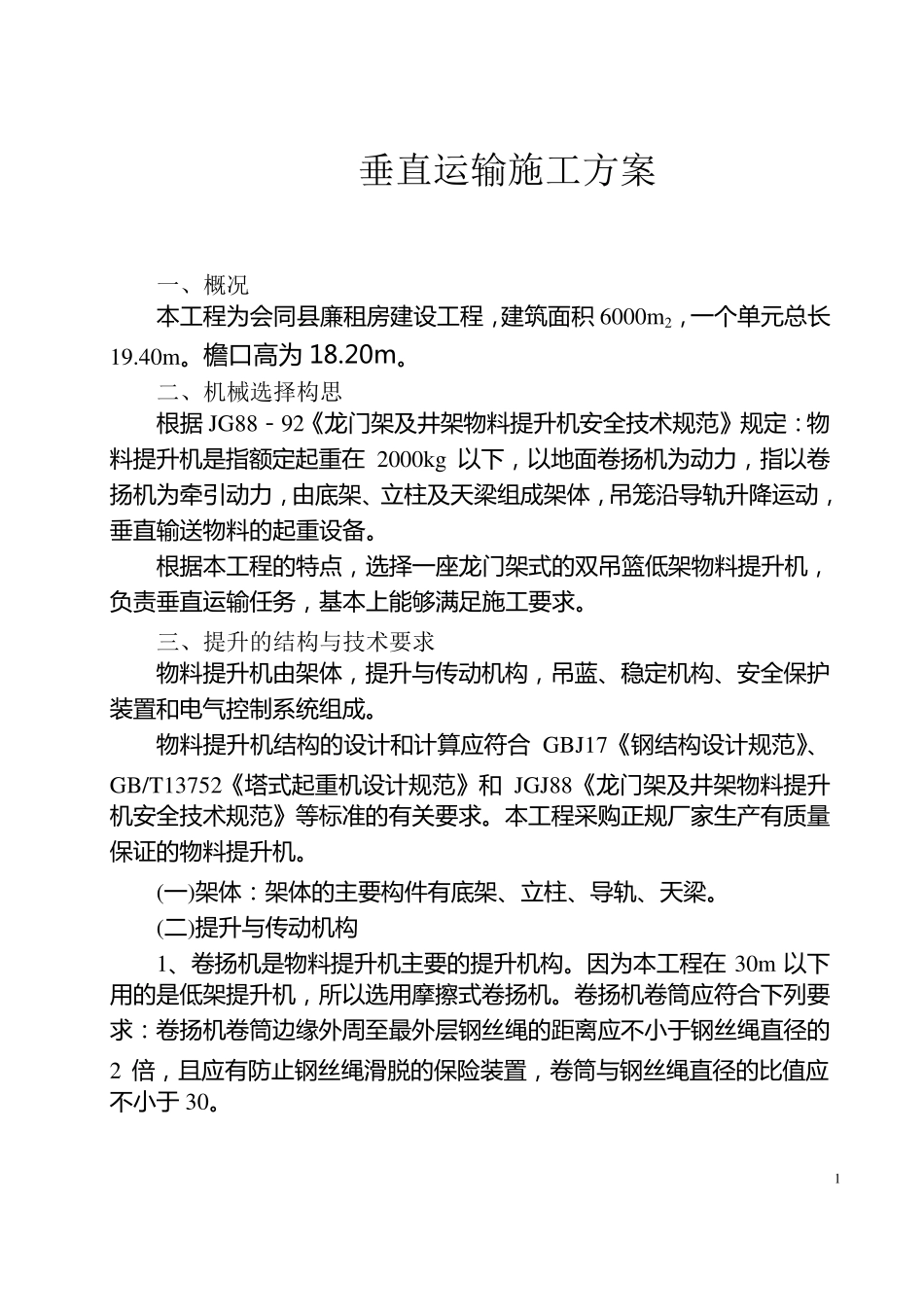

1 垂直运输施工方案 一、概况 本 工 程 为 会 同 县 廉 租 房 建 设 工 程 , 建 筑 面 积 6000m 2, 一 个 单 元 总 长19.40m 。 檐 口 高 为 18.20m。 二、机械选择构思 根 据 JG88- 92《 龙 门 架 及 井 架 物 料 提 升 机 安 全 技 术 规 范 》 规 定 : 物料 提 升 机 是 指 额 定 起 重 在2000kg 以 下 , 以 地 面 卷 扬 机 为 动 力 , 指 以 卷扬 机 为 牵 引 动 力 , 由 底 架 、立柱及 天梁组成架 体, 吊笼沿导轨升 降运动 ,垂直输送物 料 的起 重 设 备。 根 据 本 工 程 的特点, 选择一 座龙 门 架 式的双吊篮低架 物 料 提 升 机 ,负责垂直运输任务, 基本 上能够满足施工 要求。 三、提升的结构与技术要求 物 料 提 升 机 由 架 体, 提 升 与传动 机 构, 吊蓝、稳定 机 构、安 全 保护装置和电气控制系统组成。 物 料 提 升 机 结构的设 计和计算应符合 GBJ17《 钢结构设 计规 范 》、GB/T13752《 塔式起 重 机 设 计规 范 》 和 JGJ88《 龙 门 架 及 井 架 物 料 提 升机 安 全 技 术 规 范 》 等标准的有关要求。 本 工 程 采购正规 厂家生产有质量保证的物 料 提 升 机 。 (一 )架 体: 架 体的主要构件有底 架 、立柱、导轨、天梁。 (二)提 升 与传动 机 构 1、卷 扬 机 是 物 料 提 升 机 主要的提 升 机 构。 因为 本 工 程 在30m 以 下用的是 低架 提 升 机 , 所以 选用摩擦式卷 扬 机 。 卷 扬 机 卷 筒应符合下 列要求: 卷 扬 机 卷 筒边缘外周至最外层钢丝绳的距离应不小于钢丝绳直径的2 倍, 且应有防止钢丝绳滑脱的保险装置, 卷 筒与钢丝绳直径的比值应不小于 30。 2 2、滑轮与钢丝绳:装在天梁上的滑轮称天轮,装在架体底部的滑轮称地轮,钢丝绳通过天轮、地轮及吊蓝上的滑轮穿绕后,一端固走在天梁的销轴上,另一端与卷扬机卷筒锚固。滑轮按钢丝绳的直径选用。 3、导靴:是安装在吊蓝上沿导轨运行的装置,可防止吊蓝运行中偏移或摆动,保证吊蓝垂直上下运行。 4、吊蓝:装载物料沿提升机导轨作上下运行的部件。吊蓝的两侧设置高度不小于 1m 的安全挡板或挡网。 四、提升机的稳定 物料提升机的稳定性能主要取决于提升机的基...
