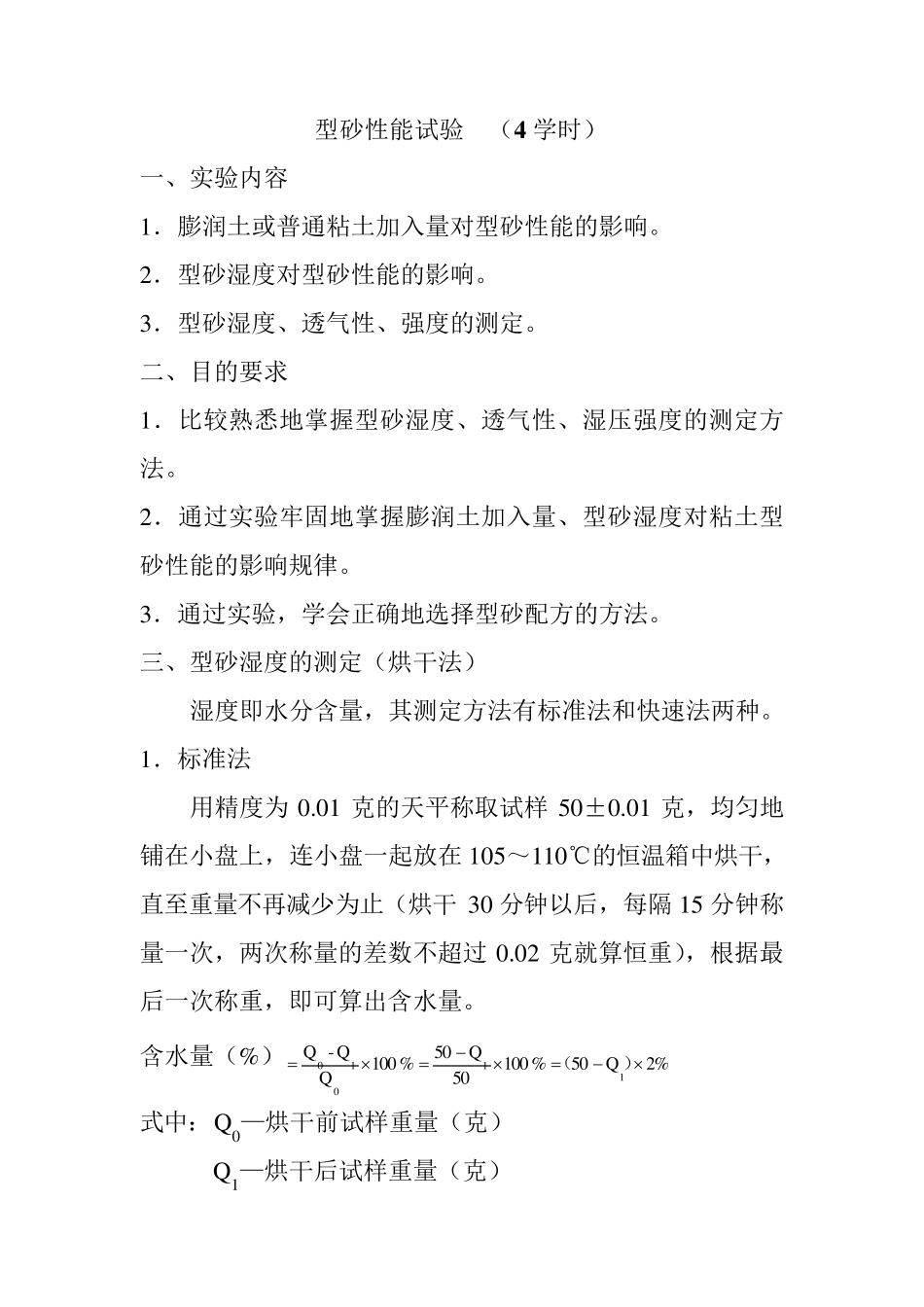

型砂性能试验 (4 学时) 一、实验内容 1.膨润土或普通粘土加入量对型砂性能的影响。 2.型砂湿度对型砂性能的影响。 3.型砂湿度、透气性、强度的测定。 二、目的要求 1.比较熟悉地掌握型砂湿度、透气性、湿压强度的测定方法。 2.通过实验牢固地掌握膨润土加入量、型砂湿度对粘土型砂性能的影响规律。 3.通过实验,学会正确地选择型砂配方的方法。 三、型砂湿度的测定(烘干法) 湿度即水分含量,其测定方法有标准法和快速法两种。 1.标准法 用精度为0.01 克的天平称取试样50±0.01 克,均匀地铺在小盘上,连小盘一起放在 105~110℃的恒温箱中烘干,直至重量不再减少为止(烘干30 分钟以后,每隔 15 分钟称量一次,两次称量的差数不超过0.02 克就算恒重),根据最后一次称重,即可算出含水量。 含水量(%)2%Q50%10050Q50%100QQ-Q11010)( 式中:Q 0—烘干前试样重量(克) Q 1—烘干后试样重量(克) 2.快速法 铸工车间通常用图8 示红外线烘干器测定型砂湿度。其过程如下:用天平称取试料50±0.1 克或 20±0.1 克,均匀无损地铺在承砂盘上,并将承砂盘插入红外线烘干器中,开启电源,型砂在红外线灯光照射下被烘干,直至恒重,大约需要 4—8 分钟,冷却后重新称重,便可按下式计算含水量。 含水量(%)%100QQ-Q010 图8 红外线烘干器 四、圆柱形标准试样的准备 标准砂样是在图9 示的摏砂样器上制成,其过程如下: ①称取型砂160~170 克(一般根据经验取样)左右,倒入圆柱形试样筒中(注意试样筒中不要装倒)。 图9 摏砂样器 ②右手操纵手柄 5 使冲头举起,左手将砂样筒连同底座放于冲头下,然后放下手柄 5 ,使冲头插入砂样筒内。 ③转动凸轮手柄 3 三次,使重锤冲击试样三次。此时,应检查冲击导杆顶端是否在公差刻线之内,如在刻线之内,试样便制成,否则试样应报废、重做。 ④右手操纵手柄 5 使冲头举起,左手将试样筒取出,试样筒连同试样一起拿到透气性测定仪上去测定型砂透气性。 五、型砂透气性测定 透气性测定是在图1 0 所示透气性测定仪上进行,其测定方法可分为标准法和快速法二种。 图10 透气性测定仪 1.标准法测定型砂透气性 将制好的圆柱形标准砂样连同试样筒一起安放在透气性测定仪的试样座上,把三通阀手柄旋至“吸放气”位置,慢慢提起钟罩到2000 C·C 刻度处,使钟罩内吸气达 2000厘米 3,立即把三通阀手柄旋至“关闭”位置...
