型钢(槽钢、工字、角钢、扁钢...)理论重量表大全VIP免费

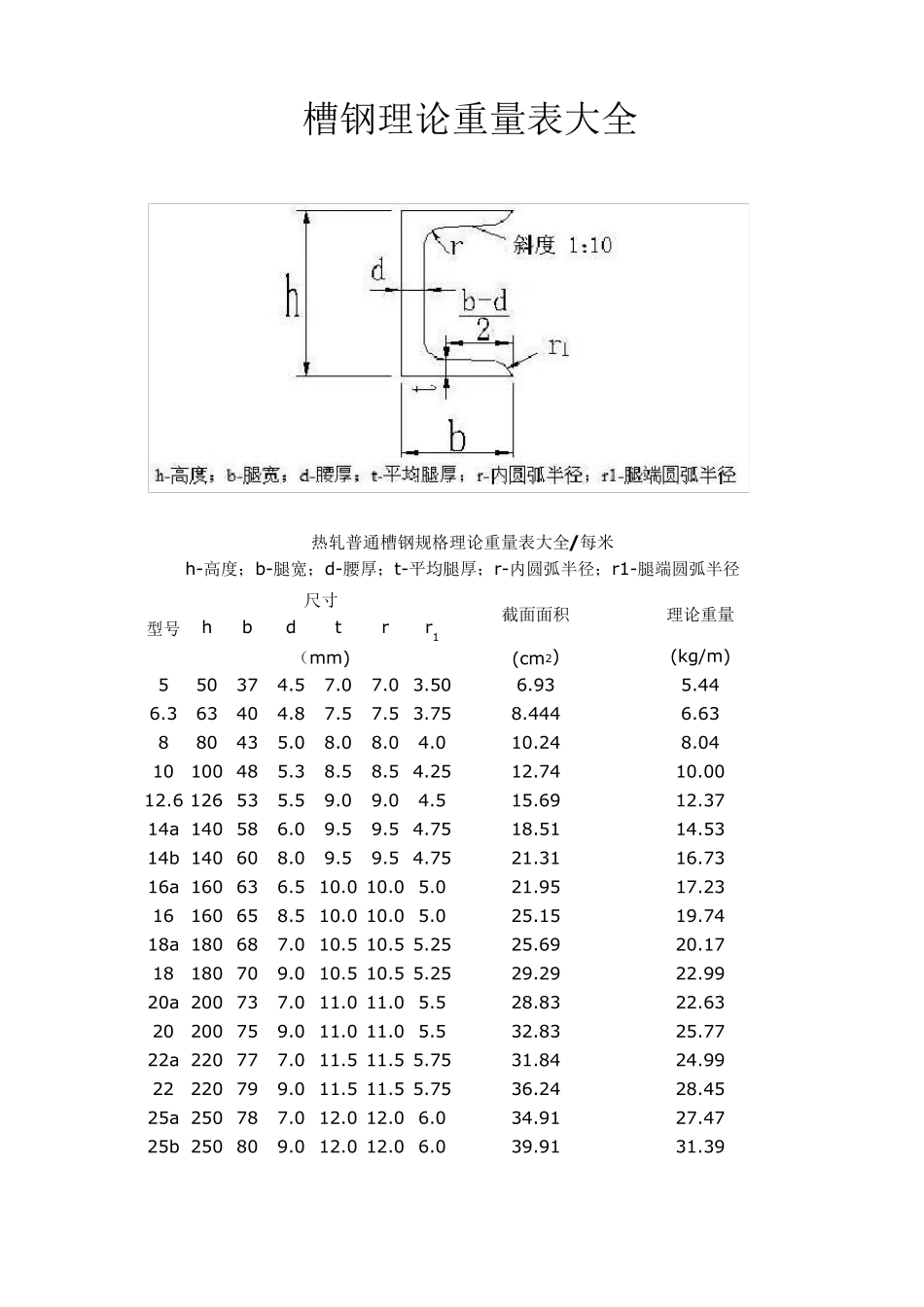

型钢(槽钢、工字、角钢、扁钢...)理论重量表大全_第1页
1/19

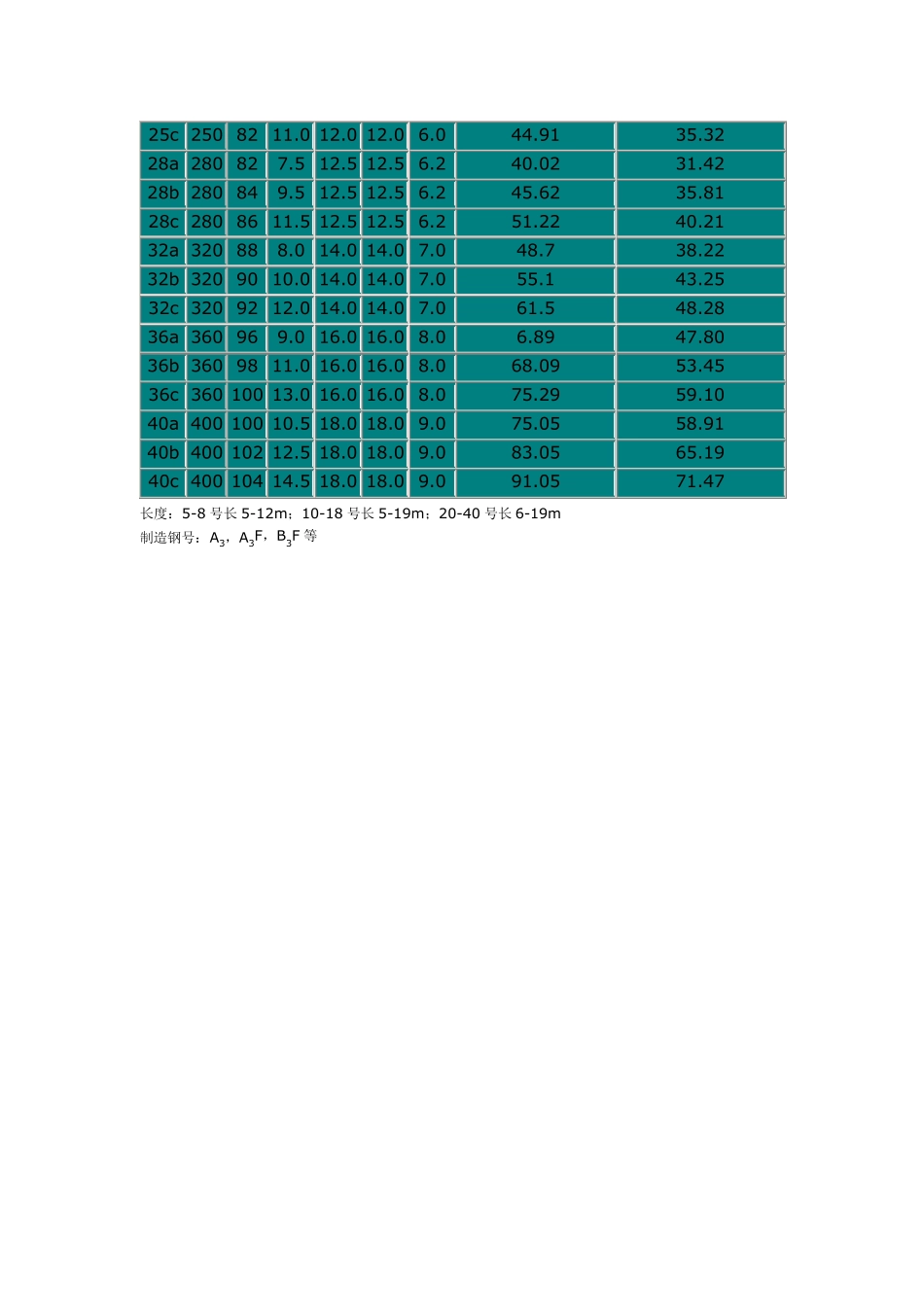

型钢(槽钢、工字、角钢、扁钢...)理论重量表大全_第2页
2/19
型钢(槽钢、工字、角钢、扁钢...)理论重量表大全_第3页
3/19
槽钢理论重量表大全 热轧普通槽钢规格理论重量表大全/ 每米 h-高度;b-腿宽;d-腰厚;t-平均腿厚;r-内圆弧半径;r1-腿端圆弧半径 型号 尺寸 截面面积 理论重量 h b d t r r1 (mm) (cm2) (kg/m) 5 50 37 4.5 7.0 7.0 3.50 6.93 5.44 6.3 63 40 4.8 7.5 7.5 3.75 8.444 6.63 8 80 43 5.0 8.0 8.0 4.0 10.24 8.04 10 100 48 5.3 8.5 8.5 4.25 12.74 10.00 12.6 126 53 5.5 9.0 9.0 4.5 15.69 12.37 14a 140 58 6.0 9.5 9.5 4.75 18.51 14.53 14b 140 60 8.0 9.5 9.5 4.75 21.31 16.73 16a 160 63 6.5 10.0 10.0 5.0 21.95 17.23 16 160 65 8.5 10.0 10.0 5.0 25.15 19.74 18a 180 68 7.0 10.5 10.5 5.25 25.69 20.17 18 180 70 9.0 10.5 10.5 5.25 29.29 22.99 20a 200 73 7.0 11.0 11.0 5.5 28.83 22.63 20 200 75 9.0 11.0 11.0 5.5 32.83 25.77 22a 220 77 7.0 11.5 11.5 5.75 31.84 24.99 22 220 79 9.0 11.5 11.5 5.75 36.24 28.45 25a 250 78 7.0 12.0 12.0 6.0 34.91 27.47 25b 250 80 9.0 12.0 12.0 6.0 39.91 31.39 25c 250 82 11.0 12.0 12.0 6.0 44.91 35.32 28a 280 82 7.5 12.5 12.5 6.2 40.02 31.42 28b 280 84 9.5 12.5 12.5 6.2 45.62 35.81 28c 280 86 11.5 12.5 12.5 6.2 51.22 40.21 32a 320 88 8.0 14.0 14.0 7.0 48.7 38.22 32b 320 90 10.0 14.0 14.0 7.0 55.1 43.25 32c 320 92 12.0 14.0 14.0 7.0 61.5 48.28 36a 360 96 9.0 16.0 16.0 8.0 6.89 47.80 36b 360 98 11.0 16.0 16.0 8.0 68.09 53.45 36c 360 100 13.0 16.0 16.0 8.0 75.29 59.10 40a 400 100 10.5 18.0 18.0 9.0 75.05 58.91 40b 400 102 12.5 18.0 18.0 9.0 83.05 65.19 40c 400 104 14.5 18.0 18.0 9.0 91.05 71.47 长度:5-8 号长5-12m ;10-18 号长5-19m ;20-40 号长6-19m 制造钢号:A3,A3F,B3F 等 工字钢理论重量表大全 型 号 尺寸(毫米) 截面面积 (厘米 2) 理论重量 (公斤/米) h b d t r1 10 100 68 4.5 7.6 3.3 14.3 11.2 12.6 126 74 5 8.4 3.5 18.1 14.2 14 140 80 5.5 9.1 3.8 21.5...
