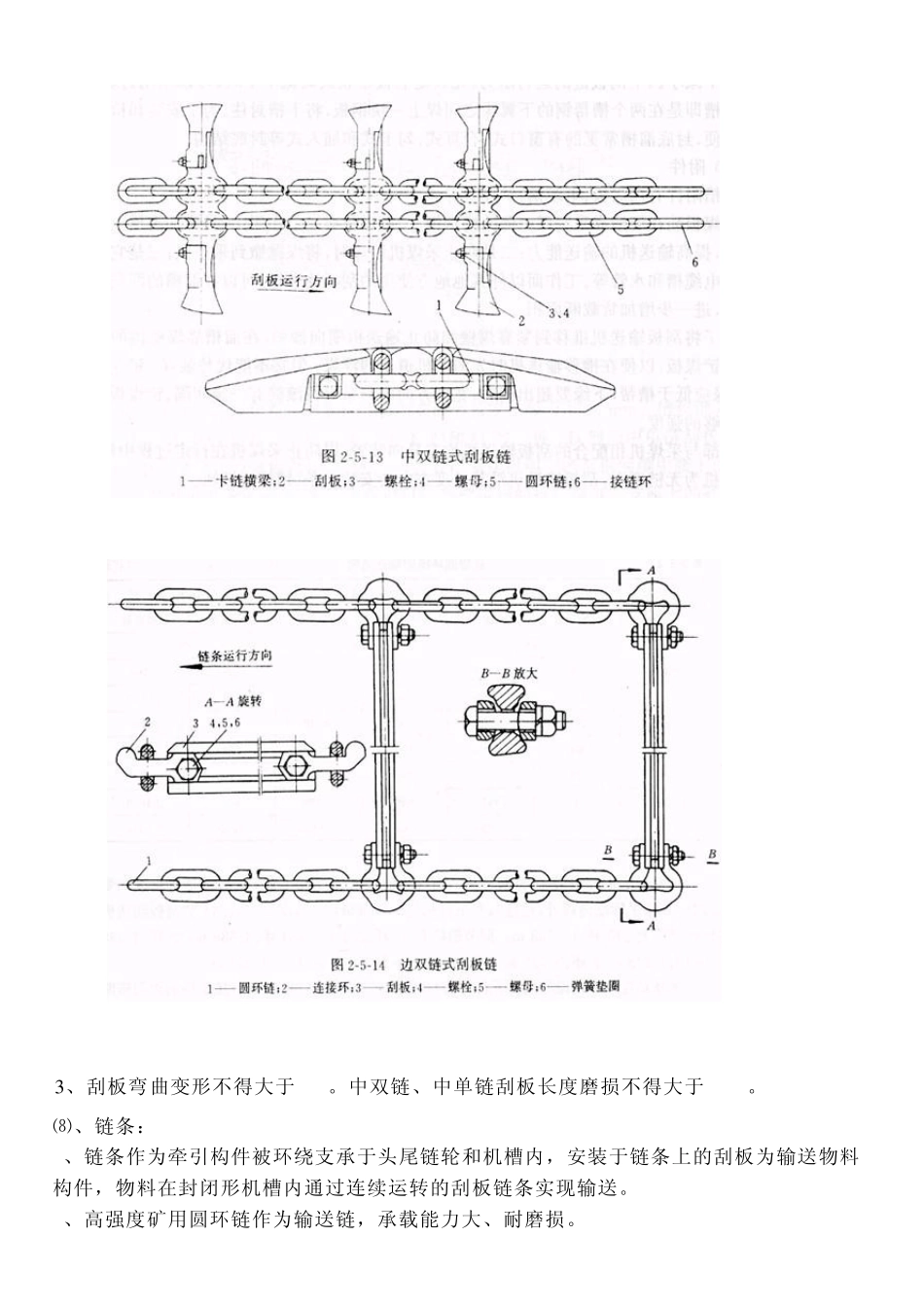

埋刮板输送机技术要求 一、埋刮板输送机介绍： ⑴、埋刮板输送机是一种在封闭的矩形断面壳体内，借助于运动着的刮板链条来输送散状物料的连续运输设备。 ⑵、由于在输送物料时，刮板链条全部埋在物料之中，故称为埋刮板输送机。 ⑶、刮板输送机向上运输最大倾角不得超过 25度，向下运输不得超过 20度。兼作采煤机轨道的刮板输送机。 ⑷、刮板输送机主要由刮板链条、头尾链轮、机槽、进料口、卸料口、驱动装置和张紧装置等构件组成。 ⑸、输送机的传动系统：由电动机通过液力偶合器将动力传递给减速器输入轴，再由减速器输出轴传递给链轮，链轮驱动封闭的刮板链条按需要的方向运行，完成输送物料的任务。 ⑹、埋刮板输送机的工作原理：是一种以挠性体作为牵引机构的连续输送机械，它的牵引机构是刮板链条，承载机构是机槽。工作时，电动机通过传动装置带动链轮旋转，链轮带动刮板链条在机槽内作循环移动，将装在机槽中的物料运到机头处卸下。 ⑺、刮板输送机分类： 1、按功率分：轻型、中型、重型、超重型四种。 ①、轻型：额定功率75KW及以下的的为轻型。 ②、中型：大于 75KW，小于等于 110KW的为中型。 ③、重型：大于 132KW，小于等于 200KW的为重型。 ④、超重型：大于 200KW的为超重型。 2、按牵引链的结构分为：片式套筒链、可拆模锻链和焊接圆环链。 3、按链条数目及布置方式可分为：单链、双边链、双中心链及三链刮板输送机。 4、按机槽的布置和结构分类：并列式、重叠式、敞底机槽和封底机槽。 5、按传动方式分：电力传动和液力传动。 6、按输送方向分：水平型(MS型)、垂直型(MC型)和 Z型(MZ型)三种 ①、MS型是使用最普遍的水平刮板输送机。 ②、MC型是使用最普遍的垂直型刮板输送机，最大工作倾角可达 90度，最大提升高度为30m； ③、MZ型是一种水平一垂直混合型刮扳输送机，提升高度一般为 20m，上水平段输送距离小于 30m。 二、刮板链条： ⑴、它是由刮板和链条连接于一体而形成的，其作用是承载、传递动力和输送物料。 ⑵、一般刮板链条的速度选用范围为 0.08～1.00 m/s之间。 ⑶、A>D/2+5式中 A代表刮板与底槽板的间隙（mm）；D代表熟料的最大粒度（mm）。 ⑷、这种输送机的牵引链和刮板都埋入物料中，刮板只占料槽的一部分断面，物料占料槽的大部分断面。 ⑸、输送机刮板链为中双链结构型式，圆环链属矿用高强度圆环链；刮板通过 E型螺栓固定在圆环链的平环上；链段之间用接链环联接，用...
