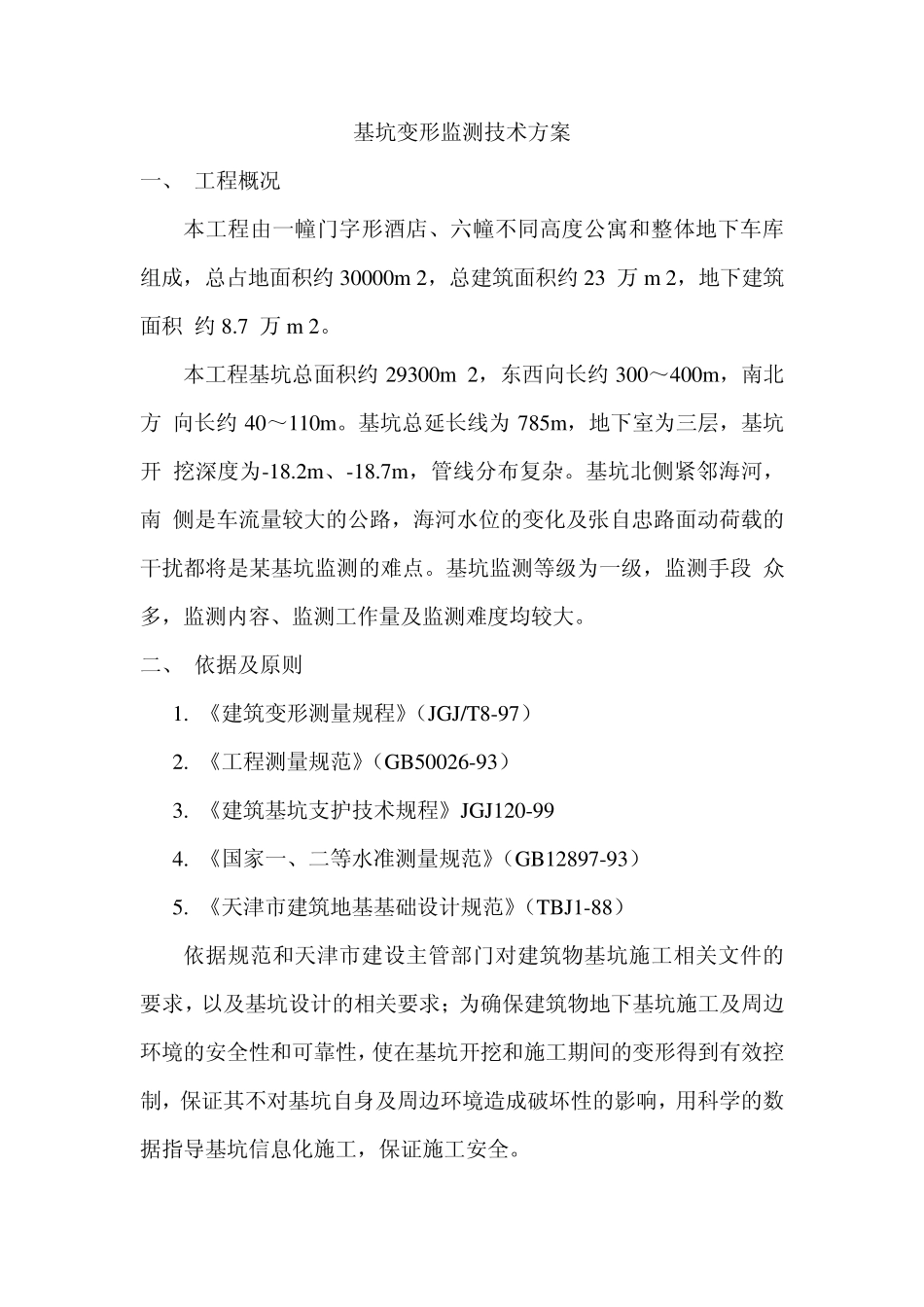

基坑变形监测技术方案 一、 工程概况 本工程由一幢门字形酒店、六幢不同高度公寓和整体地下车库 组成，总占地面积约 30000m 2，总建筑面积约 23 万 m 2，地下建筑面积 约 8.7 万 m 2。 本工程基坑总面积约 29300m 2，东西向长约 300～400m ，南北方 向长约 40～110m 。基坑总延长线为 785m ，地下室为三层，基坑开 挖深度为-18.2m 、-18.7m ，管线分布复杂。基坑北侧紧邻海河，南 侧是车流量较大的公路，海河水位的变化及张自忠路面动荷载的 干扰都将是某基坑监测的难点。基坑监测等级为一级，监测手段 众多，监测内容、监测工作量及监测难度均较大。 二、 依据及原则 1. 《建筑变形测量规程》（JGJ/T8-97） 2. 《工程测量规范》（GB50026-93） 3. 《建筑基坑支护技术规程》JGJ120-99 4. 《国家一、二等水准测量规范》（GB12897-93） 5. 《天津市建筑地基基础设计规范》（TBJ1-88） 依据规范和天津市建设主管部门对建筑物基坑施工相关文件的 要求，以及基坑设计的相关要求；为确保建筑物地下基坑施工及周边 环境的安全性和可靠性，使在基坑开挖和施工期间的变形得到有效控 制，保证其不对基坑自身及周边环境造成破坏性的影响，用科学的数 据指导基坑信息化施工，保证施工安全。 三、基坑监测项目 为了及时收集、反馈和分析周围环境要素在施工中的变形信息， 实现信息化施工并确保施工安全，综合本工程周边环境状况及围护结 构和支护体系的特点，遵照设计的相关要求，本工程共进行如下几项 基坑监测工作： 1、周边环境监测 A、地下管线变形监测； B、基坑外道路变形监测； C、基坑外地下潜水水位监测； D、基坑外承压水水位监测； E、基坑外土体水平位移（测斜）监测； F、基坑外土体表面变形监测； G 、海河堤岸变形（沉降、变形）监测； 2、围护结构监测 A、围护桩桩体水平位移（测斜）监测； B、围护桩桩顶变形（沉降、位移）监测； C、围护桩内、外侧水土压力监测； D、围护桩的竖向钢筋应力监测； 3、支撑体系和立柱监测 A、支撑轴力监测； B、钢格构柱及立柱角钢应力监测； C、立柱位移和沉降监测； 4、其它监测 A、基坑开挖过程中土体分层沉降监测； 四、基坑监测点位布置 1、周边环境监测 A、地下管线、路面等的变形监测 包括基坑周边的张自忠 路、兴安路的地下管线、路 面、海河堤岸的沉降监测点 的布设。管线和路面每间隔 30 米布设一个监测断面，共...
