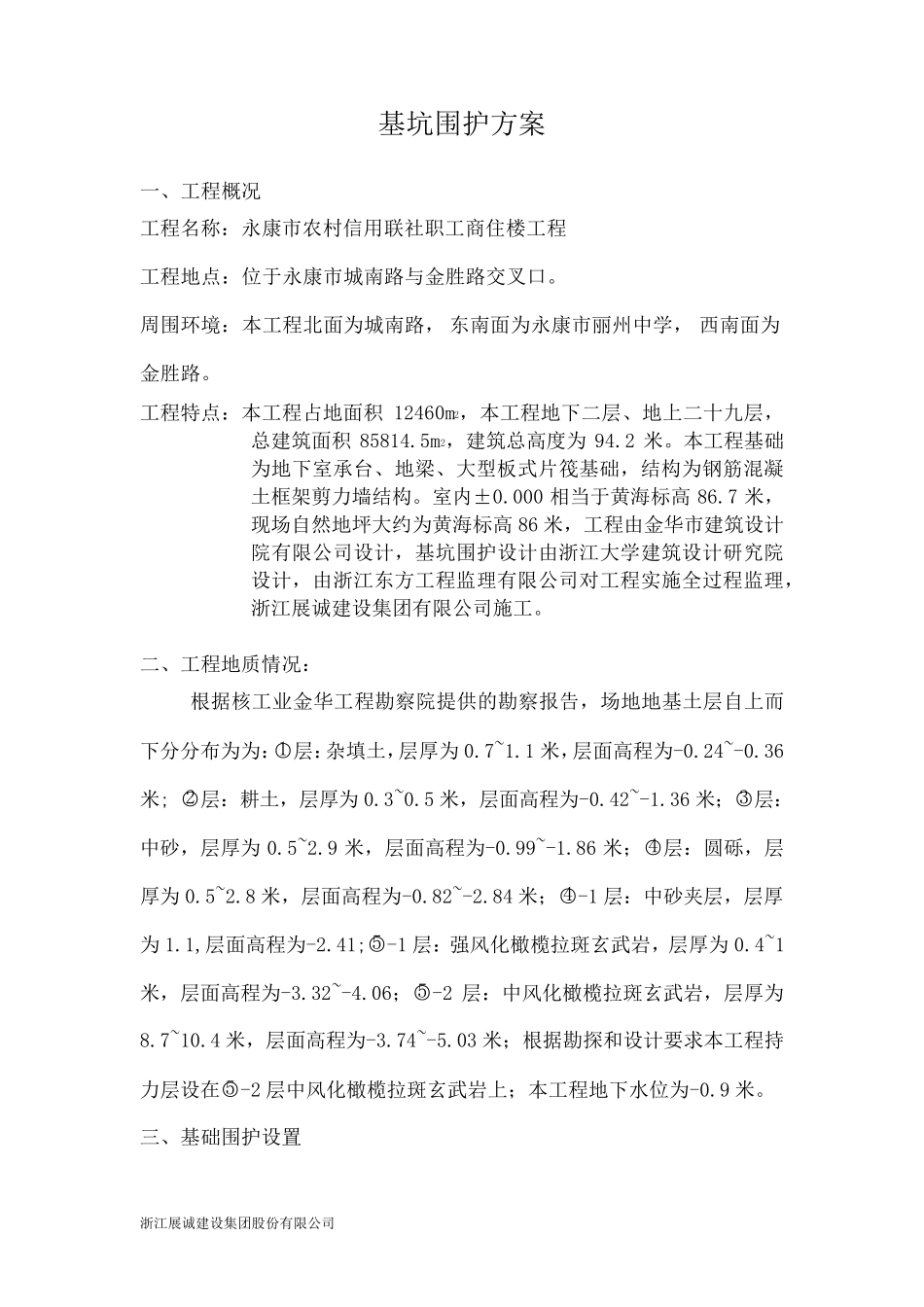

浙江展诚建设集团股份有限公司 基坑围护方案 一、工程概况 工程名称:永康市农村信用联社职工商住楼工程 工程地点:位于永康市城南路与金胜路交叉口。 周围环境:本工程北面为城南路,东南面为永康市丽州中学,西南面为金胜路。 工程特点:本工程占地面积12460m2,本工程地下二层、地上二十九层,总建筑面积85814.5m2,建筑总高度为94.2 米。本工程基础为地下室承台、地梁、大型板式片筏基础,结构为钢筋混凝土框架剪力墙结构。室内±0.000 相当于黄海标高86.7 米,现场自然地坪大约为黄海标高86 米,工程由金华市建筑设计院有限公司设计,基坑围护设计由浙江大学建筑设计研究院设计,由浙江东方工程监理有限公司对工程实施全过程监理,浙江展诚建设集团有限公司施工。 二、工程地质情况: 根据核工业金华工程勘察院提供的勘察报告,场地地基土层自上而下分分布为为:○1 层:杂填土,层厚为0.7~1.1 米,层面高程为-0.24~-0.36米; ○2 层:耕土,层厚为0.3~0.5 米,层面高程为-0.42~-1.36 米;○3 层:中砂,层厚为0.5~2.9 米,层面高程为-0.99~-1.86 米;○4 层:圆砾,层厚为0.5~2.8 米,层面高程为-0.82~-2.84 米;○4 -1 层:中砂夹层,层厚为1.1,层面高程为-2.41;○5 -1 层:强风 化 橄 榄 拉 斑 玄 武 岩 ,层厚为0.4~1米,层面高程为-3.32~-4.06;○5 -2 层:中风 化 橄 榄 拉 斑 玄 武 岩 ,层厚为8.7~10.4 米,层面高程为-3.74~-5.03 米;根据勘探 和 设计要 求 本工程持力层设在 ○5 -2 层中风 化 橄 榄 拉 斑 玄 武 岩 上;本工程地下水 位为-0.9 米。 三 、基础围护设置 浙江展诚建设集团股份有限公司 根据浙江大学基坑围护设计方案,地质资料及周边环境状况,该地下室岩石以上土层部分采用土钉墙加钢筋网喷射砼护坡,地下水排除采用管井排水。 (一)、土层面围护处理: ○1 ~○4 -1 层土层深度为4 米,边坡土钉墙放坡系数为1:0.5,边坡设2 道土钉锚钉,锚钉采用Φ25 钢筋,长度6 米。 土钉按横竖一米间距梅花形布置,先成孔,孔径 110 MM,孔内放入Φ25 钢筋,要求钢筋保护层不小于 30MM,内注水泥浆,达到强度后,土钉外侧设横向 2Φ18 钢筋焊接锁定,边坡面用C20 细石混凝土喷射坡面,然后用Ф6.5@200 双向钢筋挂网,再用C20 细石混凝土面层锚喷,厚度不小于 100。 (二)、岩石面围护处理: ○5 -1~○5 -2 层岩层深度为4 米...
