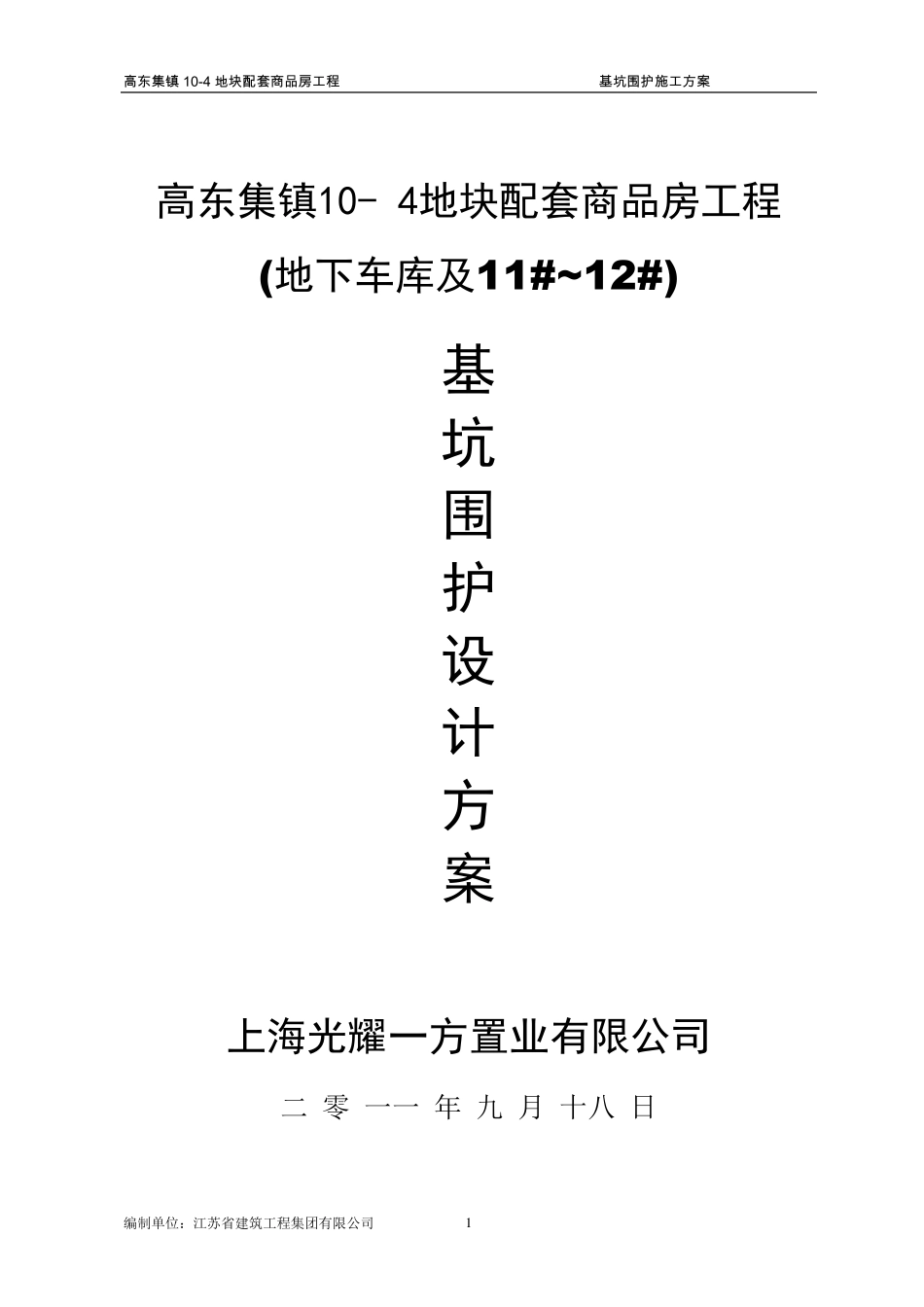

高 东集镇 10-4 地块配套商品房工程 基坑围护施工方案 编制单位：江苏省建筑工程集团有限公司 1 高东集镇10- 4地块配套商品房工程 (地下车库及11#~12#) 基 坑 围 护 设 计 方 案 上海光耀一方置业有限公司 二 零 一一 年 九 月 十八 日 高 东集镇 10-4 地块配套商品房工程 基坑围护施工方案 编 制 单 位 ： 江 苏 省 建 筑 工 程 集 团 有 限 公 司 2 第 一 章 、 工 程 概 况 1、 一 般 事 项 (1)、 建 筑 名 称 ： 高 东 集 镇 10-4 地 块 配 套 商 品 房 项 目 (11#~12#号 楼 及 地 下 车 库 ) (2)、 建 筑 场 所 上 海 市 浦 东 新 区 高 东 镇 (3) 、 主 要 用 途 住 宅 楼 及 地 下 车 库 (4) 、 业 主 上 海 光 耀 一 方 置 业 有 限 公 司 (5) 、 主 体 设 计 单 位 上 海 都 市 建 筑 设 计 有 限 公 司 （ 工 程 编 号 ： 2010-2-27） 2、 基 坑 工 程 概 况 (1) 、 建 筑 物 概 况 ： 本 工 程 为 上 海 光 耀 一 方 置 业 有 限 公 司 投 资 兴 建 的 高 东 集 镇 10-4地 块 配 套 经 济 设 用 房 项 目 ， 该 项 目 主 要 建 筑 物 包 括 16栋 8~13层 住 宅 楼 、 2~3层 商 业 楼 及1座 地 下 车 库 ； 住 宅 楼 主 体 结 构 采 用 剪 力 墙 结 构 形 式 ， 商 业 、 地 下 车 库 采 用 框 架 结 构 ；地 下 车 库 基 础 采 用 承 台 +筏 板 +工 程 桩 基 础 形 式 ， 地 下 一 层 。 (2) 、 基 坑 规 模 ： 本 次 围 护 设 计 主 要 针 对 地 下 车 库 及 周 边11#~12#住 宅 楼 ， 地 下 车库 基 坑 面 积 约 10437.9m2 ， 围 护 周 边 长 约 721.5m。 (3)、 基 坑 开 挖 深 度 ： 本 方 案 以 下 文 本 中 若无特别注明， 所 有 标高 均为 设 计 相对 标高 。 ①、 地 下 车 库 工 程 ±0.000=4.700， 取场 地 平整后绝对 标高 为 4.500， 相对 标高 为-0.100， 车 库 底板 面 相对 标高 为 -4.400， 基 础 底板 厚0.45m， 基 础 承 台 高 0.80m， 砼垫层厚0.10m，考虑坑 底相对 标高 为 -4.90~...
