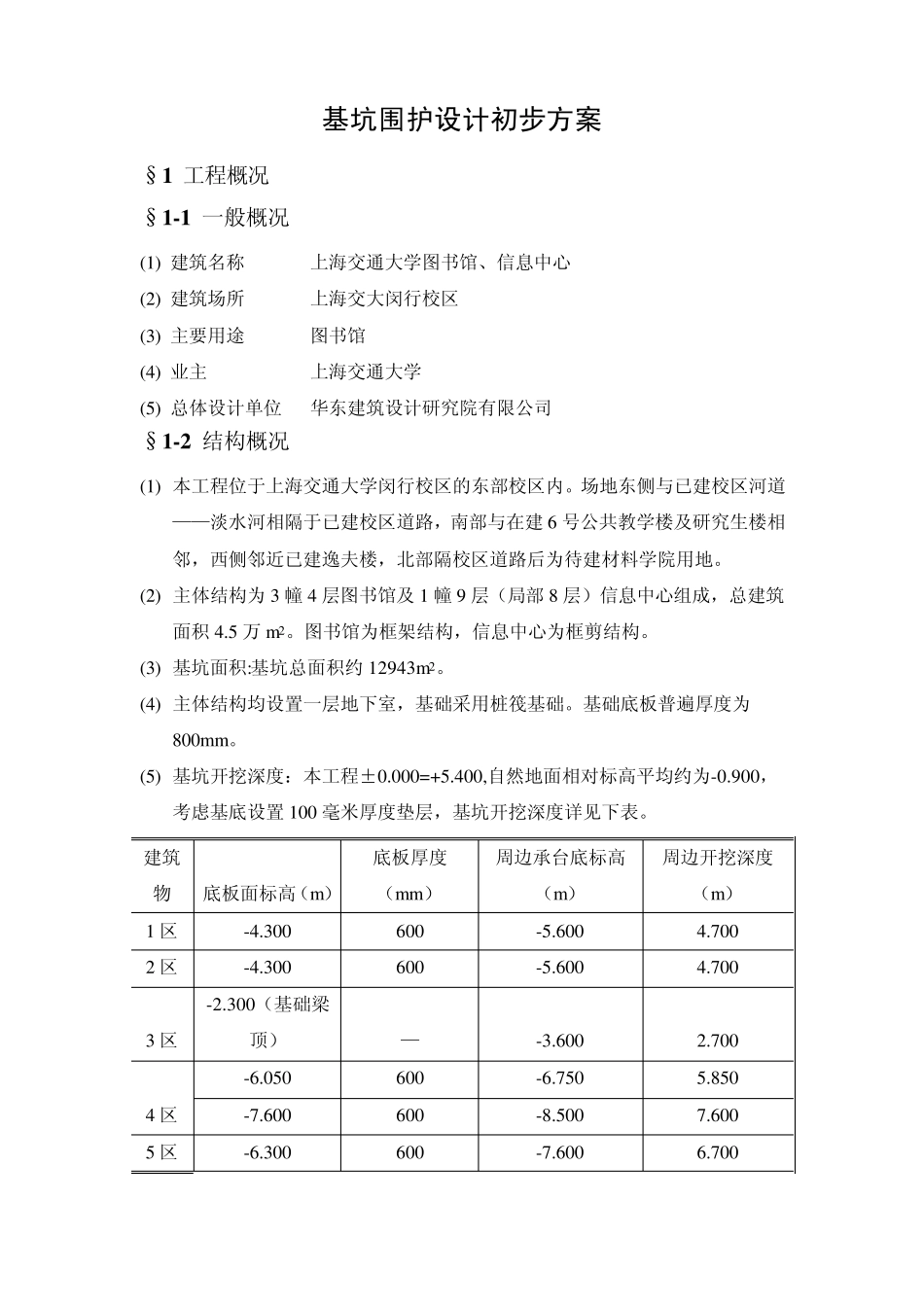

基坑围护设计初步方案_第1页
1/10

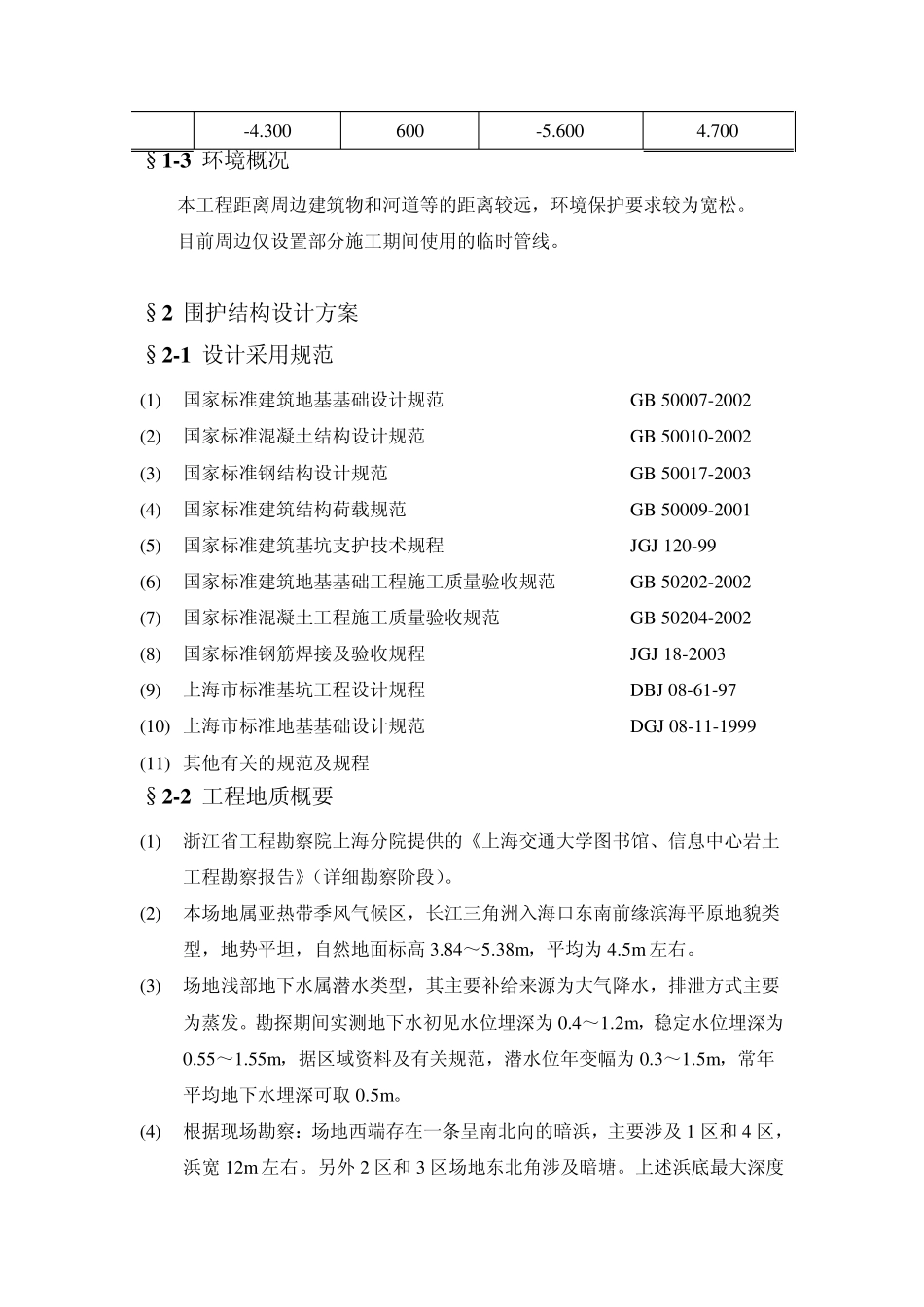

基坑围护设计初步方案_第2页
2/10
基坑围护设计初步方案_第3页
3/10
基坑围护设计初步方案 §1 工程概况 §1 -1 一般概况 (1) 建筑名称 上海交通大学图书馆、信息中心 (2) 建筑场所 上海交大闵行校区 (3) 主要用途 图书馆 (4) 业主 上海交通大学 (5) 总体设计单位 华东建筑设计研究院有限公司 §1 -2 结构概况 (1) 本工程位于上海交通大学闵行校区的东部校区内。场地东侧与已建校区河道——淡水河相隔于已建校区道路,南部与在建 6 号公共教学楼及研究生楼相邻,西侧邻近已建逸夫楼,北部隔校区道路后为待建材料学院用地。 (2) 主体结构为 3 幢 4 层图书馆及 1 幢 9 层(局部 8 层)信息中心组成,总建筑面积 4.5 万 m 2。图书馆为框架结构,信息中心为框剪结构。 (3) 基坑面积:基坑总面积约 12943m 2。 (4) 主体结构均设置一层地下室,基础采用桩筏基础。基础底板普遍厚度为800m m 。 (5) 基坑开挖深度:本工程±0.000=+5.400,自然地面相对标高平均约为-0.900,考虑基底设置 100 毫米厚度垫层,基坑开挖深度详见下表。 建筑物 底板面标高(m) 底板厚度(m m ) 周边承台底标高(m) 周边开挖深度(m) 1 区 -4.300 600 -5.600 4.700 2 区 -4.300 600 -5.600 4.700 3 区 -2.300(基础梁顶) — -3.600 2.700 4 区 -6.050 600 -6.750 5.850 -7.600 600 -8.500 7.600 5 区 -6.300 600 -7.600 6.700 -4.300 600 -5.600 4.700 §1 -3 环境概况 本工程距离周边建筑物和河道等的距离较远,环境保护要求较为宽松。 目前周边仅设置部分施工期间使用的临时管线。 §2 围护结构设计方案 §2 -1 设计采用规范 (1) 国家标准建筑地基基础设计规范 GB 50007-2002 (2) 国家标准混凝土结构设计规范 GB 50010-2002 (3) 国家标准钢结构设计规范 GB 50017-2003 (4) 国家标准建筑结构荷载规范 GB 50009-2001 (5) 国家标准建筑基坑支护技术规程 JGJ 120-99 (6) 国家标准建筑地基基础工程施工质量验收规范 GB 50202-2002 (7) 国家标准混凝土工程施工质量验收规范 GB 50204-2002 (8) 国家标准钢筋焊接及验收规程 JGJ 18-2003 (9) 上海市标准基坑工程设计规程 DBJ 08-61-97 (10) 上海市标准地基基础设计规范 DGJ 08-11-1999 (11) 其他有关的规范及规程 §2 -2 工程地质概要 (1) 浙江省工程勘察院上海分院提供的《上海交通大学图书馆、信息中心岩土工程勘察报告》(详细勘察...
