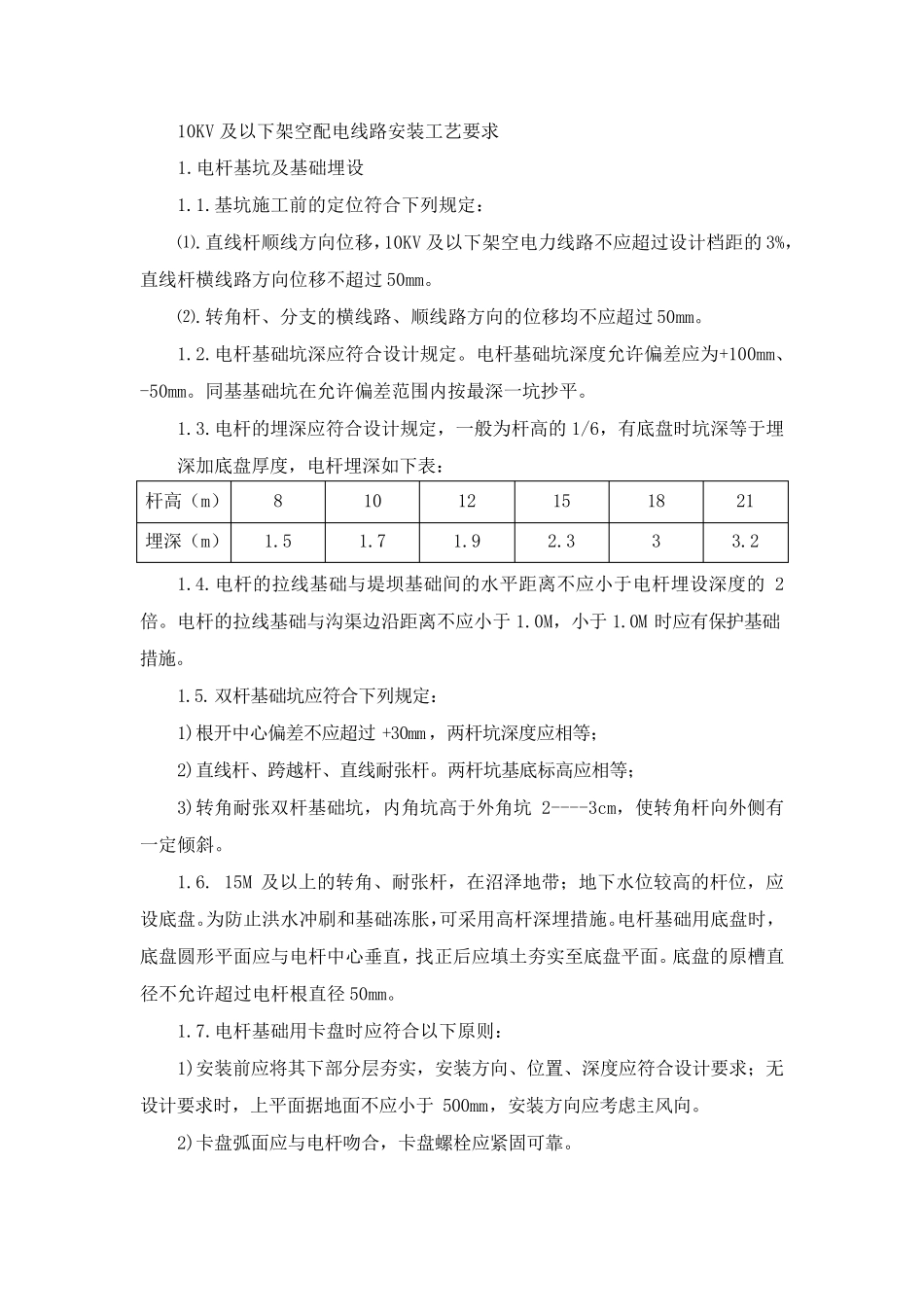

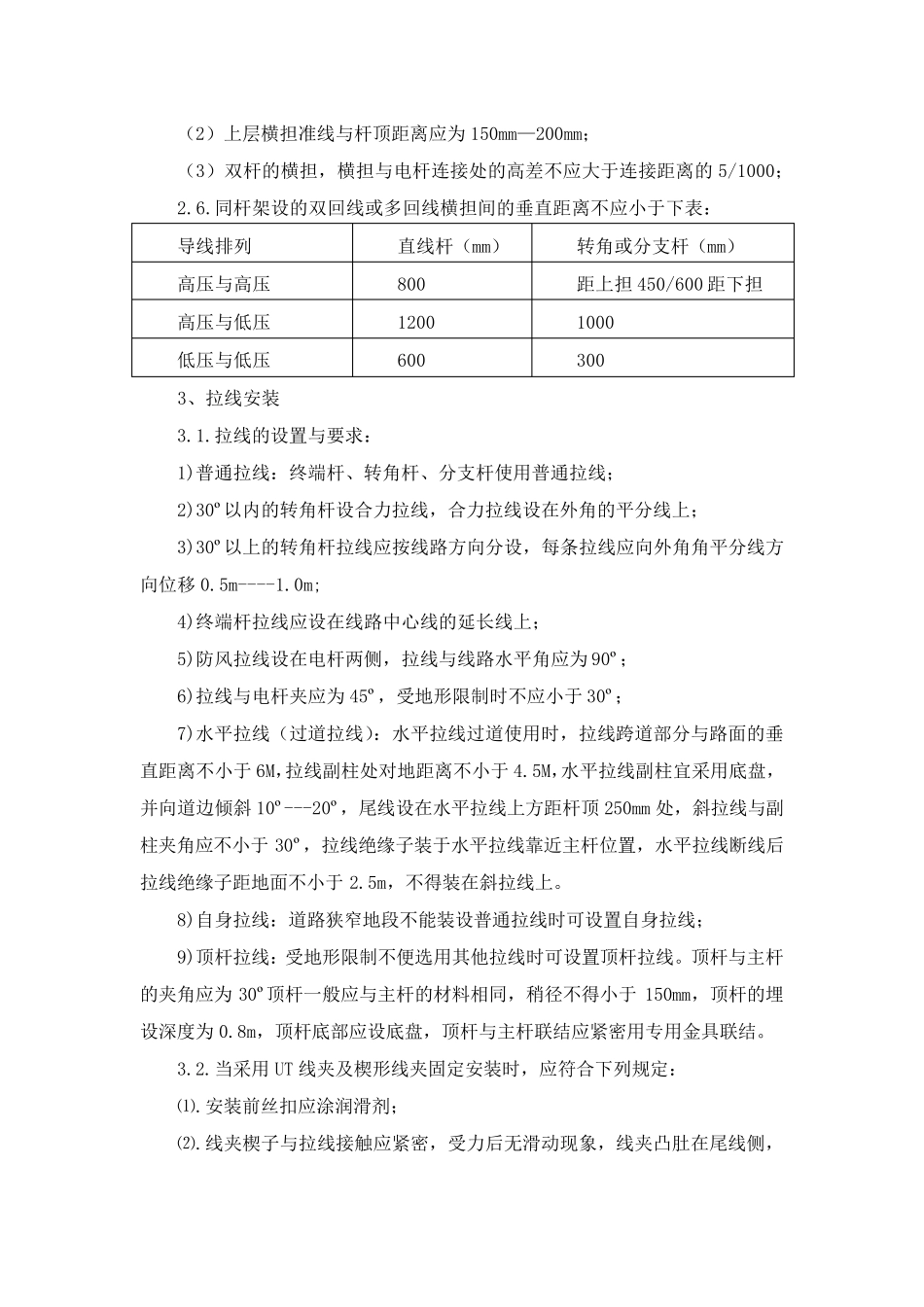

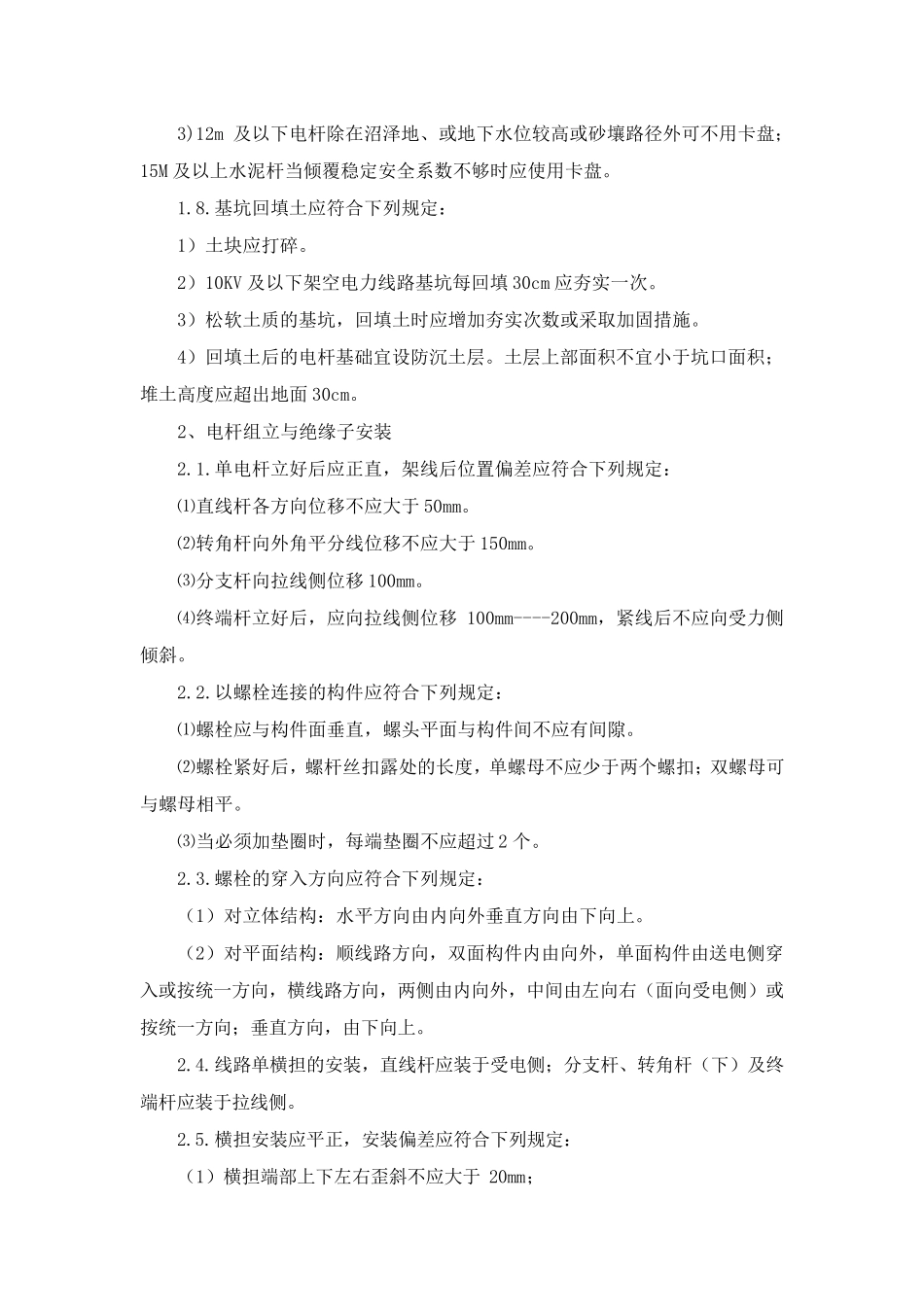

10KV 及以下架空配电线路安装工艺要求 1.电杆基坑及基础埋设 1.1.基坑施工前的定位符合下列规定： ⑴.直线杆顺线方向位移，10KV 及以下架空电力线路不应超过设计档距的3%，直线杆横线路方向位移不超过 50mm。 ⑵.转角杆、分支的横线路、顺线路方向的位移均不应超过 50mm。 1.2.电杆基础坑深应符合设计规定。电杆基础坑深度允许偏差应为+100mm、-50mm。同基基础坑在允许偏差范围内按最深一坑抄平。 1.3.电杆的埋深应符合设计规定，一般为杆高的1/6，有底盘时坑深等于埋深加底盘厚度，电杆埋深如下表： 杆高（m） 8 10 12 15 18 21 埋深（m） 1.5 1.7 1.9 2.3 3 3.2 1.4.电杆的拉线基础与堤坝基础间的水平距离不应小于电杆埋设深度的2倍。电杆的拉线基础与沟渠边沿距离不应小于 1.0M，小于 1.0M 时应有保护基础措施。 1.5.双杆基础坑应符合下列规定： 1)根开中心偏差不应超过 +30mm，两杆坑深度应相等； 2)直线杆、跨越杆、直线耐张杆。两杆坑基底标高应相等； 3)转角耐张双杆基础坑，内角坑高于外角坑2----3cm，使转角杆向外侧有一定倾斜。 1.6. 15M 及以上的转角、耐张杆，在沼泽地带；地下水位较高的杆位，应设底盘。为防止洪水冲刷和基础冻胀，可采用高杆深埋措施。电杆基础用底盘时，底盘圆形平面应与电杆中心垂直，找正后应填土夯实至底盘平面。底盘的原槽直径不允许超过电杆根直径50mm。 1.7.电杆基础用卡盘时应符合以下原则： 1)安装前应将其下部分层夯实，安装方向、位置、深度应符合设计要求；无设计要求时，上平面据 地面不应小于 500mm，安装方向应考 虑 主 风 向。 2)卡盘弧 面应与电杆吻 合，卡盘螺 栓 应紧 固 可靠 。 3)12m 及以下电杆除在沼泽地、或地下水位较高或砂壤路径外可不用卡盘；15M 及以上水泥杆当倾覆稳定安全系数不够时应使用卡盘。 1.8.基坑回填土应符合下列规定： 1）土块应打碎。 2）10KV 及以下架空电力线路基坑每回填30cm 应夯实一次。 3）松软土质的基坑，回填土时应增加夯实次数或采取加固措施。 4）回填土后的电杆基础宜设防沉土层。土层上部面积不宜小于坑口面积；堆土高度应超出地面30cm。 2、电杆组立与绝缘子安装 2.1.单电杆立好后应正直，架线后位置偏差应符合下列规定： ⑴直线杆各方向位移不应大于50mm。 ⑵转角杆向外角平分线位移不应大于150mm。 ⑶分支杆向拉线侧位移 100mm。 ⑷终端杆立好后，应向拉线侧位移 100mm----200mm...
