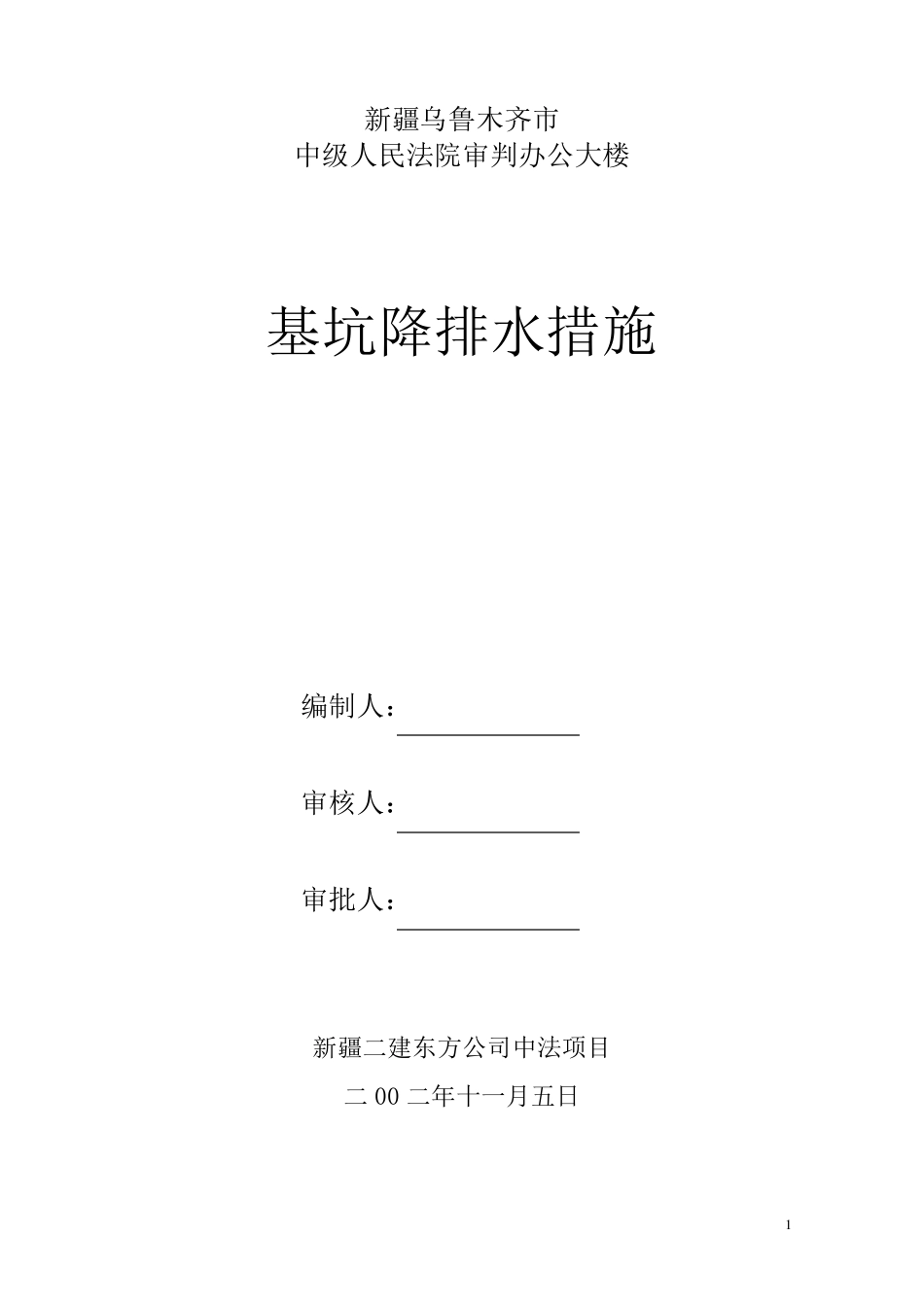

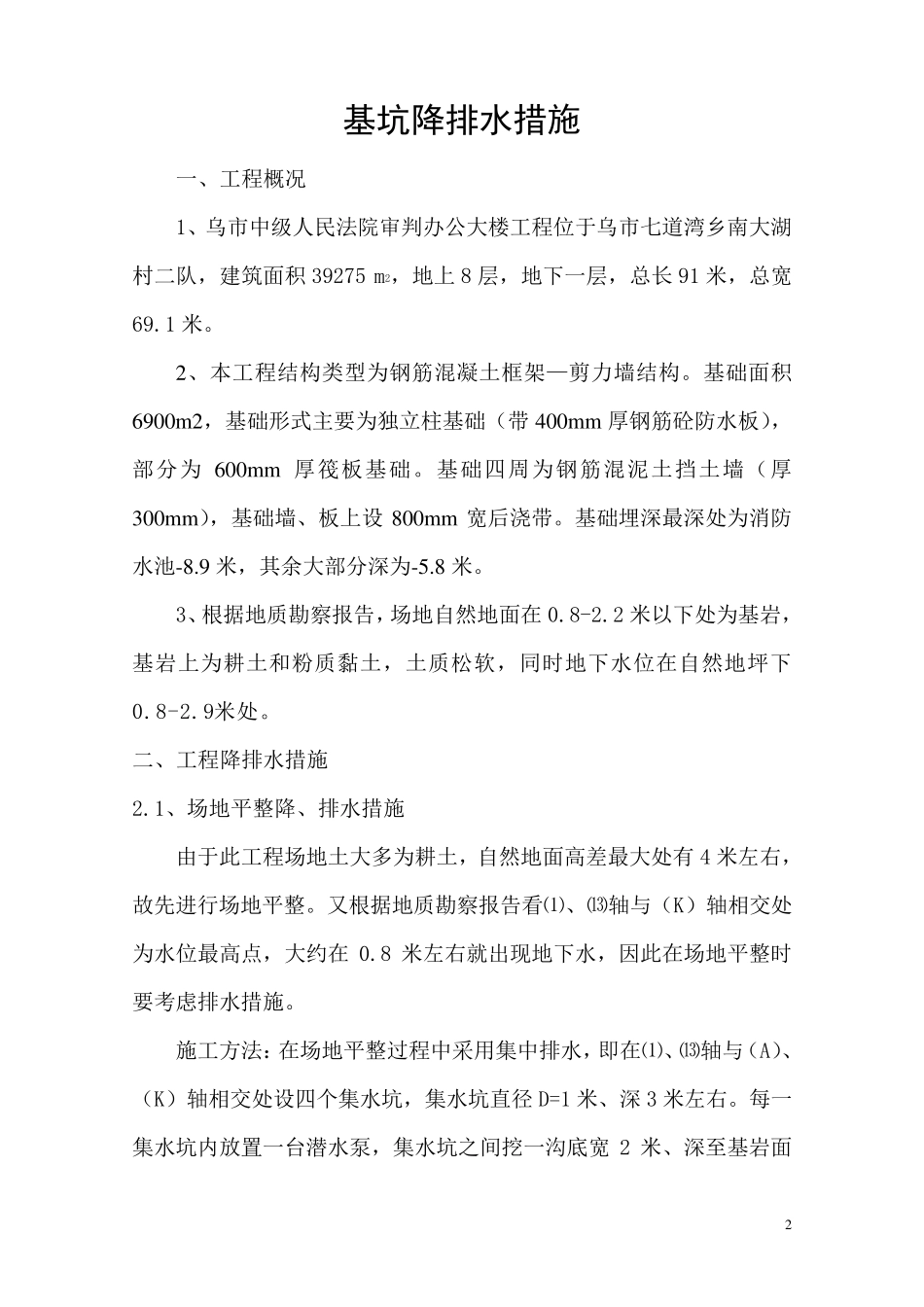

1 新疆乌鲁木齐市 中级人民法院审判办公大楼 基坑降排水措施 编制人： 审核人： 审批人： 新疆二建东方公司中法项目 二00 二年十一月五日 2 基坑降排水措施 一、工程概况 1、乌市中级人民法院审判办公大楼工程位于乌市七道湾乡南大湖村二队，建筑面积39275 m2，地上8 层，地下一层，总长91 米，总宽69.1 米。 2、本工程结构类型为钢筋混凝土框架—剪力墙结构。基础面积6900m 2，基础形式主要为独立柱基础（带 400m m 厚钢筋砼防水板），部分为600m m厚筏板基础。基础四周为钢筋混泥土挡土墙（厚300m m ），基础墙、板上设 800m m 宽后浇带。基础埋深最深处为消防水池-8.9 米，其余大部分深为-5.8 米。 3、根据地质勘察报告，场地自然地面在 0.8-2.2 米以下处为基岩，基岩上为耕土和粉质黏土，土质松软，同时地下水位在自然地坪下0.8-2.9米处。 二、工程降排水措施 2.1、场地平整降、排水措施 由于此工程场地土大多为耕土，自然地面高差最大处有4 米左右，故先进行场地平整。又根据地质勘察报告看⑴、⒀轴与（K）轴相交处为水位最高点，大约在 0.8 米左右就出现地下水，因此在场地平整时要考虑排水措施。 施工方法：在场地平整过程中采用集中排水，即在⑴、⒀轴与（A）、（K）轴相交处设四个 集水坑 ，集水坑 直 径 D=1 米、深 3 米左右。每 一集水坑 内 放 置 一台 潜 水泵 ，集水坑 之 间 挖 一沟 底 宽2 米、深至 基岩面 3 的排水沟。使场地四周排水沟连成整体（运输道处不挖坑沟）然后用潜水泵将水抽向村用排水渠外排（如图） 7 米 1-1 集水坑 集水坑 3 米 23米 沟底宽2 米 ○1 ○13 7 米 运输通道 防护网 3 0 00mm 此沟通向民用排水渠 1 0 0 0 ×300 0 排水沟 基 岩 基 坑 1 -1 剖面图 2 .2 、基坑降、排水措施 基坑位置 4 因该工程地下水位较高，在基坑开挖时和基础施工时仍考虑采用集水坑排水。集水坑设在○1 ○K 、○13 ○K 轴相交处，集水坑D=800mm，深1 米，在基坑壁四周挖一40 厘米宽、50 厘米深的排水沟，排水沟内填上大卵石，形成暗沟，排水沟设3%坡向集水坑，排水沟沿建筑四周绕行与集水坑相通，集水坑内水用潜水泵抽至场地外排水系统集水坑内，然后统一将水排到民渠之中。 （见图） ○K 集水坑 建 筑 物 排水沟 1-1 ○A ○1 ⒀ 基 岩 基 坑 400×500mm 排水沟 1-1 剖面图 3%坡向集水坑 2．...
