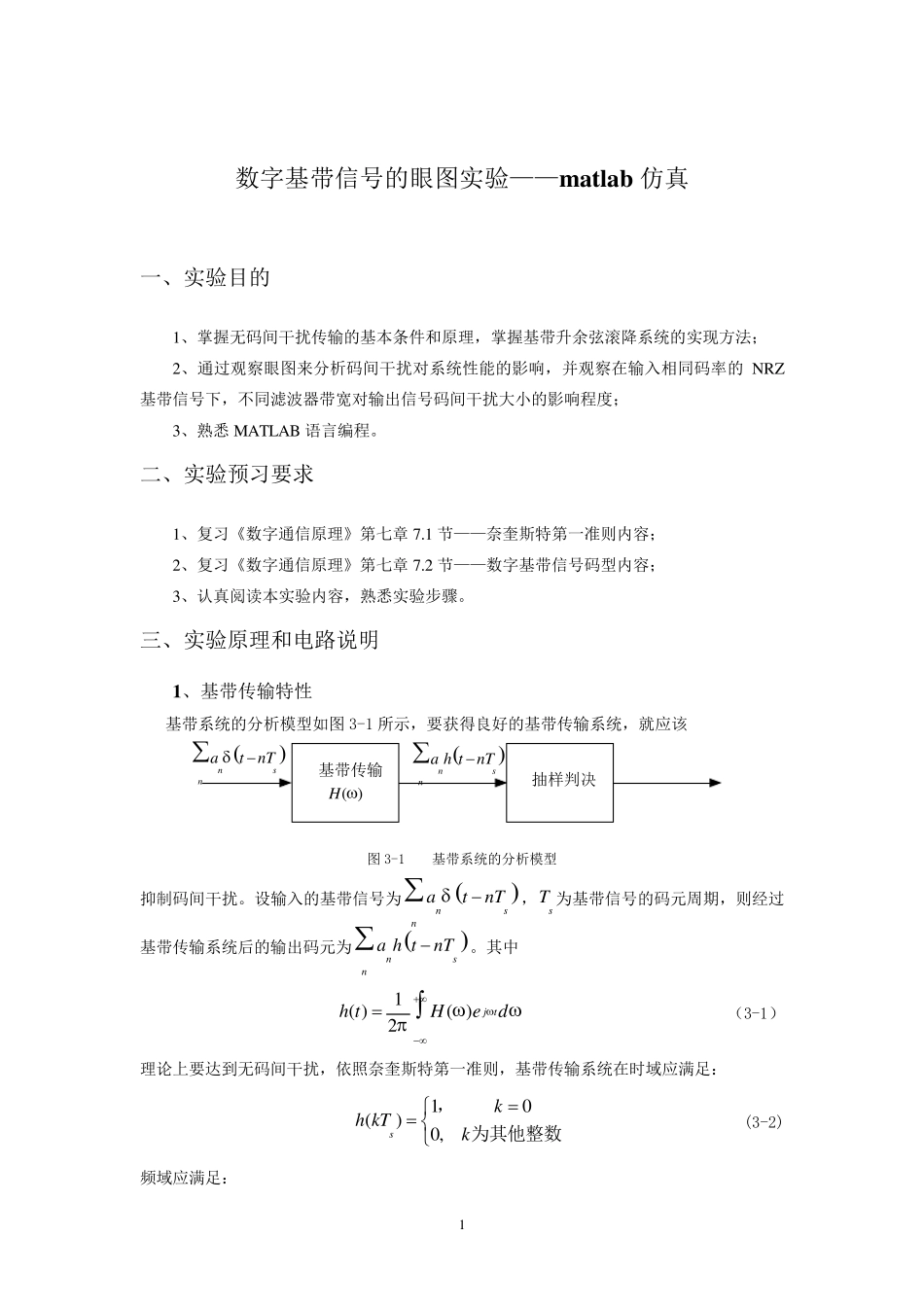

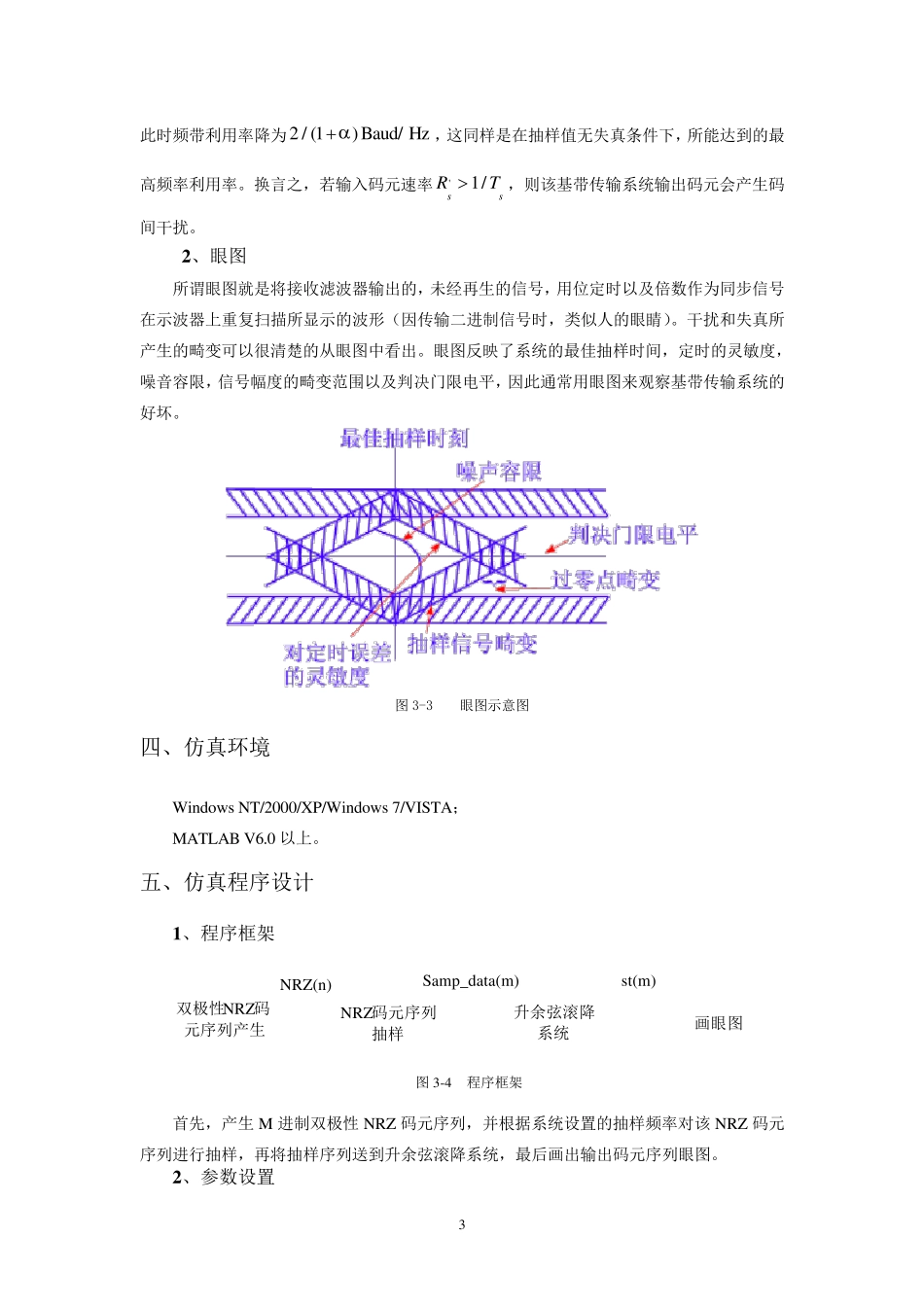

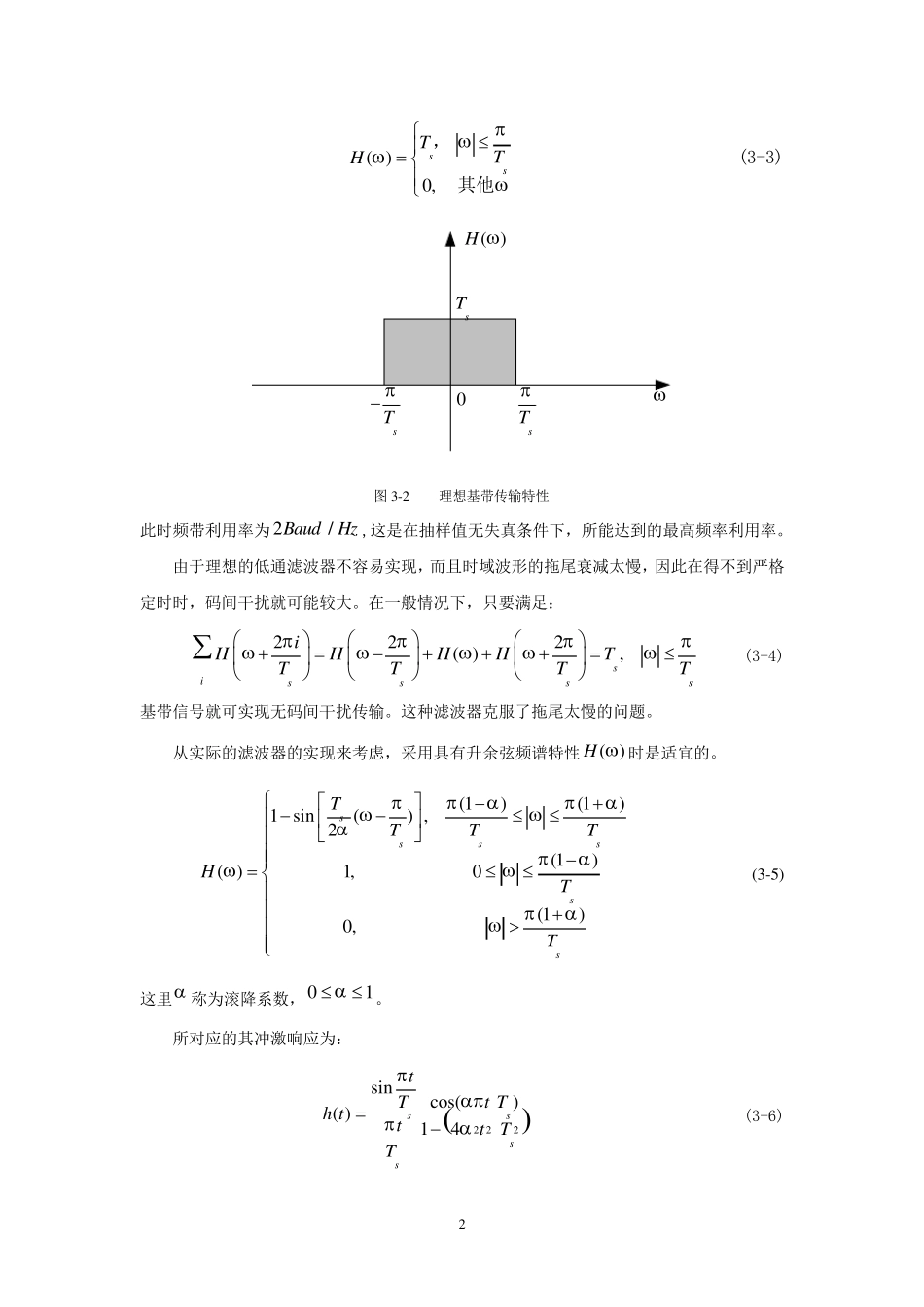

1 数字基带信号的眼图实验——matlab 仿真 一、实验目的 1、掌握无码间干扰传输的基本条件和原理，掌握基带升余弦滚降系统的实现方法； 2、通过观察眼图来分析码间干扰对系统性能的影响，并观察在输入相同码率的NRZ基带信号下，不同滤波器带宽对输出信号码间干扰大小的影响程度； 3、熟悉 MATLAB 语言编程。 二、实验预习要求 1、复习《数字通信原理》第七章 7.1 节——奈奎斯特第一准则内容； 2、复习《数字通信原理》第七章 7.2 节——数字基带信号码型内容； 3、认真阅读本实验内容，熟悉实验步骤。 三、实验原理和电路说明 1、基带传输特性 基带系统的分析模型如图3-1 所示，要获得良好的基带传输系统，就应该 nsnat nT( )H nsna h t nT基带传输抽样判决 图3-1 基带系统的分析模型 抑制码间干扰。设输入的基带信号为nsnatnT，sT 为基带信号的码元周期，则经过基带传输系统后的输出码元为nsna h tnT。其中 1( )( )2j th tHed （3-1） 理论上要达到无码间干扰，依照奈奎斯特第一准则，基带传输系统在时域应满足： 10()0,skh kTk ，为其他整数 (3-2) 频域应满足： 2 ( )0,ssTTH ，其他 (3-3) 0sT( )H sTsT 图3-2 理想基带传输特性 此时频带利用率为2/BaudHz,这是在抽样值无失真条件下，所能达到的最高频率利用率。 由于理想的低通滤波器不容易实现，而且时域波形的拖尾衰减太慢，因此在得不到严格定时时，码间干扰就可能较大。在一般情况下，只要满足： 222( ),sissssiHHHHTTTTT (3-4) 基带信号就可实现无码间干扰传输。这种滤波器克服了拖尾太慢的问题。 从实际的滤波器的实现来考虑，采用具有升余弦频谱特性( )H  时是适宜的。 (1)(1)1 sin() ,2(1)( )1,0(1)0,ssssssTTTTHTT (3-5) 这里 称为滚降系数，01 。 所对应的其冲激响应为： 2 22sincos()( )14sssstTt Th tttTT (3-6) 3 此时频带利用率降为2 / (1)Baud/ Hz，这同样是在抽样值无失真条件下，所能达到的最高频率利用率。换言之，若输入码元速率'1/ssRT，则该基带传输系统输出码元会...
