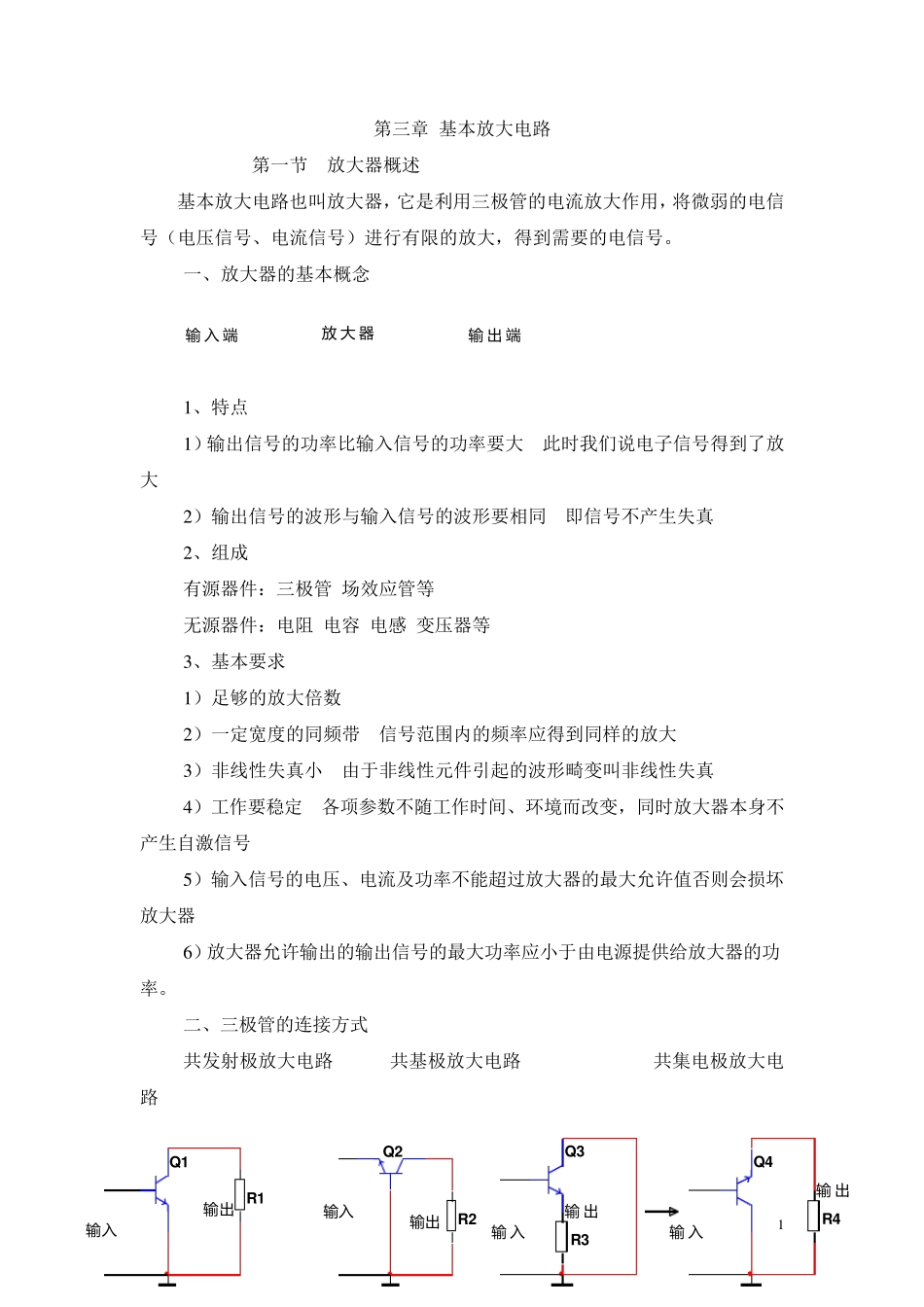

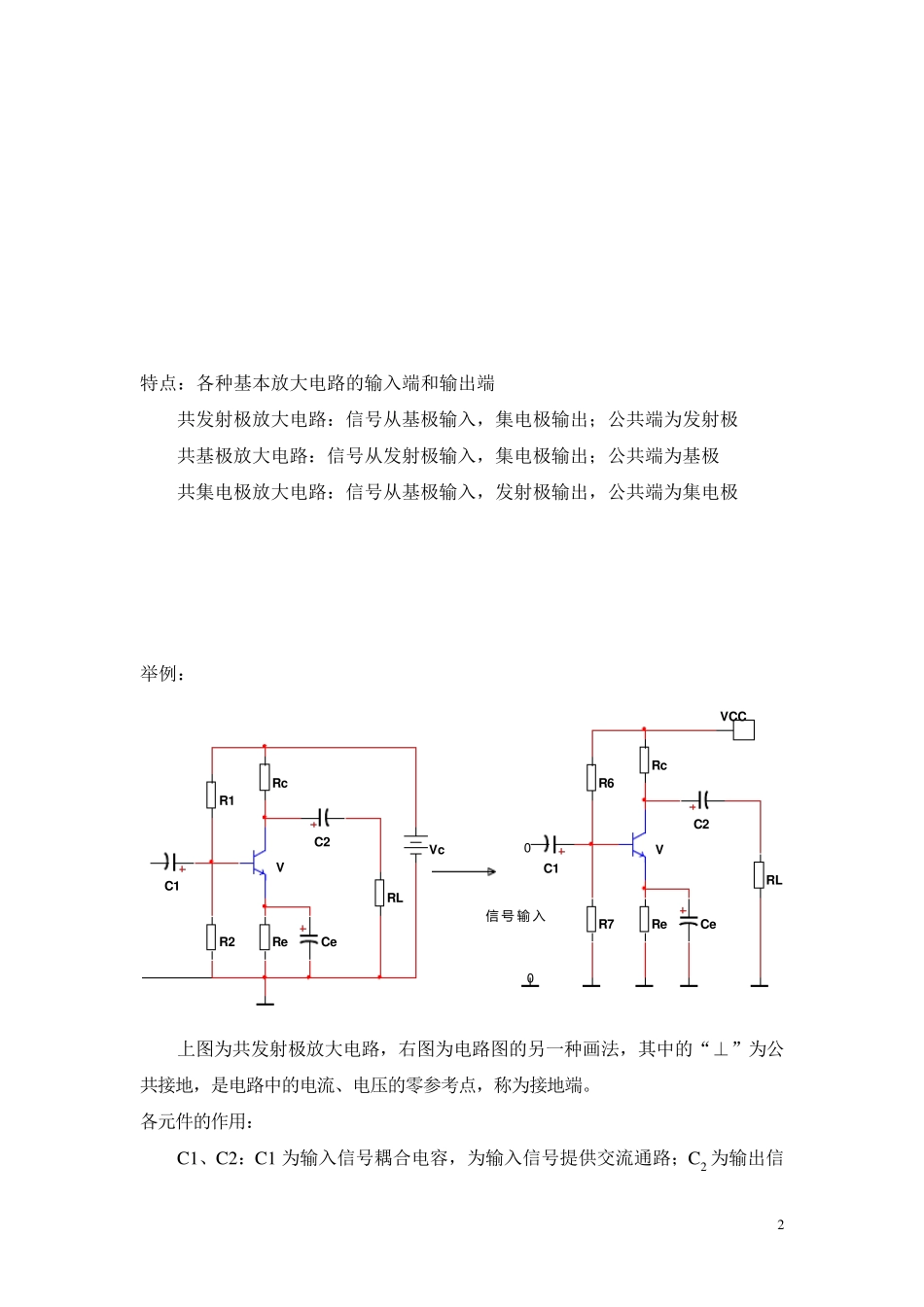

1 第三章 基本放大电路 第一节 放大器概述 基本放大电路也叫放大器，它是利用三极管的电流放大作用，将微弱的电信号（电压信号、电流信号）进行有限的放大，得到需要的电信号。 一、放大器的基本概念 放 大 器输 入 端输 出 端 1 、特点 1 ）输出信号的功率比输入信号的功率要大 此时我们说电子信号得到了放大 2 ）输出信号的波形与输入信号的波形要相同 即信号不产生失真 2 、组成 有源器件：三极管 场效应管等 无源器件：电阻 电容 电感 变压器等 3 、基本要求 1 ）足够的放大倍数 2 ）一定宽度的同频带 信号范围内的频率应得到同样的放大 3 ）非线性失真小 由于非线性元件引起的波形畸变叫非线性失真 4 ）工作要稳定 各项参数不随工作时间、环境而改变，同时放大器本身不产生自激信号 5 ）输入信号的电压、电流及功率不能超过放大器的最大允许值否则会损坏放大器 6 ）放大器允许输出的输出信号的最大功率应小于由电源提供给放大器的功率。 二、三极管的连接方式 共发射极放大电路 共基极放大电路 共集电极放大电路 Q1R1输 入输 出Q2R2输 入输 出Q3R3Q4R4输 入输 入输 出输 出 2 特点：各种基本放大电路的输入端和输出端 共发射极放大电路：信号从基极输入，集电极输出；公共端为发射极 共基极放大电路：信号从发射极输入，集电极输出；公共端为基极 共集电极放大电路：信号从基极输入，发射极输出，公共端为集电极 举例： VR1R2RcReC1CeC2RLVcVR6R7RcReC1CeC2RLVCC00信 号 输 入 上图为共发射极放大电路，右图为电路图的另一种画法，其中的“⊥”为公共接地，是电路中的电流、电压的零参考点，称为接地端。 各元件的作用： C 1、C 2：C 1 为输入信号耦合电容，为输入信号提供交流通路；C 2 为输出信 3 号耦合电容，为输出信号提供交流通路。它们同时起隔断直流作用，避免影响三极管的静态工作点。 R1、R2：基极偏置电阻，电源电压经这两个电阻分压给基极提供偏置电压，使发射结处于正向导通状态。R1 叫上偏电阻，R2 叫下偏电阻。它们一般为几千欧姆。 Rc 叫集电极供电电阻，它起两个作用，其一是将放大的电流信号转为电压信号，其二是电源 Vc 通过它给集电极供电，使集电结处于反向偏置状态。其阻值一般为几欧姆~几千欧姆。 Re 为发射极负反馈电阻，其作用是稳定静态工作点。 Ce 为发射极交流旁路电容，其作用是提高交流信号的放大倍数。 V 是放...
