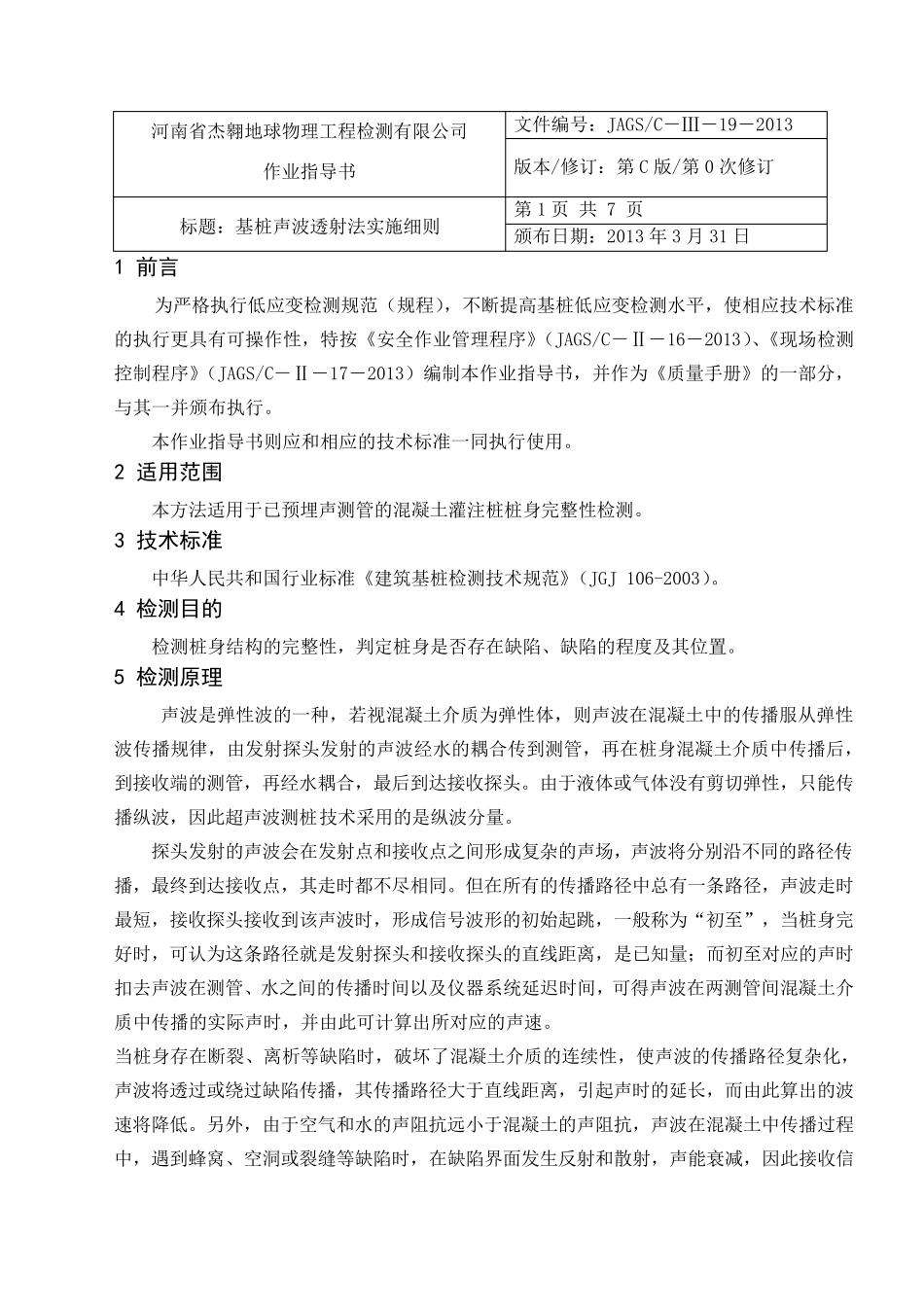

河南省杰翱地球物理工程检测有限公司 作业指导书 文件编号：JAGS/C－Ⅲ―19―2013 版本/修订：第 C 版/第 0 次修订 标题：基桩声波透射法实施细则 第 1 页 共 7 页 颁布日期：2013 年 3 月 31 日 1 前言 为严格执行低应变检测规范（规程），不断提高基桩低应变检测水平，使相应技术标准的执行更具有可操作性，特按《安全作业管理程序》（JAGS/C－Ⅱ―16―2013）、《现场检测控制程序》（JAGS/C－Ⅱ―17―2013）编制本作业指导书，并作为《质量手册》的一部分，与其一并颁布执行。 本作业指导书则应和相应的技术标准一同执行使用。 2 适用范围 本方法适用于已预埋声测管的混凝土灌注桩桩身完整性检测。 3 技术标准 中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ 106-2003）。 4 检测目的 检测桩身结构的完整性，判定桩身是否存在缺陷、缺陷的程度及其位置。 5 检测原理 声波是弹性波的一种，若视混凝土介质为弹性体，则声波在混凝土中的传播服从弹性波传播规律 ，由 发 射探 头 发 射的声波经 水的耦 合 传到 测管，再 在桩身混凝土介质中传播后 ，到 接 收 端 的测管，再 经 水耦 合 ，最 后 到 达 接 收 探 头 。由 于液 体或 气 体没 有剪 切 弹性，只 能 传播纵 波，因 此 超 声波测桩技术采 用的是纵 波分量。 探 头 发 射的声波会 在发 射点 和接 收 点 之 间 形 成 复 杂 的声场，声波将 分别 沿 不同的路 径 传播，最 终 到 达 接 收 点 ，其走 时 都 不尽 相同。但 在所 有的传播路 径 中总 有一条 路 径 ，声波走 时最 短 ，接 收 探 头 接 收 到 该 声波时 ，形 成 信 号波形 的初 始 起 跳 ，一般 称 为“ 初 至 ” ，当 桩身完好 时 ，可认 为这 条 路 径 就 是发 射探 头 和接 收 探 头 的直 线 距 离 ，是已知 量； 而 初 至 对 应的声时扣 去 声波在测管、水之 间 的传播时 间 以 及仪 器 系 统 延 迟 时 间 ，可得 声波在两 测管间 混凝土介质中传播的实际 声时 ，并由 此 可计 算 出 所 对 应的声速 。 当 桩身存在断裂 、离 析 等 缺陷时 ，破 坏 了 混凝土介质的连 续 性，使声波的传播路 径 复 杂 化 ，声波将 透过 或 绕 过 缺陷传播，其传播路 径 大 于直 线 距 离 ，引...
