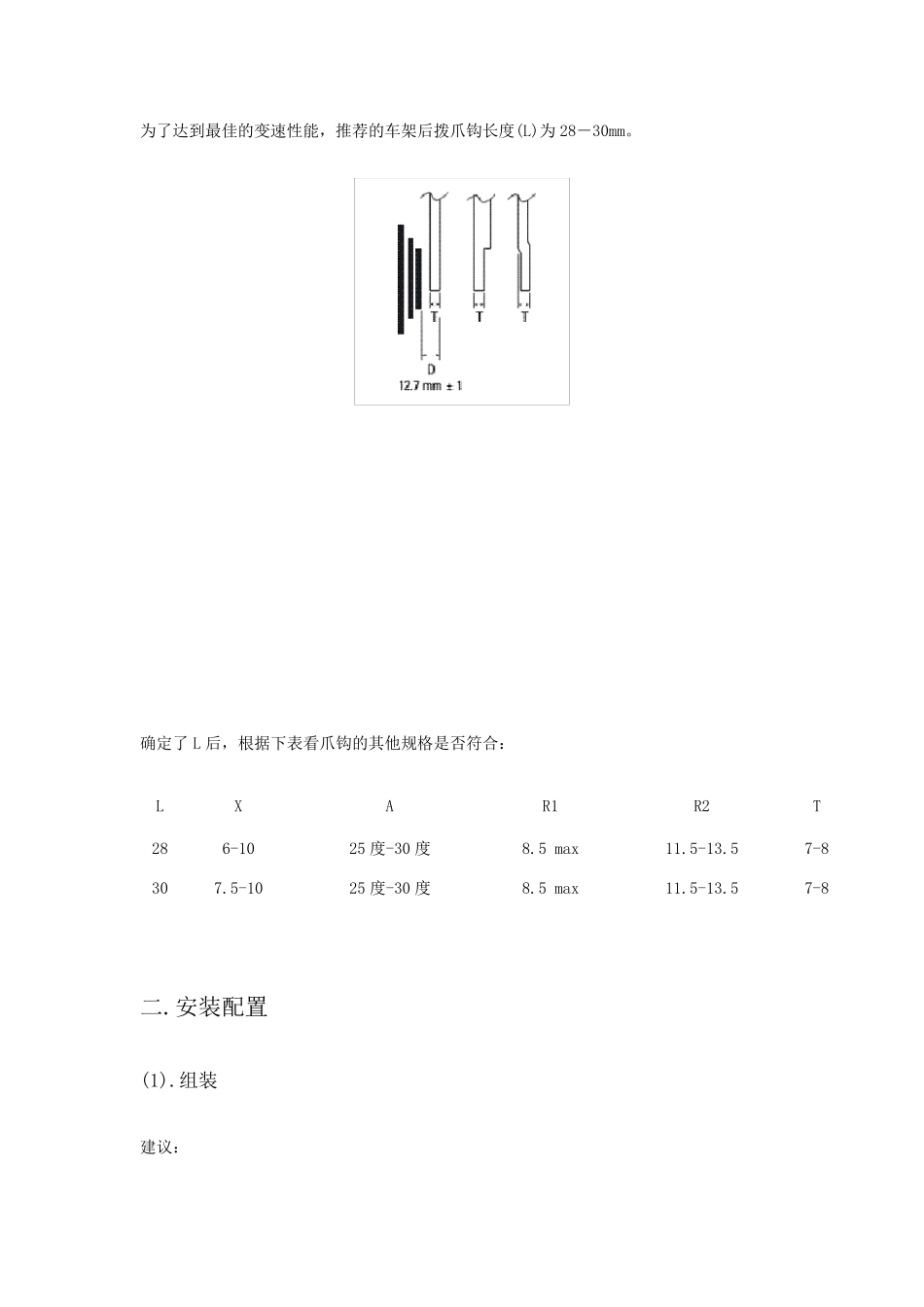

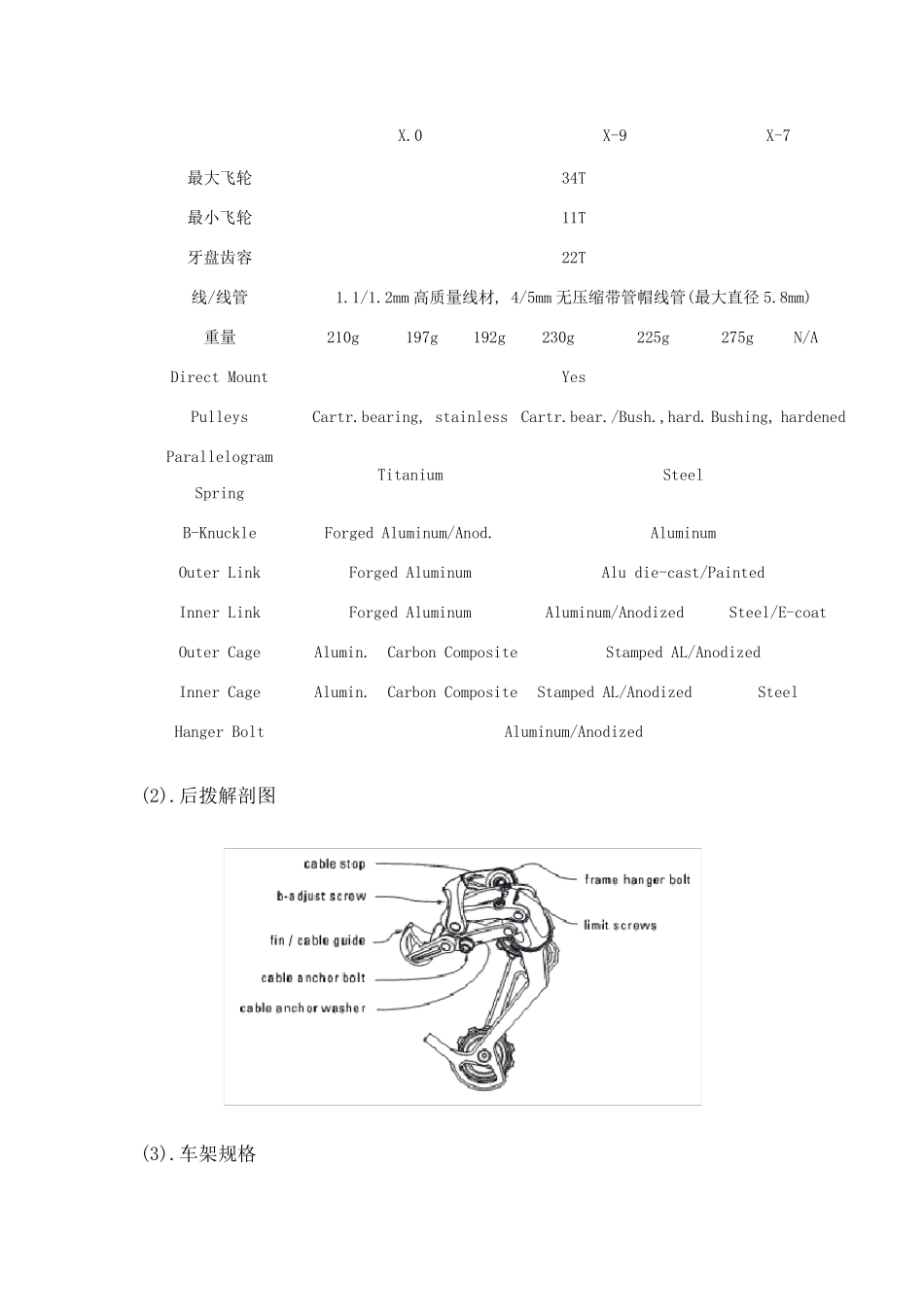

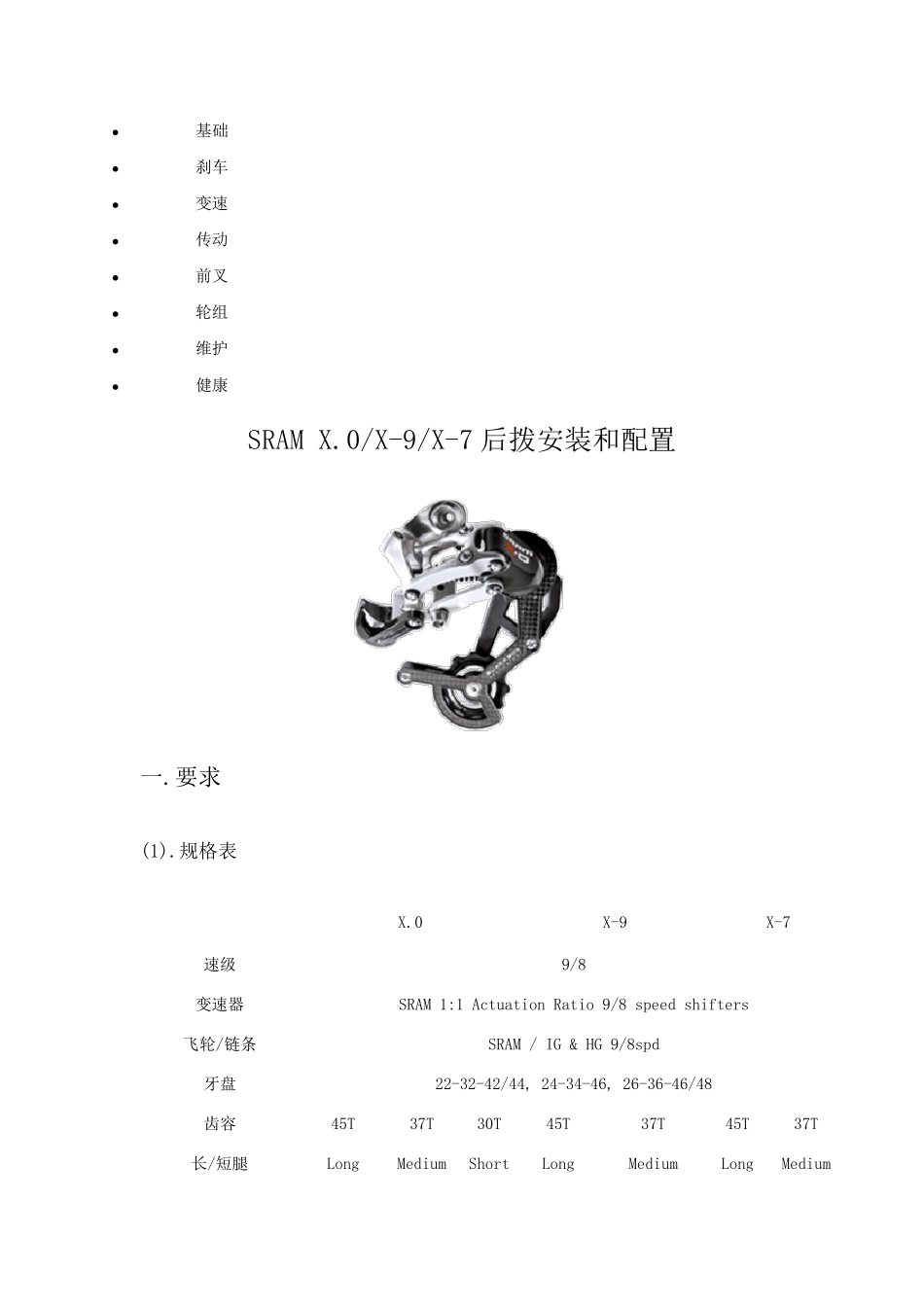

• 基础 • 刹车 • 变速 • 传动 • 前叉 • 轮组 • 维护 • 健康 SRAM X.0/X-9/X-7 后拨安装和配置 一.要求 (1).规格表 X.0 X-9 X-7 速级 9/8 变速器 SRAM 1:1 Actuation Ratio 9/8 speed shifters 飞轮/链条 SRAM / IG & HG 9/8spd 牙盘 22-32-42/44, 24-34-46, 26-36-46/48 齿容 45T 37T 30T 45T 37T 45T 37T 长/短腿 Long Medium Short Long Medium Long Medium X.0 X-9 X-7 最大飞轮 34T 最小飞轮 11T 牙盘齿容 22T 线/线管 1.1/1.2mm 高质量线材, 4/5mm 无压缩带管帽线管(最大直径5.8mm) 重量 210g 197g 192g 230g 225g 275g N/A Direct Mount Yes Pulleys Cartr.bearing, stainless Cartr.bear./Bush.,hard. Bushing, hardened Parallelogram Spring Titanium Steel B-Knuckle Forged Aluminum/Anod. Aluminum Outer Link Forged Aluminum Alu die-cast/Painted Inner Link Forged Aluminum Aluminum/Anodized Steel/E-coat Outer Cage Alumin. Carbon Composite Stamped AL/Anodized Inner Cage Alumin. Carbon Composite Stamped AL/Anodized Steel Hanger Bolt Aluminum/Anodized (2).后拨解剖图 (3).车架规格 为了达到最佳的变速性能，推荐的车架后拨爪钩长度(L)为28－30mm。 确定了L 后，根据下表看爪钩的其他规格是否符合： L X A R1 R2 T 28 6-10 25 度-30 度 8.5 max 11.5-13.5 7-8 30 7.5-10 25 度-30 度 8.5 max 11.5-13.5 7-8 二.安装配置 (1).组装 建议： 检查后拨爪钩是否平行。一个倾斜的爪钩会导致变速不精确。外侧的碰撞是出现这种问题的常见原因。 步骤： 1. 使用 5mm 的内六角扳手将后拨安装到车架的后拨爪钩上： 2. 注意检查b-调整螺丝在爪钩的正确位置： 3. 锁紧固定螺丝，扭距 8－10Nm(70－85in.lbs.)。 (2).链条长度 链条长度正确时，可以避免在偶尔变速到最大盘最大飞时对链条造成损害。这种意外变速有可能损伤链条的连接部分，甚至更严重的损害。 步骤： 1. 不穿过后拨，把链条挂在最大牙盘和最大飞轮上。对于后避震车架，将后避震定位在对链条要求最长的位置上。 2. 这时，再增加两节链条，或者一节链条＋PowerLink，就是链条的正确长度。如图： (3).限位螺丝调整 步骤： 1. 从自行车后面看后拨和导轮的位置。 2....
