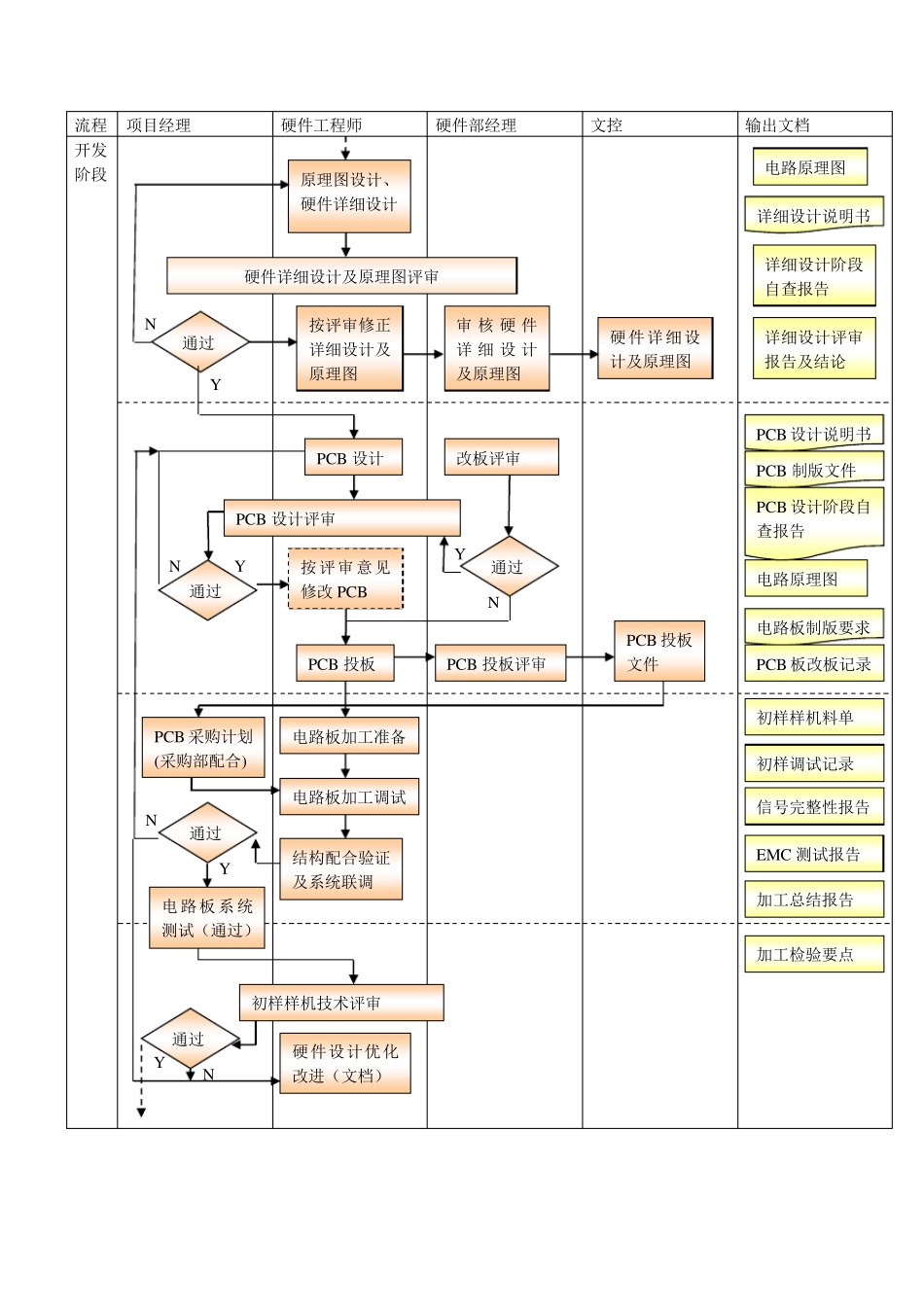

嵌入式系统硬件开发流程 1 .项目需求、计划阶段 开始于项目需求分析，结束于总体技术方案确定。主要进行硬件设计需求分解，包括硬件功能需求、性能指标、可靠性指标、可制造性需求、可服务性需求及可测试性等需求；对硬件需求进行量化，并对其可行性、合理性、可靠性等进行评估，硬件设计需求是硬件工程师总体技术方案设计的基础和依据。 流程 项目经理 硬件工程师 硬件部经理 文控 输出文档 项目需求 、 计划阶段 初始项目任务确定硬件主管/硬件工程师、资源部分投入 参与项目硬件需求分析、分解（硬件功能需求、性能指标、可靠性指标、可制造性需求、可服务性需求及可测试性等需求） 产品需求技术评审（硬件需求进行量化，并对其可行性、合理性、可靠性等进行评估） 通过 项目概况 产品需求 总体技术方案（硬件部分）设计 总体技术方案评审 通过 参与硬件相关开发计划确认 总体技术方案书 项目开发计划 总体技术方案书 N Y N Y 2.原型阶段 输入为总体技术方案，直到完成硬件概要设计为止。主要对硬件单元电路、局部电路或有新技术、新器件应用的电路的设计与验证及关键工艺、结构装配等不确定技术的验证及调测，为概要设计提供设计依据和设计支持。 流程 项目经理 硬件工程师 硬件部经理 文控 输出文档 原型阶段 3.开发阶段 开始于硬件概要设计评审通过后，结束于初样成功转为试样。主要有原理图及详细设计、PCB设计、初样研制/加工及调测，每一了阶段都要进行严格、有效的技术评审，以保证“产品的正确”。 硬件单元电路、局部电路或有新技术、新器件应用的电路的设计与验证及关键工艺、结构装配等不确定技术的验证及调测。 资 源 再 分 配（硬件资源完全投入） 原型图纸、料单、PCB 等受控 硬件概要设计 关键物料（含新选材料）清单或临时料单 概要设计阶段设计自查文档 硬件概要设计评审 按评审要求修正硬件概要设计 通过 评审概要设计 硬件概要设计说 明书 概要设计评审报告及结论 硬件概要设计说明书 原型图纸、料单、PCB 等 EMC 测试报告 实验报告 加个总结报告 N Y 流程 项目经理 硬件工程师 硬件部经理 文控 输出文档 开发阶段 原理图设计、硬件详细设计 硬件详细设计及原理图评审 按评审修正详细设计及原理图 审 核 硬件详 细 设计及原理图 通过 硬件详细设计及原理图 电路原理图 PCB 设计 PCB 设计评审 通过 初样样机技术评审 电路原理...
