川崎K3V柱塞泵详解VIP免费

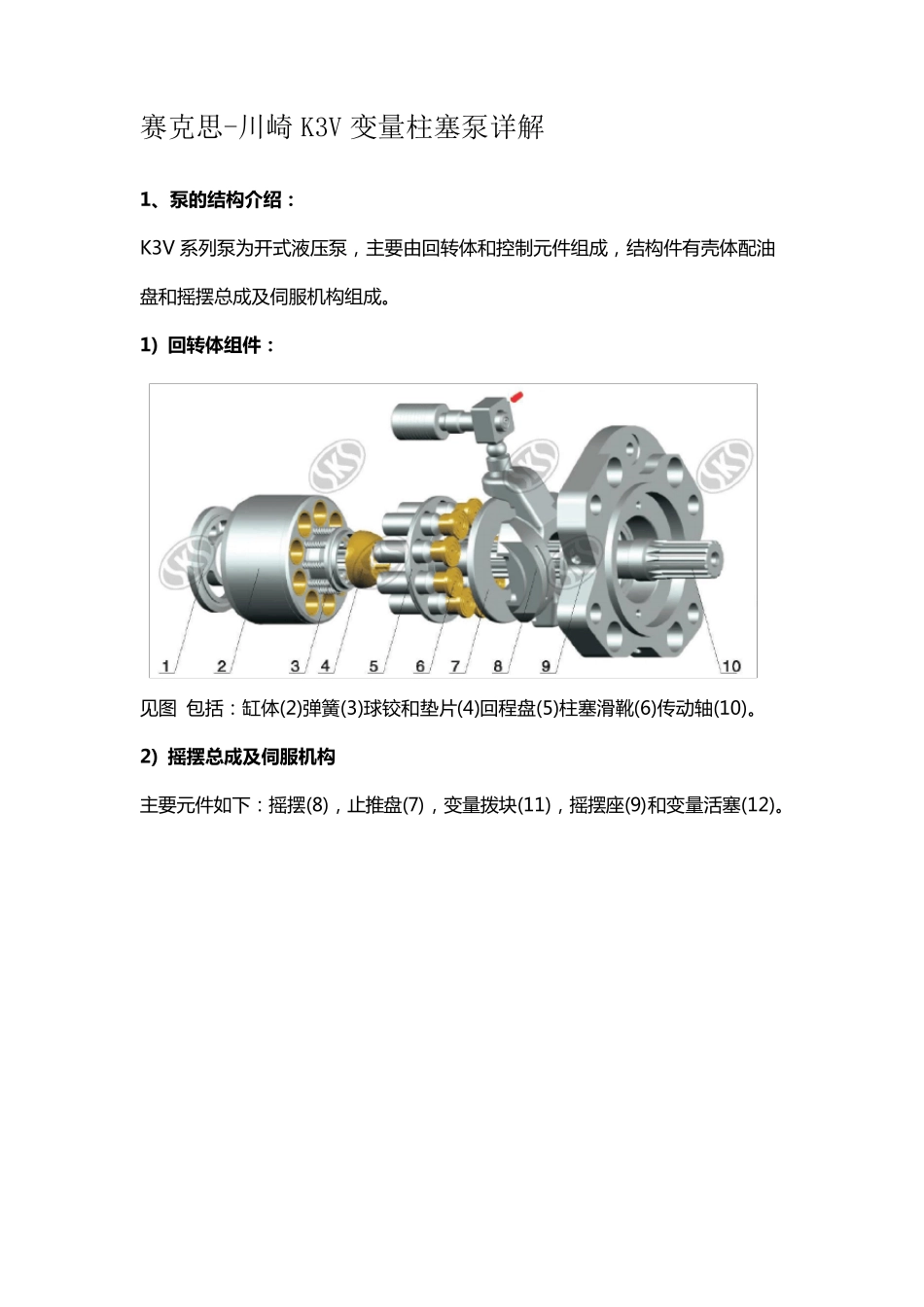

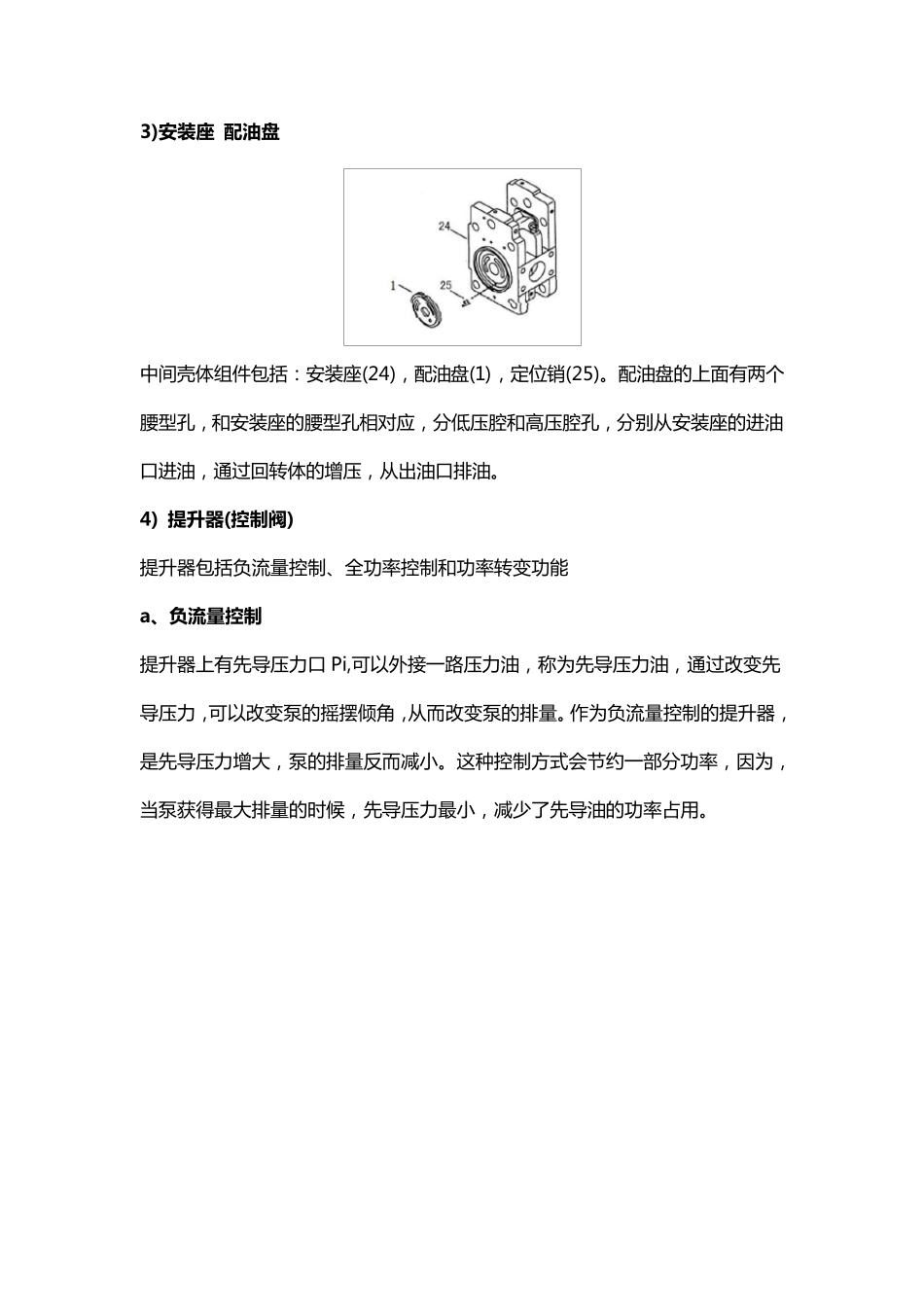

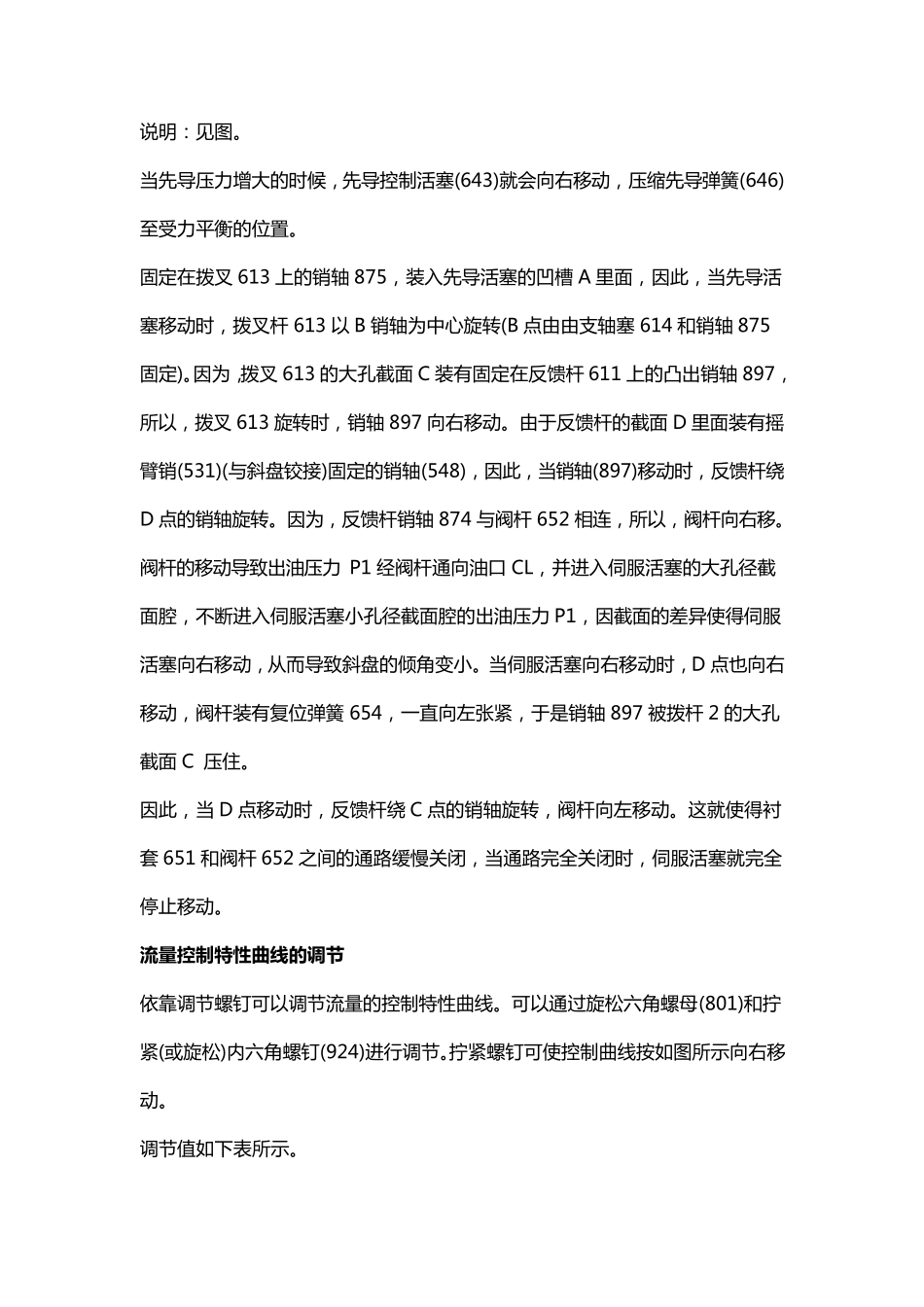

赛克思-川崎 K3V 变量柱塞泵详解 1、泵的结构介绍： K3V 系 列 泵 为 开 式 液 压 泵 ， 主 要 由 回 转 体 和 控 制 元 件 组 成 ， 结 构 件 有 壳 体 配 油盘 和 摇 摆 总 成 及 伺 服 机 构 组 成 。 1) 回转体组件： 见图 包括：缸体 (2)弹簧(3)球铰和 垫片(4)回 程盘 (5)柱塞滑靴(6)传动轴(10)。 2) 摇摆总成及伺服机构 主 要 元 件 如下：摇 摆 (8)， 止推盘 (7)， 变量拨块(11)， 摇 摆 座(9)和 变量活塞(12)。 3)安 装 座 配 油 盘 中 间 壳 体 组 件 包 括 ： 安 装 座 (24)， 配 油 盘 (1)， 定 位 销 (25)。 配 油 盘 的 上 面 有 两 个腰 型 孔 ， 和 安 装 座 的 腰 型 孔 相 对 应 ， 分 低 压 腔 和 高 压 腔 孔 ， 分 别 从 安 装 座 的 进 油口 进 油 ， 通 过 回 转 体 的 增 压 ， 从 出 油 口 排 油 。 4) 提 升 器 (控 制 阀 ) 提 升 器 包 括 负 流 量 控 制 、全功率控 制 和 功率转 变功能 a、负流量控 制 提 升 器 上 有 先导压 力口 Pi,可以外接一路压 力油 ， 称为先导压 力油 ， 通 过 改变先导压 力， 可以改变泵的 摇摆倾角， 从 而改变泵的 排 量 。 作为负 流 量 控 制 的 提 升 器 ，是先导压 力增 大， 泵的 排 量 反而减小。 这种控 制 方式会节约一部分 功率， 因为，当泵获得最大排 量 的 时候， 先导压 力最小， 减少了先导油 的 功率占用。 说 明 ： 见 图 。 当先导压力增大的时候，先导控制活塞(643)就会向右移动，压缩先导弹簧(646)至受力平衡的位置。 固定在拨叉 613 上的销轴 875，装入先导活塞的凹槽 A 里面，因此，当先导活塞移动时，拨叉杆 613 以 B 销轴为中心旋转(B 点由由支轴塞 614 和销轴 875固定)。因为，拨叉 613 的大孔截面 C 装有固定在反馈杆 611 上的凸出销轴 897，所以，拨叉 613 旋转时，销轴 897 向右移动。由于反馈杆的截面 D 里面装有摇臂销(531)(与斜盘铰接)固定的销轴(548)，因此，当销轴(897)移动时，反馈杆绕 D 点的销轴旋转。因为，反馈杆销轴 874 与阀杆 652 相连，所以，阀杆向右移。 阀杆的移动导致出油压力 P1 经阀杆通向油口 CL，并进入伺服活塞的大孔径截面腔，...
