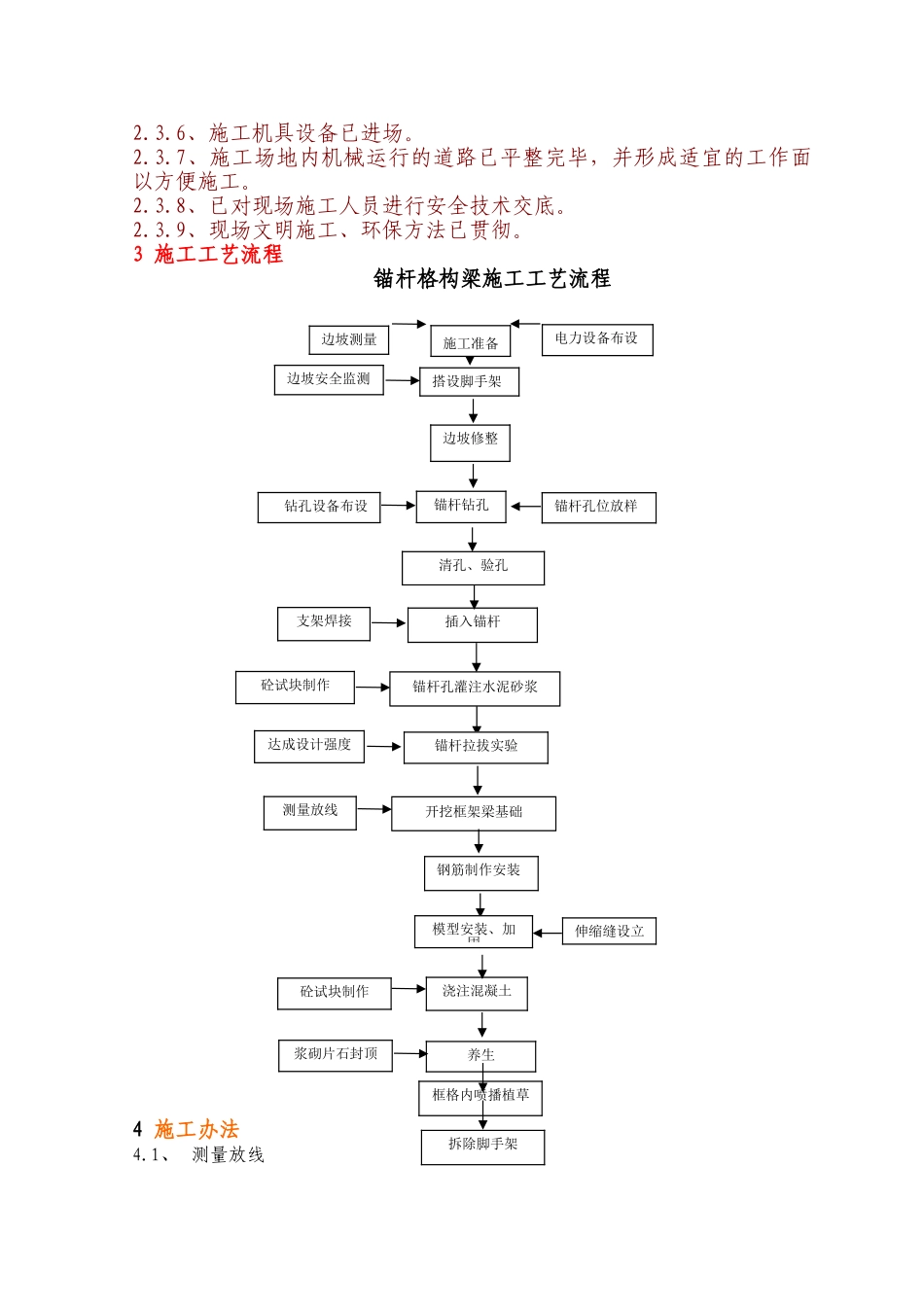

锚杆格子梁施工工艺原则版本：第1版 文献编号：JGSZ-JS--0011 总则 1.1、本规程锚杆为非预应力锚杆，合用于重庆地区工业与民用建筑的岩质挖方边坡、岩石基坑的施工。1.2、锚杆使用年限应与所服务的建筑物使用年限相似，其防防腐等级也应达成对应的规定。1.3、合用于施工期间稳定性较好的边坡，应采用自上而下、分层开挖和锚固的逆作法施工，按照设计规定，在坡面上现浇网格状的钢筋混凝土格构梁，竖向肋和水平梁的结点上加设锚杆，岩面加钢筋网并喷射混凝土或喷播植草作支挡或封面解决。2 施工准备 2.1、重要材料规定： 2.1.1、锚固工程原材料性能应符合现行有关产品原则的规定，应满足设计规定，方便施工，切材料之间不应产生不良影响，锚杆杆体材料不适宜采用镀锌钢材。 2.1.2、灌浆材料性能应符合下列规定：1、水泥宜使用普通硅酸盐水泥，必要时可采用抗硫酸盐水泥，其强度不应低于42.5Mpa;2、砂的含泥量按重量计不得不不大于3%，砂中云母、有机物、硫化物和硫酸盐等有害物质的含量按重量计不得不不大于1%；3、水中不应含有影响水泥正常凝结和硬化的有害物质，不得使用污水；4、外加剂的品种和掺量应由实验拟定；5、浆体配制的灰砂比宜为0.８～1.5,水灰比宜为0.38～0.5；2.1.3、格构梁混凝土采用预拌或现场自拌，其强度等级达成设计规定。2.2、重要机具配备： 锚杆格构梁护坡惯用的施工机具：全站仪、交流电焊机、电动空压机、钢筋切断机、钢筋弯曲机、钢筋调直机、灌浆机、插入式振动器、凿岩机、风镐等。2.3、作业条件：2.3.1、业主提供的图纸资料已齐全，设计已进行技术交底和现场交桩，施工方案已通过监理工程师或业主同意； 2.3.2、施工条件已形成，现场测量边坡复核和施工测量放线已全部完毕，并经监理验收合格； 2.3.3、已掌握锚杆施工区域内的建、构筑物基础、管线状况，判断出锚杆施工对临近的建筑物和地下管线的不良影响，并拟定对应的防止方法；2.3.4、应检查锚杆的制作工艺，拟定锚杆注浆工艺并标定注浆设备；2.3.5、应检查原材料的品种、质量、和规格型号，以及对应的检测报告。 2.3.6、施工机具设备已进场。 2.3.7、施工场地内机械运行的道路已平整完毕，并形成适宜的工作面以方便施工。 2.3.8、已对现场施工人员进行安全技术交底。 2.3.9、现场文明施工、环保方法已贯彻。3 施工工艺流程 锚杆格构梁施工工艺流程4 施工办法 4.1、 测量放线施工准备插入锚杆达成设计强度锚杆孔位放样边坡修整锚杆钻孔清孔、验...
