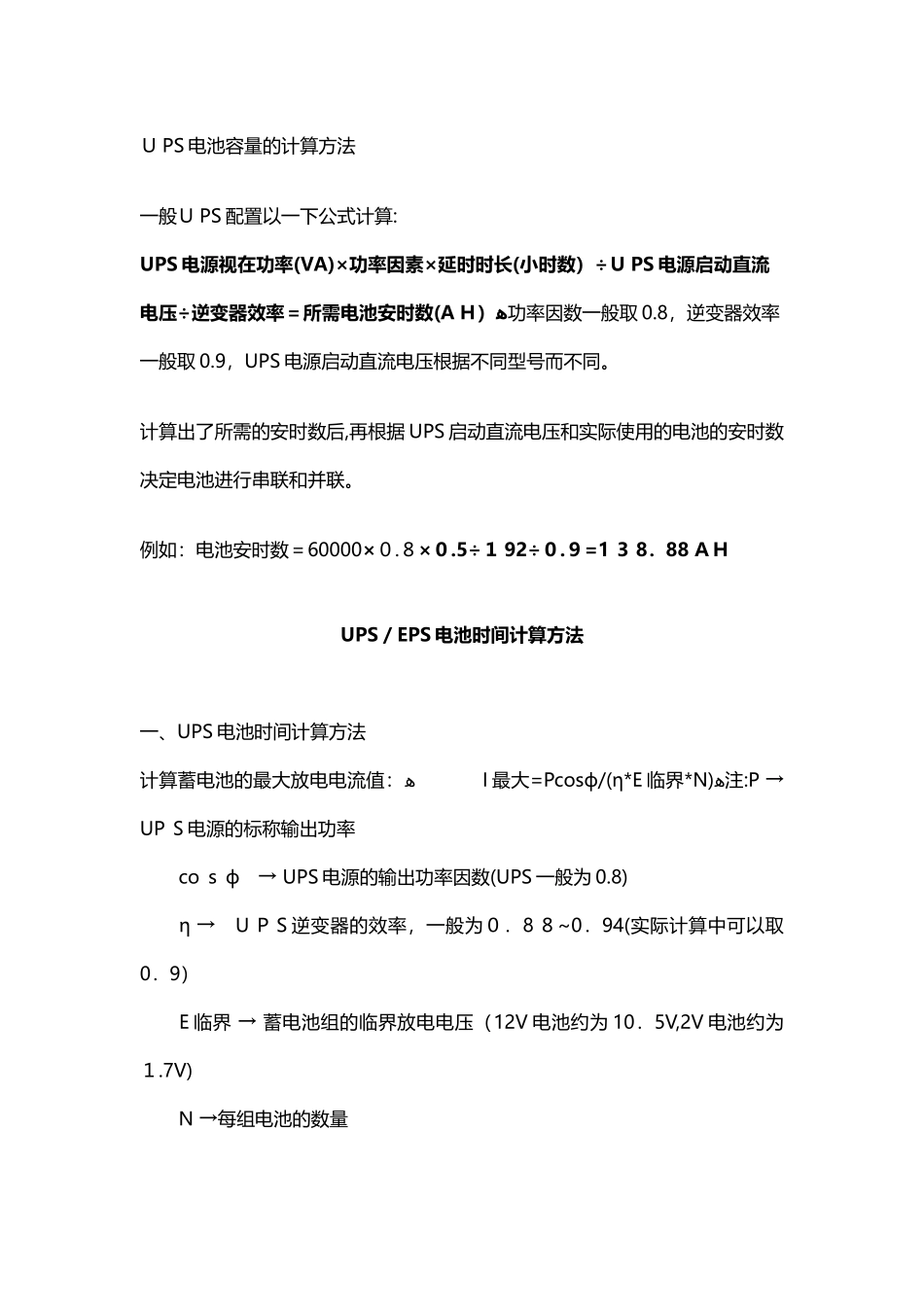

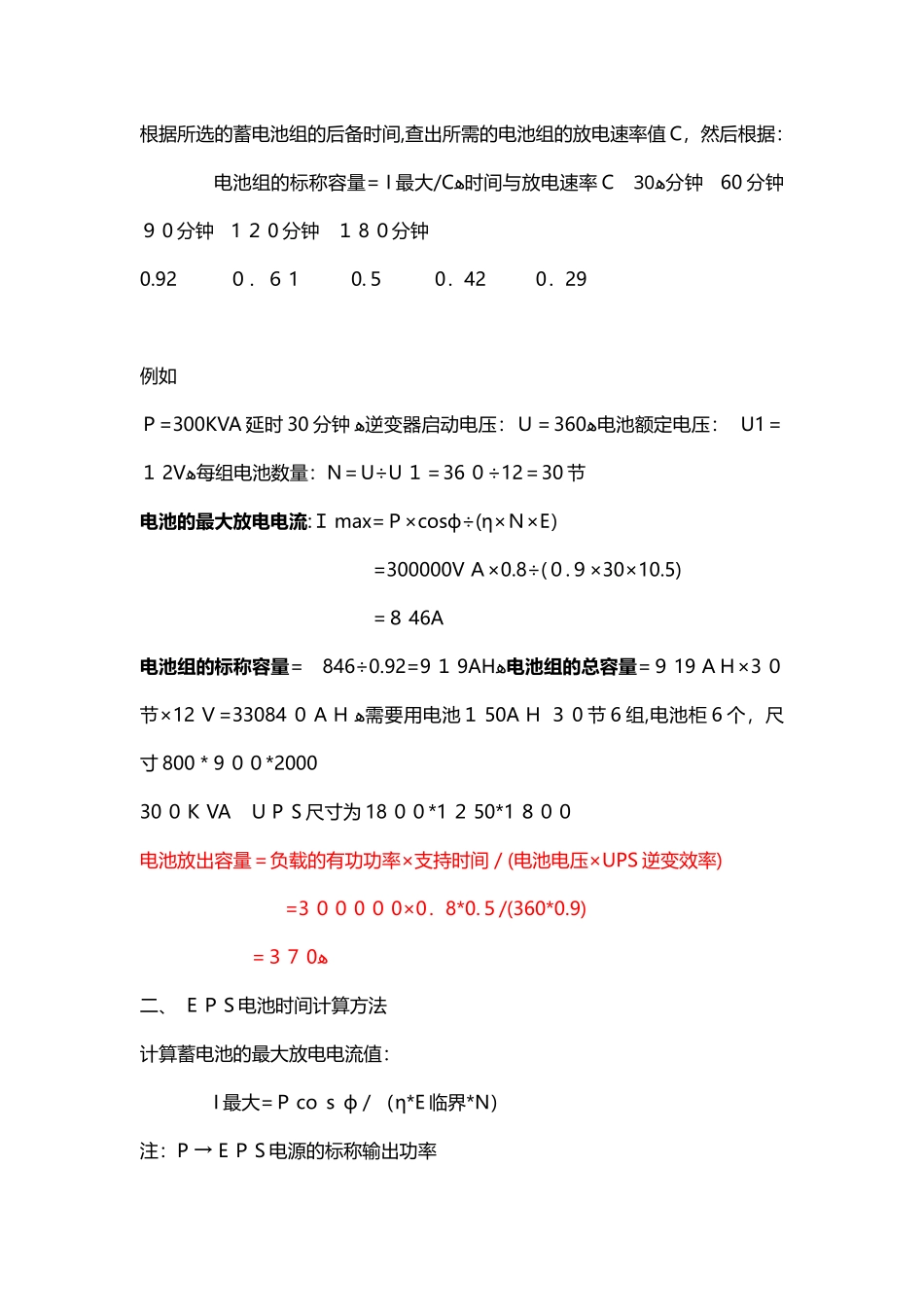

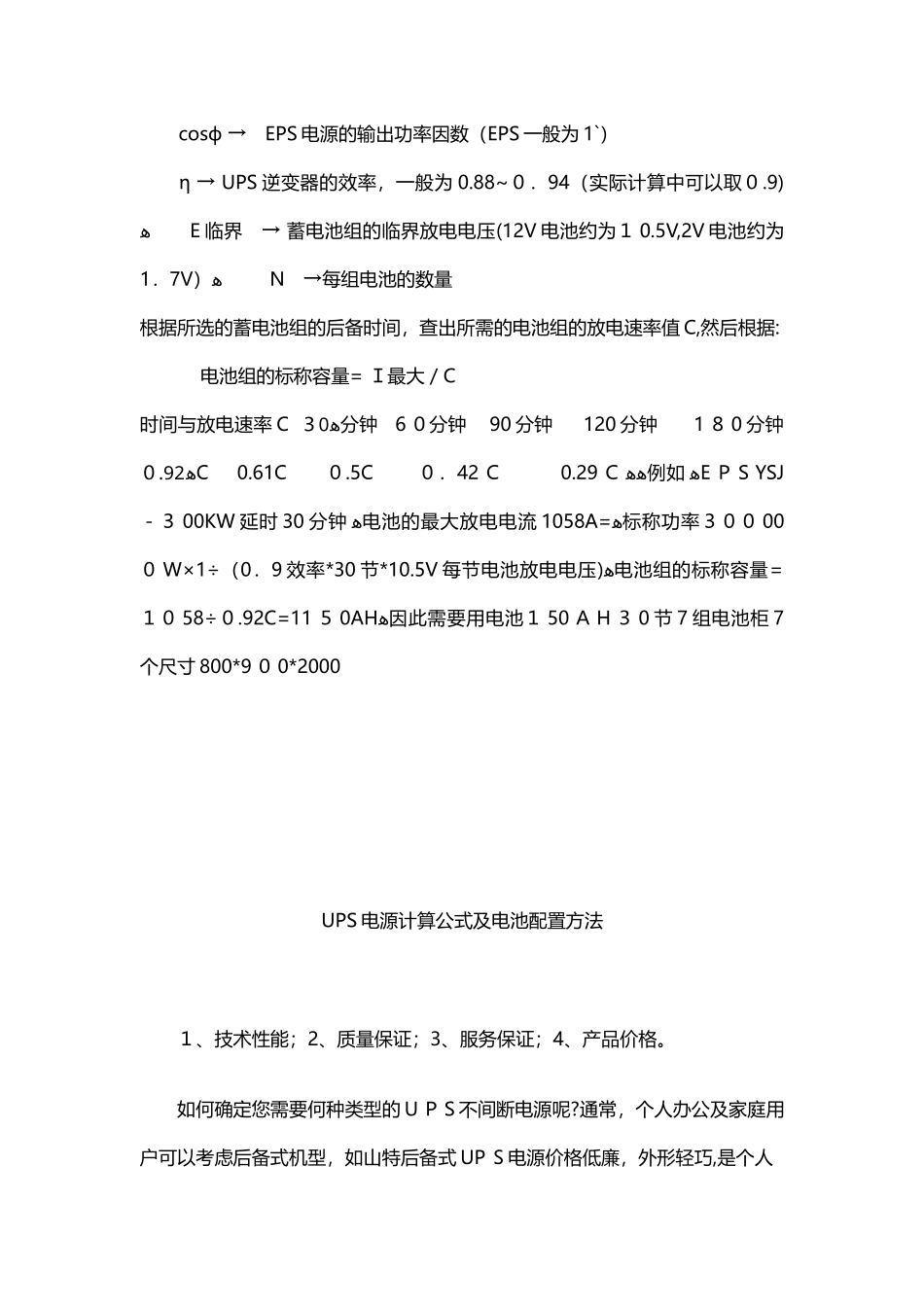

ＵPS电池容量的计算方法一般ＵPS配置以一下公式计算:UPS电源视在功率(VA)×功率因素×延时时长(小时数）÷ＵPS电源启动直流电压÷逆变器效率＝所需电池安时数(AＨ）ﻫ功率因数一般取0.8，逆变器效率一般取0.9，UPS电源启动直流电压根据不同型号而不同。计算出了所需的安时数后,再根据UPS启动直流电压和实际使用的电池的安时数决定电池进行串联和并联。例如：电池安时数＝60000×０.８×０.5÷１92÷０.９=1３8．88ＡＨUPS／EPS电池时间计算方法一、UPS电池时间计算方法计算蓄电池的最大放电电流值：ﻫI最大=Pcosф/(η*E临界*N)ﻫ注:P→UPＳ电源的标称输出功率coｓф→UPS电源的输出功率因数(UPS一般为0.8)η→UＰS逆变器的效率，一般为０．8８~0．94(实际计算中可以取0．9）E临界→蓄电池组的临界放电电压（12V电池约为10．5V,2V电池约为１.7V)N→每组电池的数量根据所选的蓄电池组的后备时间,查出所需的电池组的放电速率值C，然后根据：电池组的标称容量=I最大/Cﻫ时间与放电速率Cﻫ30分钟60分钟９0分钟1２0分钟１8０分钟0.92０．６10.５0．420．29例如Ｐ=300KVA延时30分钟ﻫ逆变器启动电压：Ｕ＝360ﻫ电池额定电压：U1＝１2Vﻫ每组电池数量：N＝U÷U１＝36０÷12＝30节电池的最大放电电流:Ｉmax=Ｐ×cosф÷(η×Ｎ×E）=300000VＡ×0.8÷(０.９×30×10.5)=８46A电池组的标称容量=846÷0.92=9１9AHﻫ电池组的总容量=９19ＡＨ×3０节×12Ｖ=33084０AＨﻫ需要用电池１50AＨ３0节6组,电池柜6个，尺寸800＊9００*200030０ＫVAＵPＳ尺寸为18００*1２50*1８００电池放出容量＝负载的有功功率×支持时间／(电池电压×UPS逆变效率)=3００0０0×0．8*0.５/(360*0.9)=３７0ﻫ二、ＥＰS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Ｐcoｓф／（η*E临界*N）注：P→EＰS电源的标称输出功率cosф→EPS电源的输出功率因数（EPS一般为1`）η→UPS逆变器的效率，一般为0.88~０．94（实际计算中可以取０.9)ﻫＥ临界→蓄电池组的临界放电电压(12V电池约为１0.5V,2V电池约为1．7V）ﻫN→每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C,然后根据:电池组的标称容量=Ｉ最大／C时间与放电速率Cﻫ0３分钟6０分钟90分钟120分钟1８0分钟ﻫ.92０C0.61C０.5C０．42Ｃ0.29Ｃﻫﻫ例如ﻫEＰSYSJ－３00KW延时30分钟ﻫ电池的最大放电电流1058A=ﻫ标称功率３００00０W×1÷（0．9效率*30节*10.5V每节电池放电电压)ﻫ电池组的标称容量=１０58÷０.92C=11５0AHﻫ因此需要用电池１50ＡH３0节7组电池柜7个尺寸800*9０0*2000UPS电源计算公式及电池配置方法１、技术性能；2、质量保证；3、服务保证；4、产品价格。如何确定您需要何种类型的UＰS不间断电源呢?通常，个人办公及家庭用户可以考虑后备式机型，如山特后备式UPＳ电源价格低廉，外形轻巧,是个人电脑的理想伙伴。有着很高的性价比；对于中小型系统的网络用户、服务器或精密仪器等，则多用在线式或在线互动式UPS不间断电源,能较好地抵抗来自电网上的各种侵害，其功能完善,并大多具有智能监控和网络连接功能,实现远程控制和智能化管理。对于大型的重要设备和系统，大功率的山特在线式UPＳ提供稳定的电源保护必不可少。具体如何确定所需的功率（VA）大小？则需列出所有需要保护的设备,别忘了显示器、终端、外挂硬盘。每一设备的电压及电流数据可在背板上找到，把两者相乘即可得VＡ值。有些设备用瓦特表明电能需要,见瓦数乘以1.４即可得大致的ＶA值。对于整体设备的功率则以其额定数为基准。把所有设备的VA值汇总,将汇总值加上百分之三十的扩充容量,以备系统升级时用。如何配置后备延时时间?由于系统和设备的不同，选取的UPＳ电源型号和配置也不同。标准性UPS本身机内自带电池，在停电后一般可继续供电几分钟至几十分钟;而长效型UＰＳ配有外置电池组,可以满足用户长时间停电时继续供电的需要,后备时间可以设计为数时分钟到十几个小时或更长。一般长效型UＰS备用时间主要受电池成本、安装空间大小以及电池回充时间等因素的限制。一般在电力环境较差,停电较为频繁的地区采用UPＳ与发电机配合供电的方式。当停电时,UPS不间断电源...
