2025年砼振捣施工工艺VIP免费

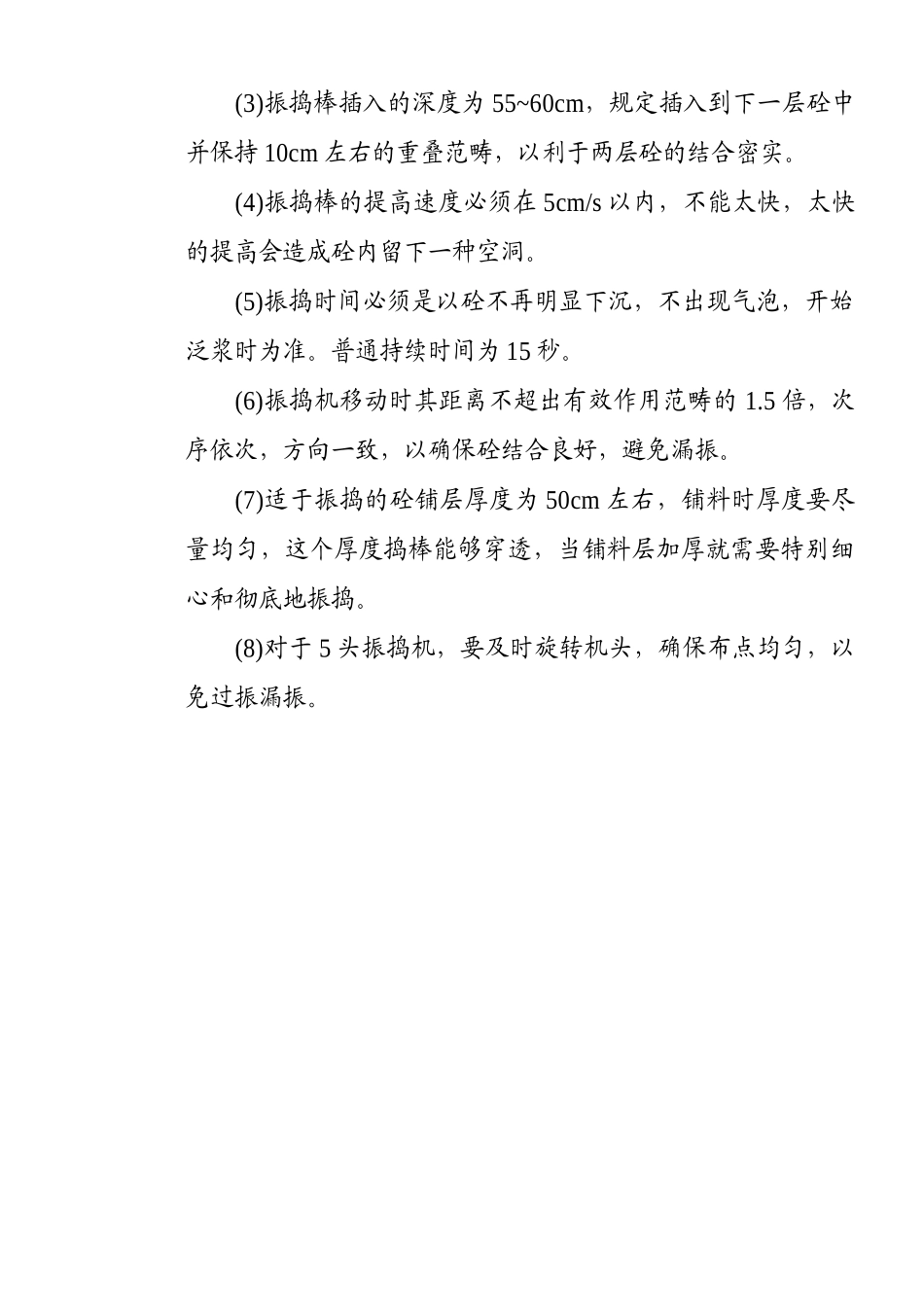

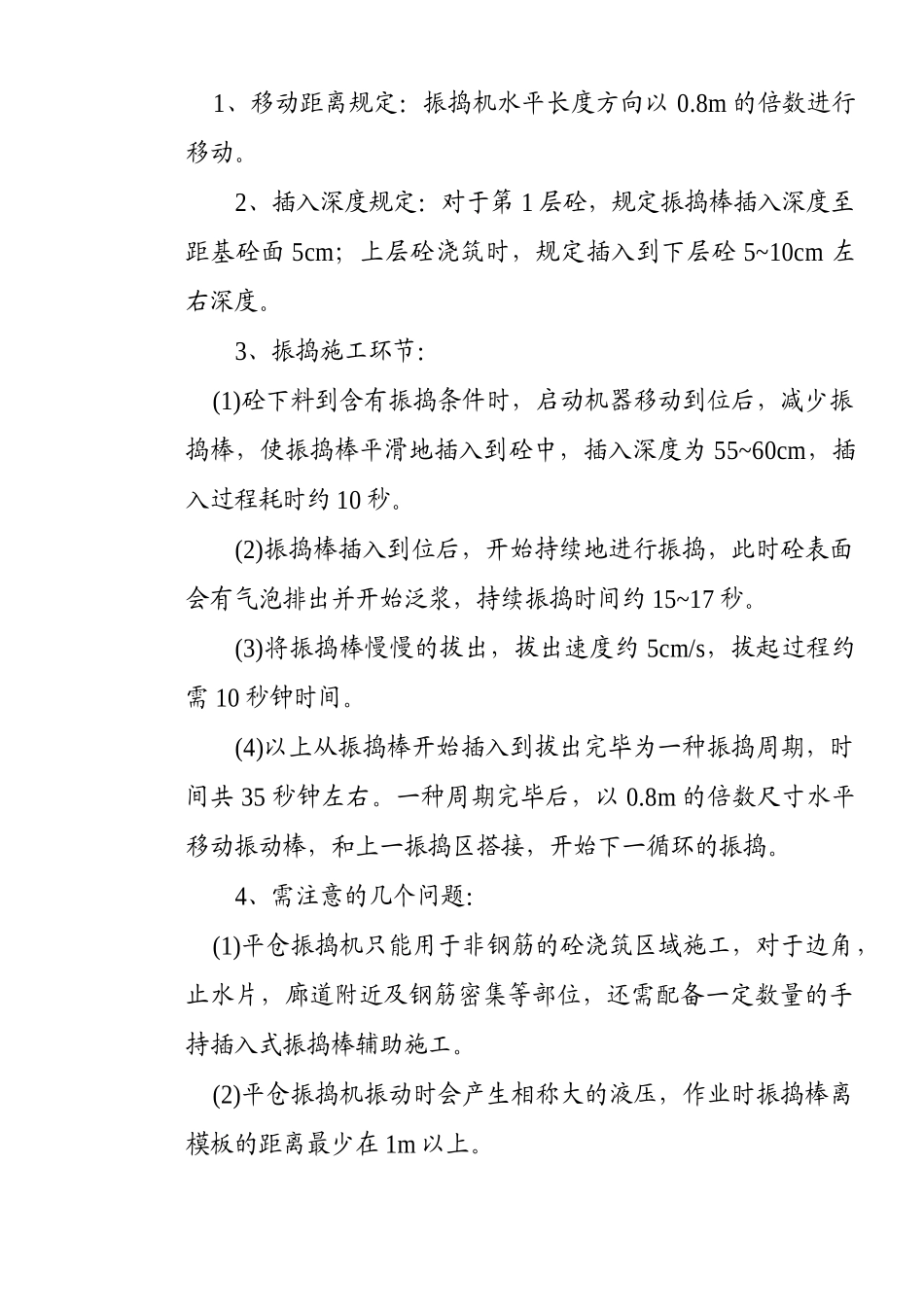

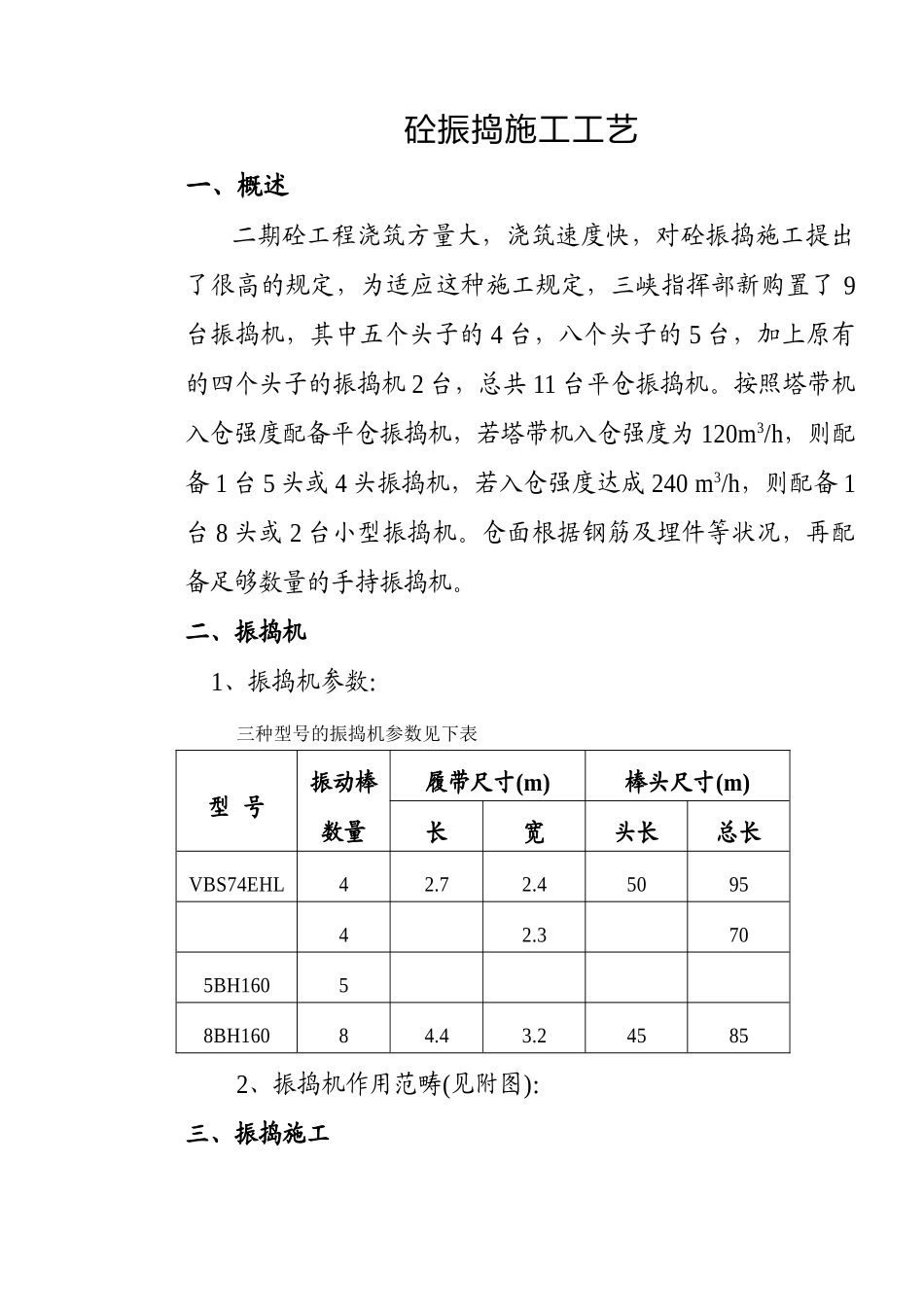

砼振捣施工工艺一、概述二期砼工程浇筑方量大，浇筑速度快，对砼振捣施工提出了很高的规定，为适应这种施工规定，三峡指挥部新购置了 9台振捣机，其中五个头子的 4 台，八个头子的 5 台，加上原有的四个头子的振捣机 2 台，总共 11 台平仓振捣机。按照塔带机入仓强度配备平仓振捣机，若塔带机入仓强度为 120m3/h，则配备 1 台 5 头或 4 头振捣机，若入仓强度达成 240 m3/h，则配备 1台 8 头或 2 台小型振捣机。仓面根据钢筋及埋件等状况，再配备足够数量的手持振捣机。二、振捣机 1、振捣机参数：三种型号的振捣机参数见下表型 号振动棒数量履带尺寸(m)棒头尺寸(m)长宽头长总长VBS74EHL42.72.4509542.3705BH16058BH16084.43.245852、振捣机作用范畴(见附图)： 三、振捣施工 1、移动距离规定：振捣机水平长度方向以 0.8m 的倍数进行移动。2、插入深度规定：对于第 1 层砼，规定振捣棒插入深度至距基砼面 5cm；上层砼浇筑时，规定插入到下层砼 5~10cm 左右深度。3、振捣施工环节： (1)砼下料到含有振捣条件时，启动机器移动到位后，减少振捣棒，使振捣棒平滑地插入到砼中，插入深度为 55~60cm，插入过程耗时约 10 秒。(2)振捣棒插入到位后，开始持续地进行振捣，此时砼表面会有气泡排出并开始泛浆，持续振捣时间约 15~17 秒。(3)将振捣棒慢慢的拔出，拔出速度约 5cm/s，拔起过程约需 10 秒钟时间。(4)以上从振捣棒开始插入到拔出完毕为一种振捣周期，时间共 35 秒钟左右。一种周期完毕后，以 0.8m 的倍数尺寸水平移动振动棒，和上一振捣区搭接，开始下一循环的振捣。4、需注意的几个问题： (1)平仓振捣机只能用于非钢筋的砼浇筑区域施工，对于边角，止水片，廊道附近及钢筋密集等部位，还需配备一定数量的手持插入式振捣棒辅助施工。 (2)平仓振捣机振动时会产生相称大的液压，作业时振捣棒离模板的距离最少在 1m 以上。(3)振捣棒插入的深度为 55~60cm，规定插入到下一层砼中并保持 10cm 左右的重叠范畴，以利于两层砼的结合密实。(4)振捣棒的提高速度必须在 5cm/s 以内，不能太快，太快的提高会造成砼内留下一种空洞。(5)振捣时间必须是以砼不再明显下沉，不出现气泡，开始泛浆时为准。普通持续时间为 15 秒。(6)振捣机移动时其距离不超出有效作用范畴的 1.5 倍，次序依次，方向一致，以确保砼结合良好，避免漏振。(7)适于振捣的砼铺层厚度为 50cm 左右，铺料时厚度要尽量均匀，这个厚度捣棒能够穿透，当铺料层加厚就需要特别细心和彻底地振捣。(8)对于 5 头振捣机，要及时旋转机头，确保布点均匀，以免过振漏振。
