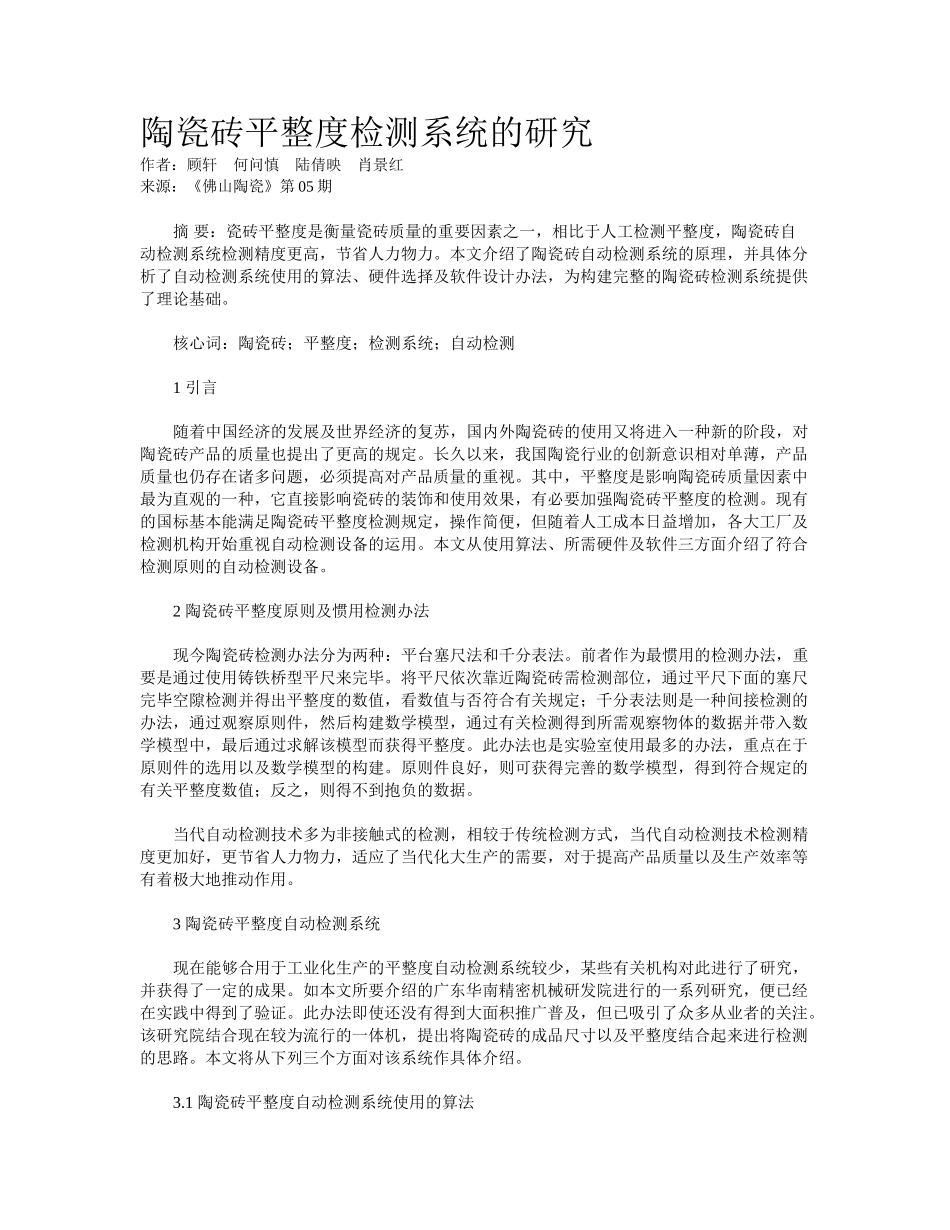

陶瓷砖平整度检测系统的研究 作者：顾轩何问慎陆倩映肖景红来源：《佛山陶瓷》第 05 期 摘 要：瓷砖平整度是衡量瓷砖质量的重要因素之一，相比于人工检测平整度，陶瓷砖自动检测系统检测精度更高，节省人力物力。本文介绍了陶瓷砖自动检测系统的原理，并具体分析了自动检测系统使用的算法、硬件选择及软件设计办法，为构建完整的陶瓷砖检测系统提供了理论基础。 核心词：陶瓷砖；平整度；检测系统；自动检测 1 引言 随着中国经济的发展及世界经济的复苏，国内外陶瓷砖的使用又将进入一种新的阶段，对陶瓷砖产品的质量也提出了更高的规定。长久以来，我国陶瓷行业的创新意识相对单薄，产品质量也仍存在诸多问题，必须提高对产品质量的重视。其中，平整度是影响陶瓷砖质量因素中最为直观的一种，它直接影响瓷砖的装饰和使用效果，有必要加强陶瓷砖平整度的检测。现有的国标基本能满足陶瓷砖平整度检测规定，操作简便，但随着人工成本日益增加，各大工厂及检测机构开始重视自动检测设备的运用。本文从使用算法、所需硬件及软件三方面介绍了符合检测原则的自动检测设备。 2 陶瓷砖平整度原则及惯用检测办法 现今陶瓷砖检测办法分为两种：平台塞尺法和千分表法。前者作为最惯用的检测办法，重要是通过使用铸铁桥型平尺来完毕。将平尺依次靠近陶瓷砖需检测部位，通过平尺下面的塞尺完毕空隙检测并得出平整度的数值，看数值与否符合有关规定；千分表法则是一种间接检测的办法，通过观察原则件，然后构建数学模型，通过有关检测得到所需观察物体的数据并带入数学模型中，最后通过求解该模型而获得平整度。此办法也是实验室使用最多的办法，重点在于原则件的选用以及数学模型的构建。原则件良好，则可获得完善的数学模型，得到符合规定的有关平整度数值；反之，则得不到抱负的数据。 当代自动检测技术多为非接触式的检测，相较于传统检测方式，当代自动检测技术检测精度更加好，更节省人力物力，适应了当代化大生产的需要，对于提高产品质量以及生产效率等有着极大地推动作用。 3 陶瓷砖平整度自动检测系统 现在能够合用于工业化生产的平整度自动检测系统较少，某些有关机构对此进行了研究，并获得了一定的成果。如本文所要介绍的广东华南精密机械研发院进行的一系列研究，便已经在实践中得到了验证。此办法即使还没有得到大面积推广普及，但已吸引了众多从业者的关注。该研究院结合现在较为流行的一体机，提出将陶瓷砖的成品尺寸以及平整度...
