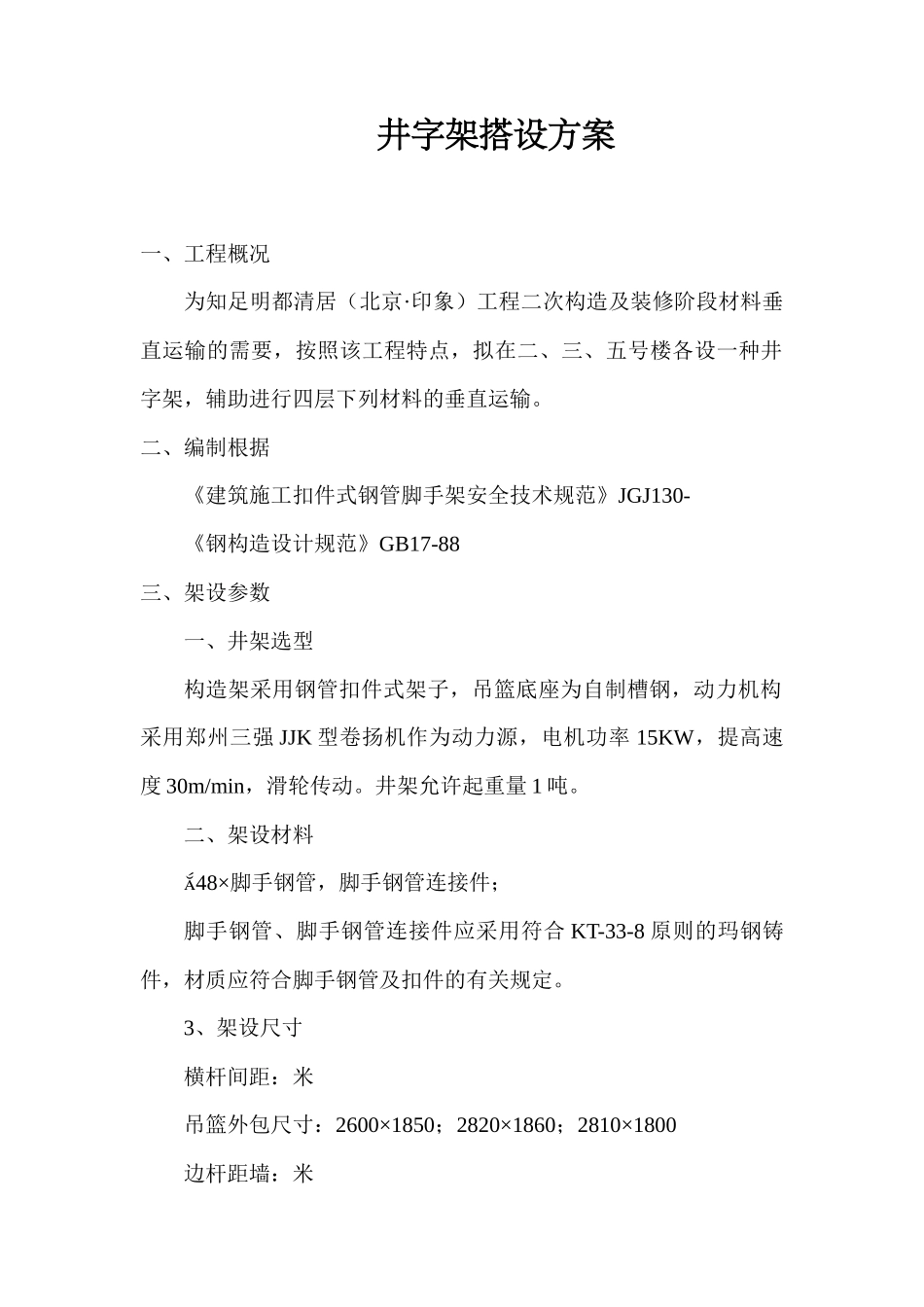

井字架搭设方案一、工程概况为知足明都清居（北京·印象）工程二次构造及装修阶段材料垂直运输的需要，按照该工程特点，拟在二、三、五号楼各设一种井字架，辅助进行四层下列材料的垂直运输。二、编制根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-《钢构造设计规范》GB17-88三、架设参数一、井架选型构造架采用钢管扣件式架子，吊篮底座为自制槽钢，动力机构采用郑州三强 JJK 型卷扬机作为动力源，电机功率 15KW，提高速度 30m/min，滑轮传动。井架允许起重量 1 吨。二、架设材料48×脚手钢管，脚手钢管连接件；脚手钢管、脚手钢管连接件应采用符合 KT-33-8 原则的玛钢铸件，材质应符合脚手钢管及扣件的有关规定。3、架设尺寸横杆间距：米吊篮外包尺寸：2600×1850；2820×1860；2810×1800边杆距墙：米架设高度：14 米（运用 4 层）架体平面尺寸如图所示 四、架设工艺一、搭设次序放线、做基础→铺槽钢→摆放扫地杆→逐根树立杆并与扫地杆扣紧→装第一步横杆→校正立杆垂直并扣紧→接立杆、安装其它各步横杆→……→加设剪子撑→安装天轮、地轮→安装吊篮→安装轨道→穿绳调试，调节吊篮轨道→安装限位装置→验收二、搭设前由测放员将井架位置测设在室外地坪上，按放线位置做好混凝土基础，然后由架子工搭井架。3、搭设井架时，先在井架底座位置上铺通长[10#槽钢，使立杆稳固在槽钢上。4、井架横杆间距米，侧向在进、出料口处应空开。与建筑物垂直的横杆，端头与建筑物连接顶紧，兼作井架的连墙杆，或在每层楼地面处应加设小横杆顶住构造面，作为侧向限位装置。五、剪子撑的设立：侧向除进、出料口处外，均应自下而上持续设立剪子撑，剪子撑单撑竖向距离为三根小横杆间距米，剪子撑水平面的夹角为 45°～60°最下面的剪子撑斜撑与立杆的联接点，离立杆底端不不不大于 50cm。斜撑杆采用旋转扣件固定在与之相交的立杆或横杆上，旋转扣件中心线至主节点的距离不适宜不不大于150mm，剪子撑采用对接扣件接长。剪子撑应随架子同时支搭，以确保架子的稳固性。六、安装天轮架：支撑天轮的立杆采用双立杆，间距 300mm。支撑天轮的横杆采用双杠，与井架中立柱采用双扣件连接，并应加设八字撑，与井架角柱相连。天轮架顶部另装一根横杆将天轮架夹紧，天轮架双侧采用扣件限位夹紧。在距井架顶部 4 米处的滑轨上安装起高限位装置。7、装好天轮、地轮及吊篮后，安装吊篮轨道（长度约 300 的短钢管或其它），穿好钢丝绳，并进行调试...
