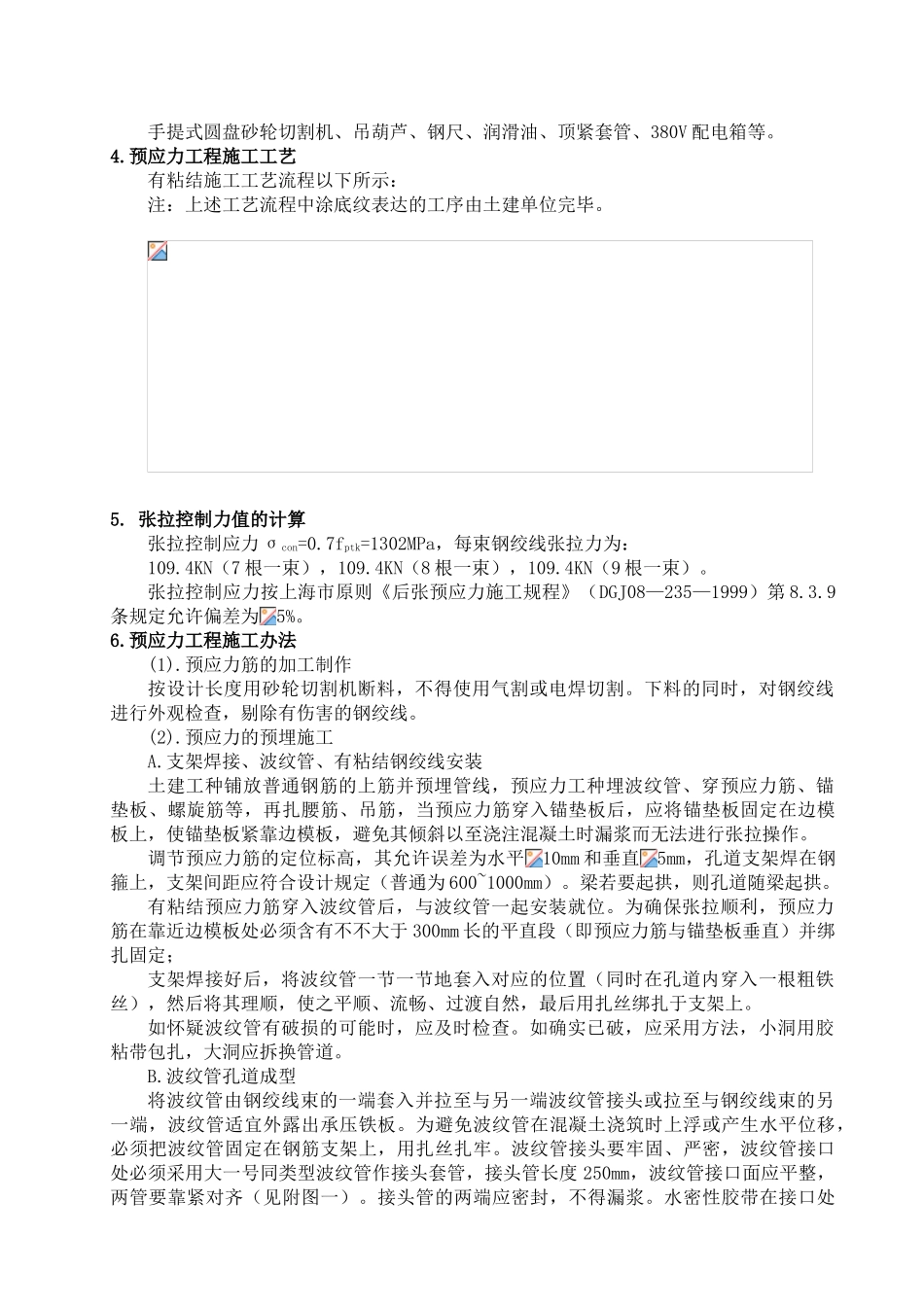

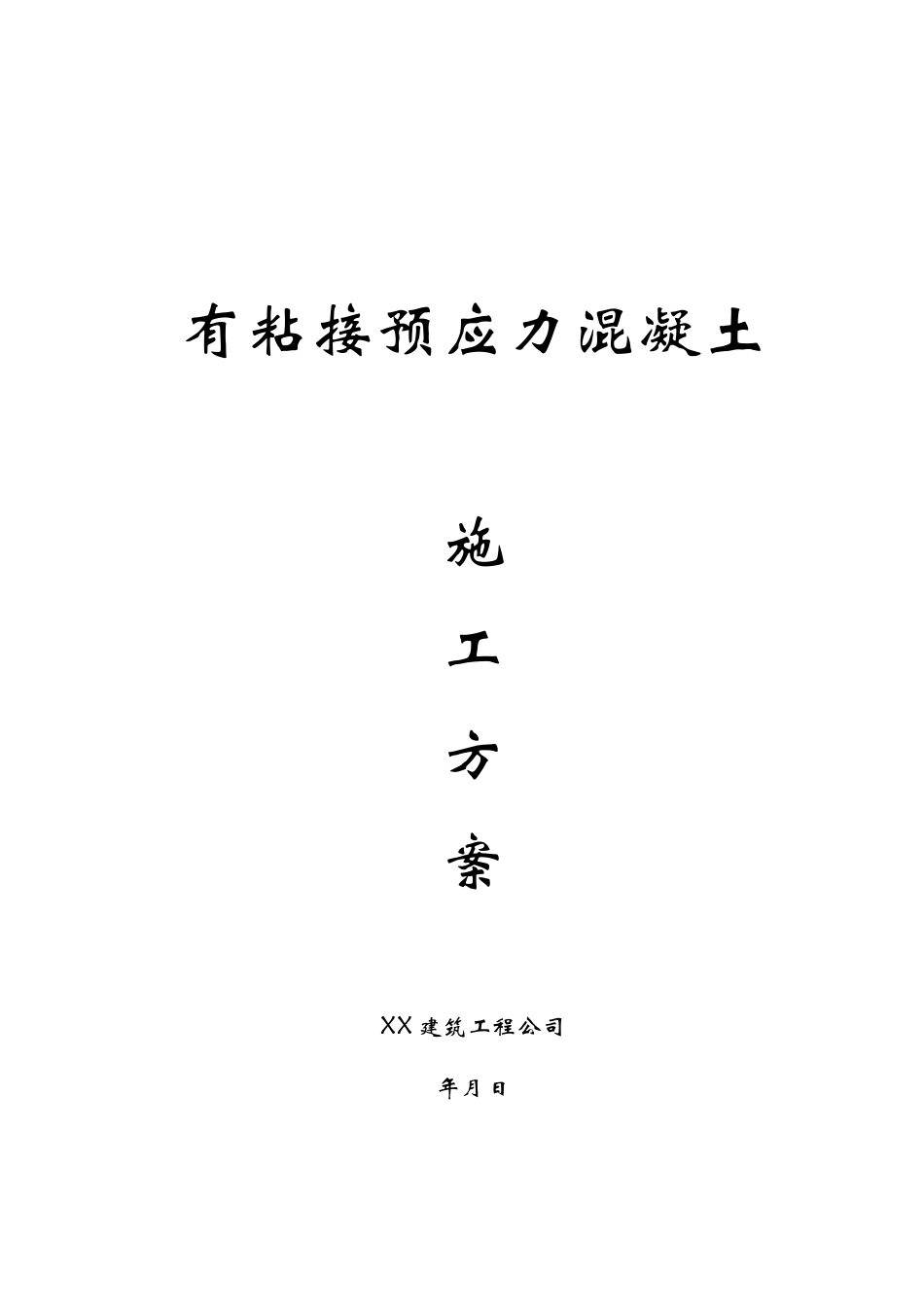

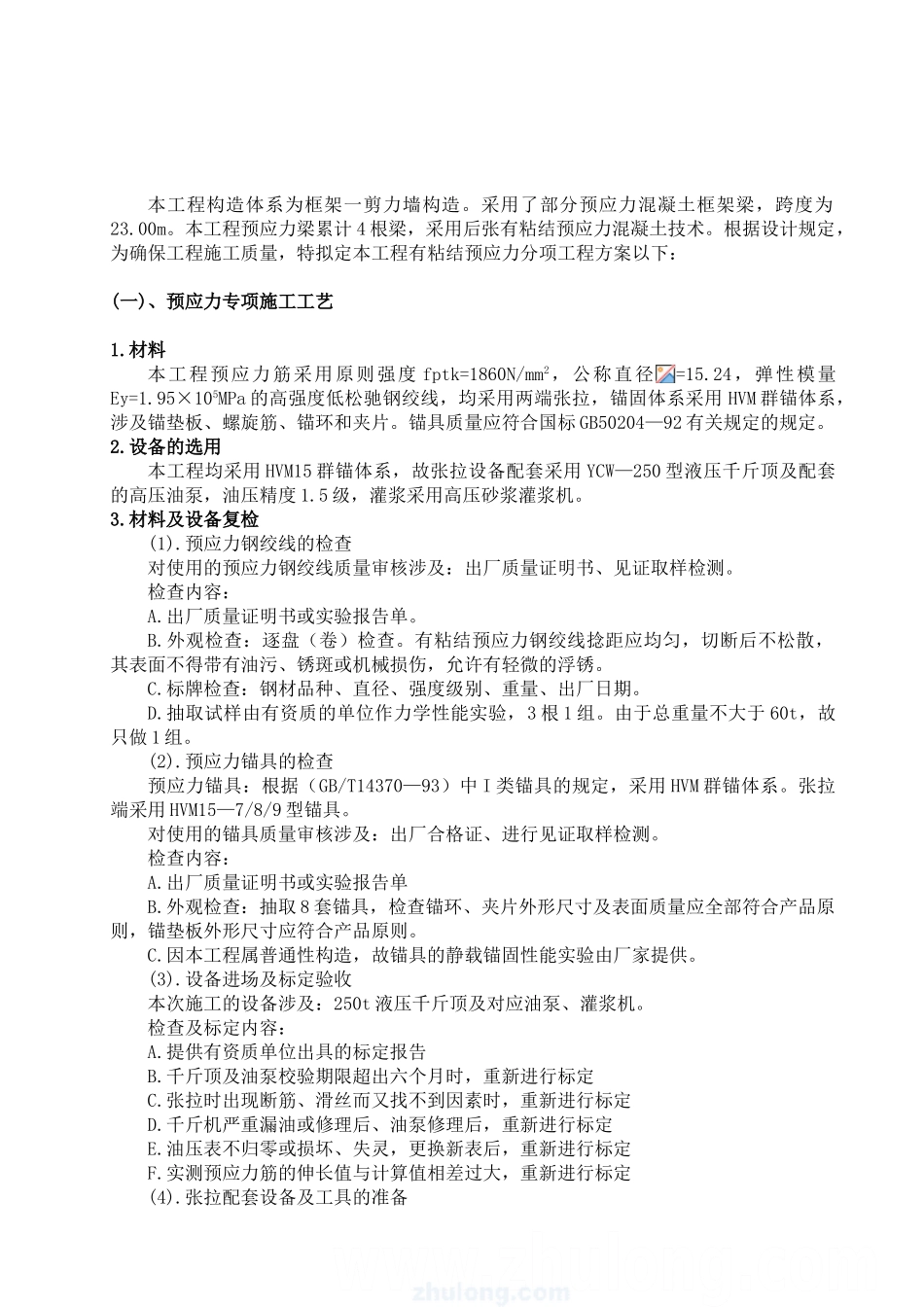

有粘接预应力混凝土施工方案XX 建筑工程公司年月日本工程构造体系为框架一剪力墙构造。采用了部分预应力混凝土框架梁，跨度为23.00m。本工程预应力梁累计 4 根梁，采用后张有粘结预应力混凝土技术。根据设计规定，为确保工程施工质量，特拟定本工程有粘结预应力分项工程方案以下：(一)、预应力专项施工工艺1.材料本工程预应力筋采用原则强度 fptk=1860N/mm2，公称直径=15.24，弹性模量Ey=1.95×105MPa 的高强度低松驰钢绞线，均采用两端张拉，锚固体系采用 HVM 群锚体系，涉及锚垫板、螺旋筋、锚环和夹片。锚具质量应符合国标 GB50204—92 有关规定的规定。2.设备的选用本工程均采用 HVM15 群锚体系，故张拉设备配套采用 YCW—250 型液压千斤顶及配套的高压油泵，油压精度 1.5 级，灌浆采用高压砂浆灌浆机。3.材料及设备复检(1).预应力钢绞线的检查对使用的预应力钢绞线质量审核涉及：出厂质量证明书、见证取样检测。检查内容：A.出厂质量证明书或实验报告单。B.外观检查：逐盘（卷）检查。有粘结预应力钢绞线捻距应均匀，切断后不松散，其表面不得带有油污、锈斑或机械损伤，允许有轻微的浮锈。C.标牌检查：钢材品种、直径、强度级别、重量、出厂日期。D.抽取试样由有资质的单位作力学性能实验，3 根 1 组。由于总重量不大于 60t，故只做 1 组。(2).预应力锚具的检查预应力锚具：根据（GB/T14370—93）中 I 类锚具的规定，采用 HVM 群锚体系。张拉端采用 HVM15—7/8/9 型锚具。对使用的锚具质量审核涉及：出厂合格证、进行见证取样检测。检查内容：A.出厂质量证明书或实验报告单B.外观检查：抽取 8 套锚具，检查锚环、夹片外形尺寸及表面质量应全部符合产品原则，锚垫板外形尺寸应符合产品原则。C.因本工程属普通性构造，故锚具的静载锚固性能实验由厂家提供。(3).设备进场及标定验收本次施工的设备涉及：250t 液压千斤顶及对应油泵、灌浆机。检查及标定内容：A.提供有资质单位出具的标定报告B.千斤顶及油泵校验期限超出六个月时，重新进行标定C.张拉时出现断筋、滑丝而又找不到因素时，重新进行标定D.千斤机严重漏油或修理后、油泵修理后，重新进行标定E.油压表不归零或损坏、失灵，更换新表后，重新进行标定F.实测预应力筋的伸长值与计算值相差过大，重新进行标定(4).张拉配套设备及工具的准备手提式圆盘砂轮切割机、吊葫芦、钢尺、润滑油、顶紧套管、380V 配电箱等。4.预应力工程施工工艺有粘结施工工艺流程以...
